高压蒸汽驱动阿基米德加农炮结构

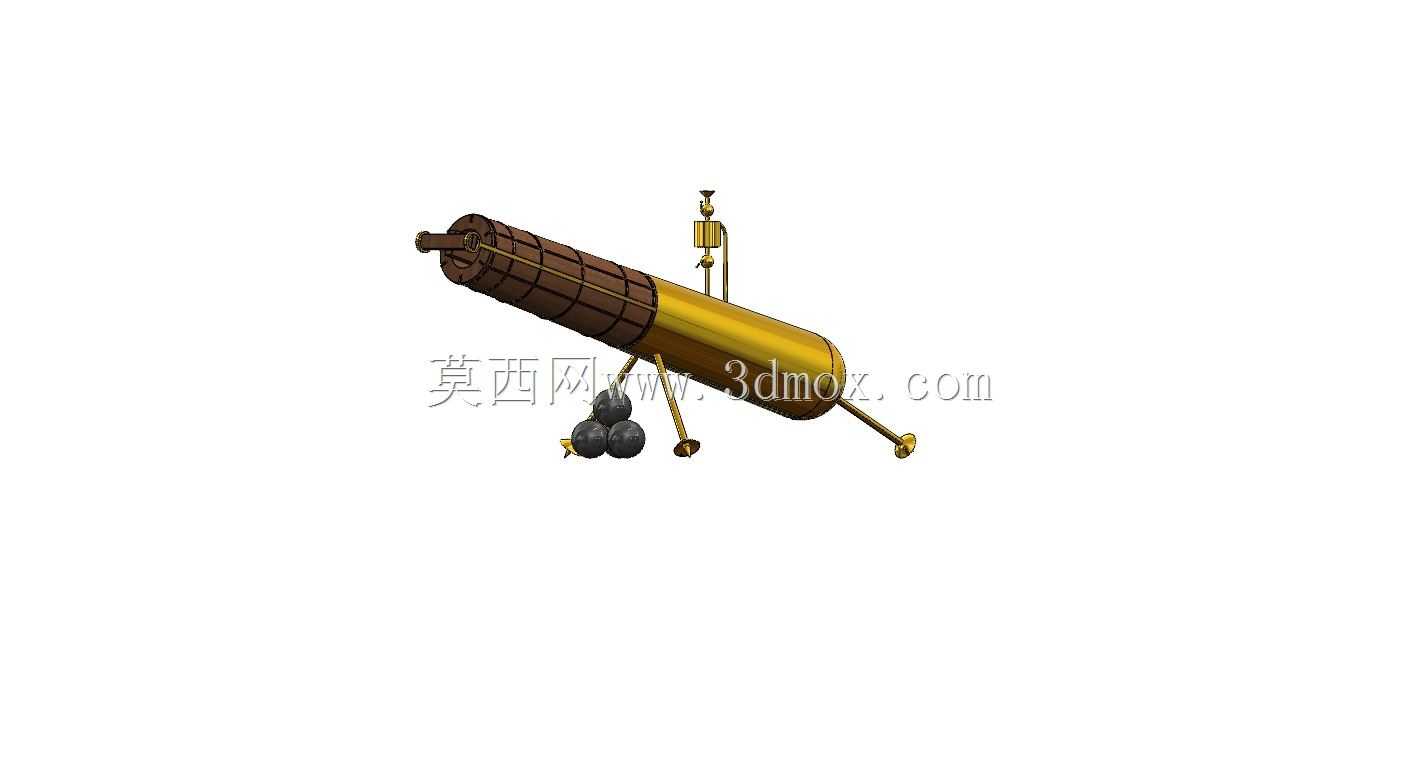

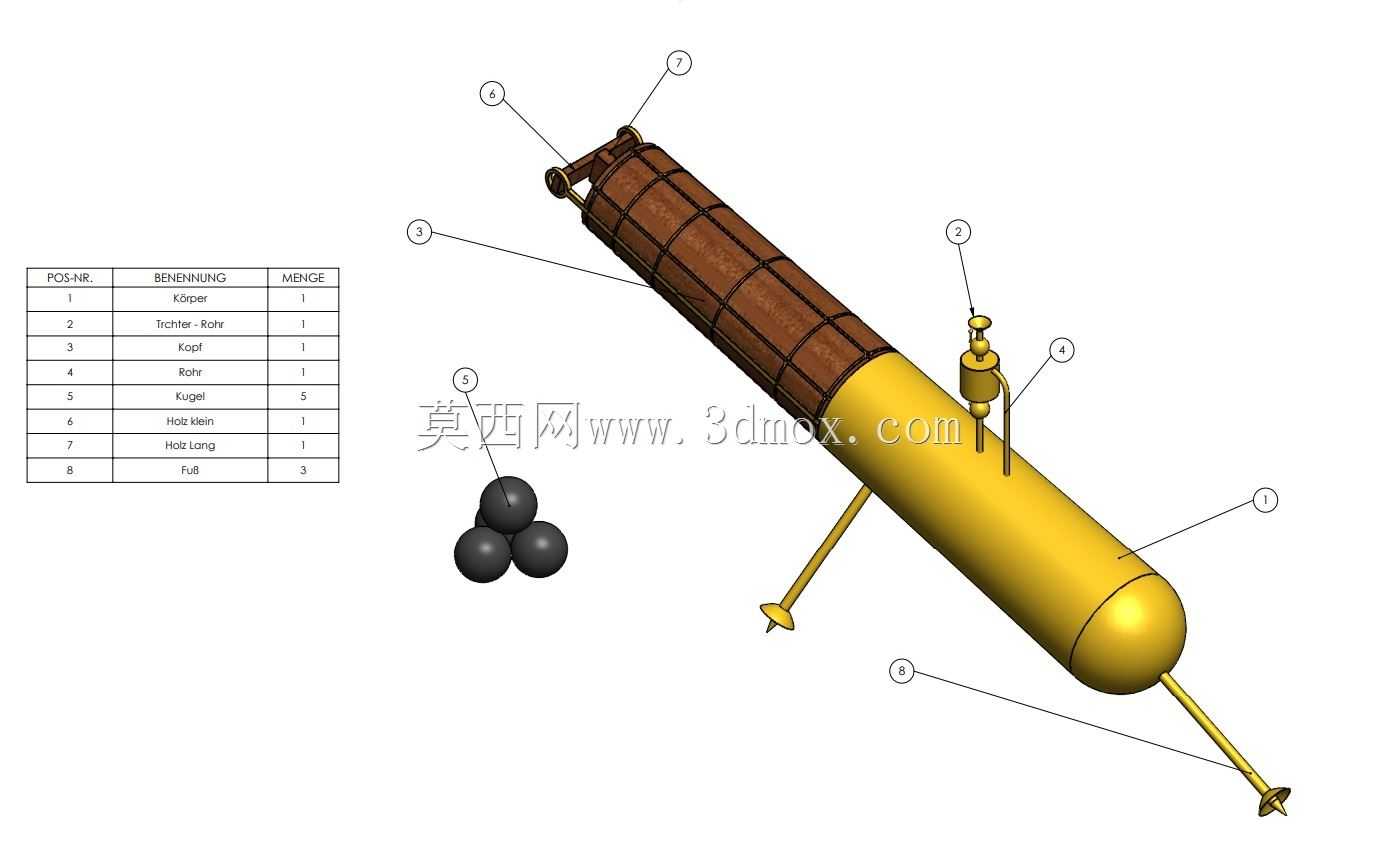

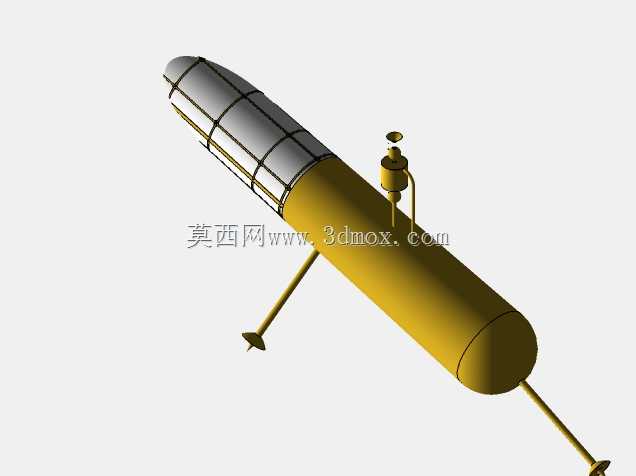

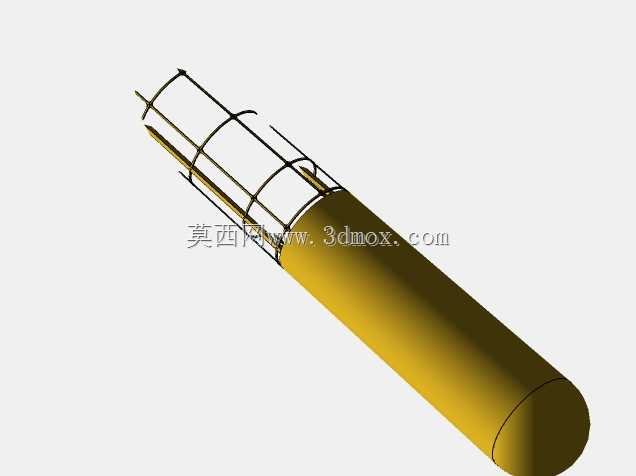

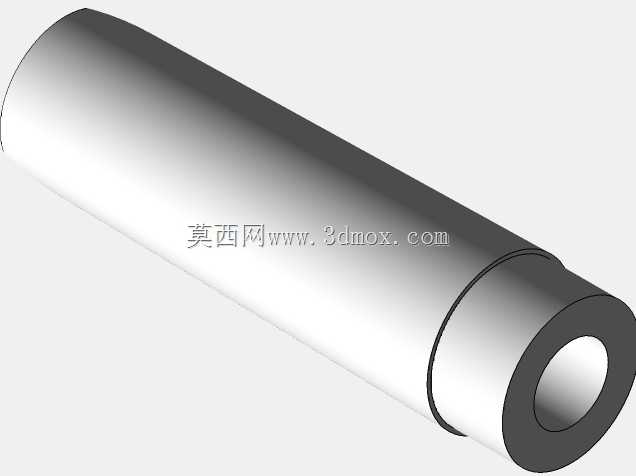

　　这套蒸汽驱动发射装置的三维建模，完全还原了阿基米德加农炮的核心工作逻辑，整体采用卧式长筒布局，主体分为承压储汽段、弹膛装填段、发射支撑段三个核心功能区，建模时严格按照蒸汽承压设备的壁厚逻辑做了结构区分，储汽段采用双层筒壁设计，外层做了木质包覆层的结构还原，既对应了早期装置的隔热需求，也通过网格状包覆筋提升了筒身的径向抗变形能力，避免高压蒸汽作用下筒身出现鼓胀形变。

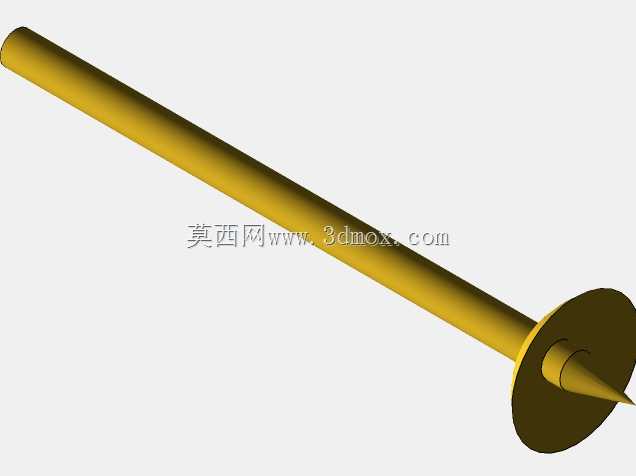

　　从实际应用场景来看，该装置属于早期热力发射实验类机械，核心用途是通过高压蒸汽的瞬时膨胀做功，将球形弹丸沿炮管轴线方向高速推出，可用于古代热力兵器原理验证、物理实验教学演示、古典机械复原展示等场景。装置的支撑结构采用了可调节式支腿设计，前后支腿均带有尖状接地结构，能够在硬质地面或松软土层上实现稳定固定，支腿与筒身采用铰接连接，可根据发射角度需求调整俯仰姿态，调整范围覆盖0到45度常用发射仰角，满足不同射程的发射姿态要求。

　　设计思路上完全遵循早期蒸汽发射装置的工作逻辑，没有引入现代阀门、密封件等标准化零部件，储汽段侧面设置了独立的蒸汽注入口与泄压触发结构，注入口带有小型启闭阀，能够在外部蒸汽注入完成后快速封闭，泄压触发结构采用拨杆式设计，触发时可快速打通储汽段与弹膛的连通通道，让高压蒸汽瞬间涌入弹膛推动弹丸运动，这种瞬时泄压的结构设计，能够最大程度减少蒸汽能量的沿程损耗，保证弹丸获得足够的初始动能。弹膛位置设置了独立的装填口，装填口采用楔形密封结构，关闭后可与筒身内壁完全贴合，避免蒸汽泄漏导致的压力损失，弹膛内径与球形弹丸的直径采用间隙配合，间隙控制在0.2到0.5毫米之间，既保证弹丸能够顺利装填，又不会因为间隙过大造成蒸汽过量泄漏。

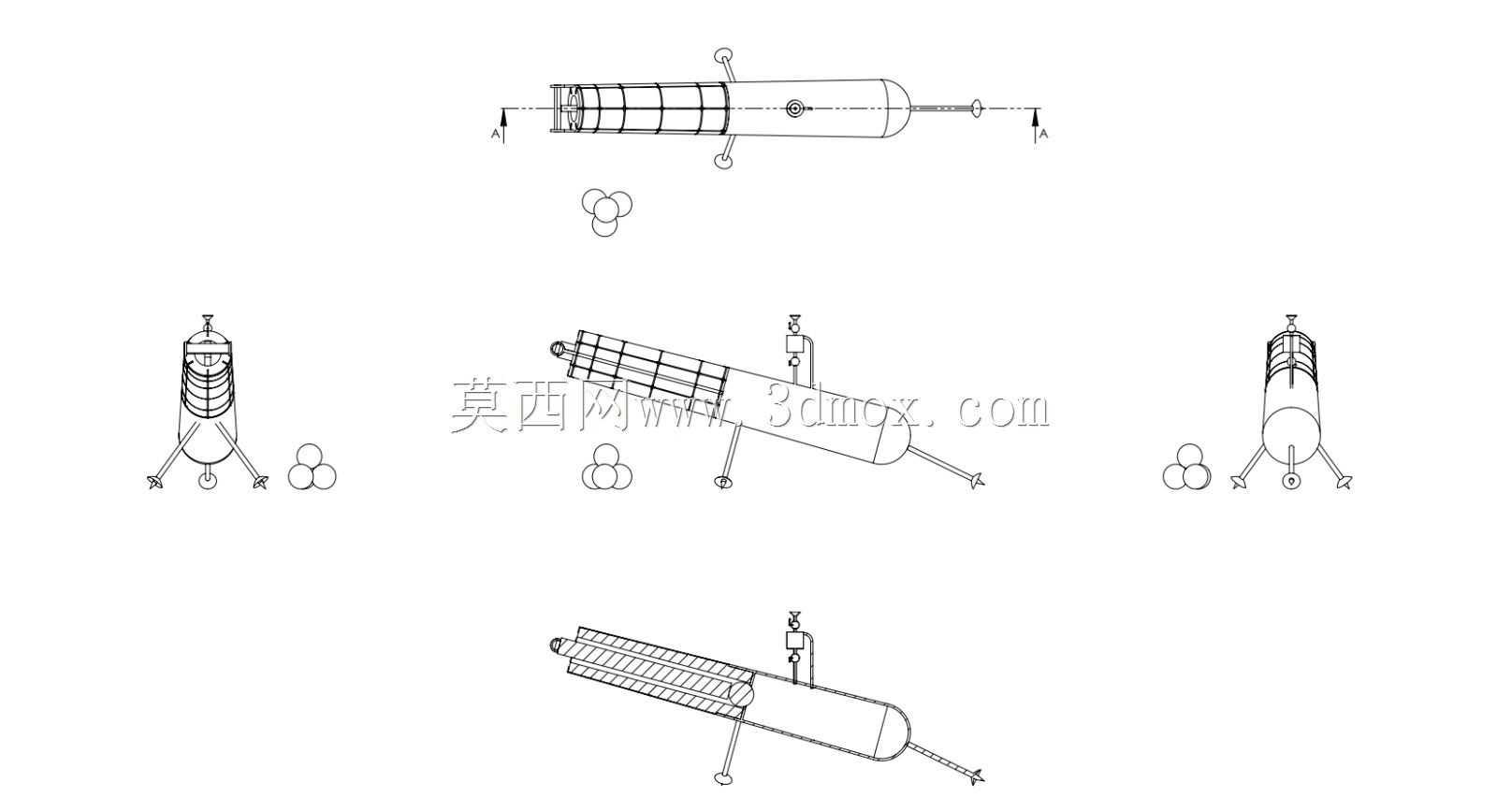

　　外形尺寸方面，整炮长度约为12倍弹丸直径，储汽段长度占总长度的三分之二，足够的储汽容积能够保证单次发射有充足的蒸汽膨胀做功，弹膛段长度约为2.5倍弹丸直径，能够为弹丸提供足够的加速行程。安装边界上，装置展开后横向最大宽度为支腿展开后的宽度，约为筒身直径的3倍，俯仰调整时炮口的最大抬升高度不超过总长度的二分之一，不需要额外的安装基座，仅需平整地面即可完成架设，架设时仅需将前后支腿的接地尖插入土层或抵靠在硬质地面的限位结构上，即可承受发射时的后坐力，不需要额外的地脚螺栓固定。

　　建模过程中对所有活动部件的运动干涉做了完整校验，支腿铰接处的转动范围、泄压阀拨杆的摆动行程、装填口的开合角度都做了运动限位模拟，确保各部件运动过程中不会出现结构碰撞。筒身的密封结构采用了锥面配合设计，所有接触密封面都做了贴合度模拟，保证高压状态下的密封可靠性。配套的球形弹丸采用实心结构建模，重量匹配蒸汽压力下的发射推力参数，能够真实还原发射过程中的载荷传递逻辑，后坐力的传递路径从弹膛沿筒身传递到支腿，再通过支腿接地结构传递到地面，整个传力路径没有应力集中的薄弱环节，筒身与支腿的连接位置做了局部加厚处理，能够承受发射时的瞬时冲击载荷。
