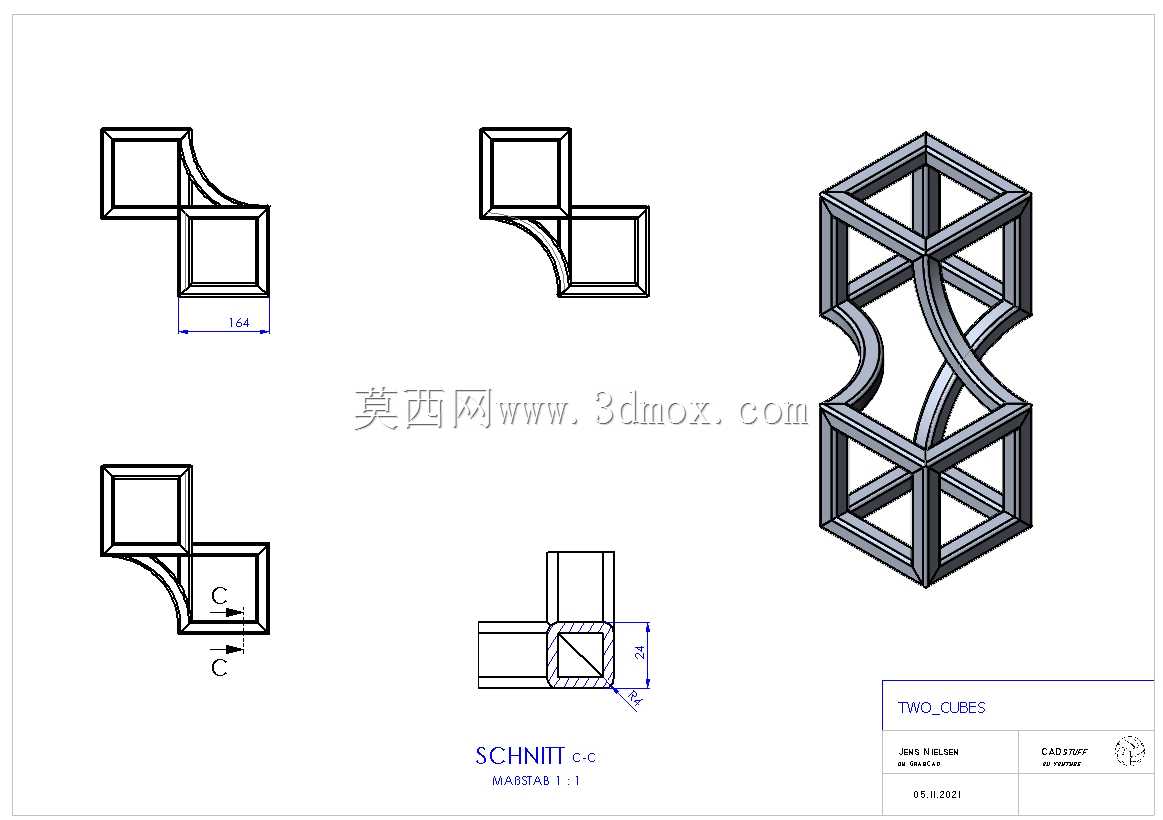

异形连通双立方体焊接练习构件

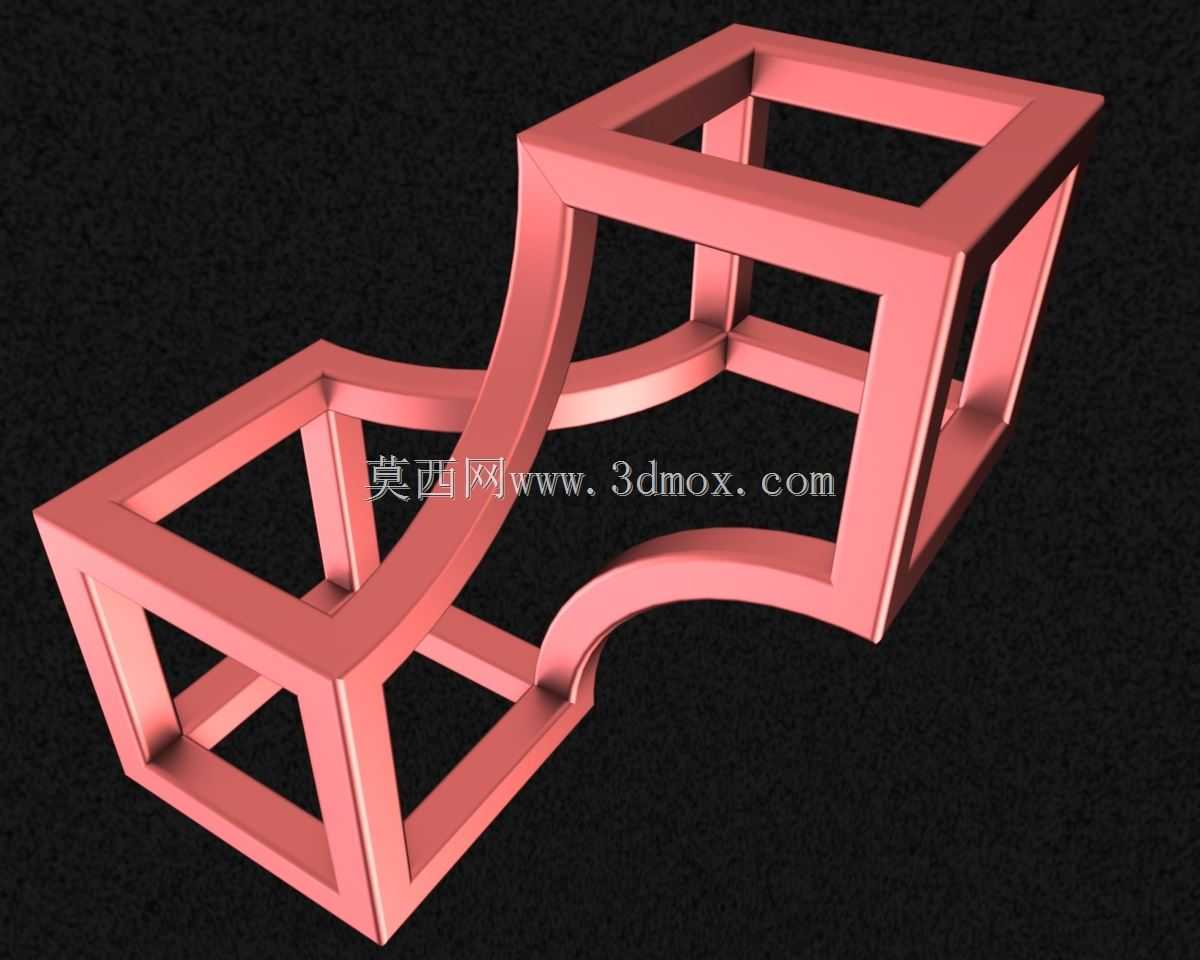

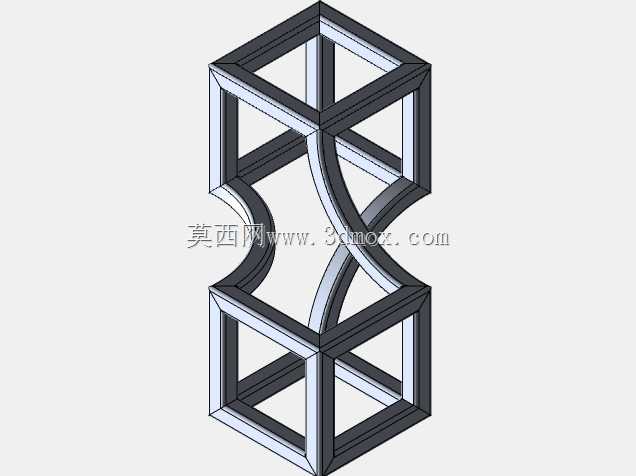

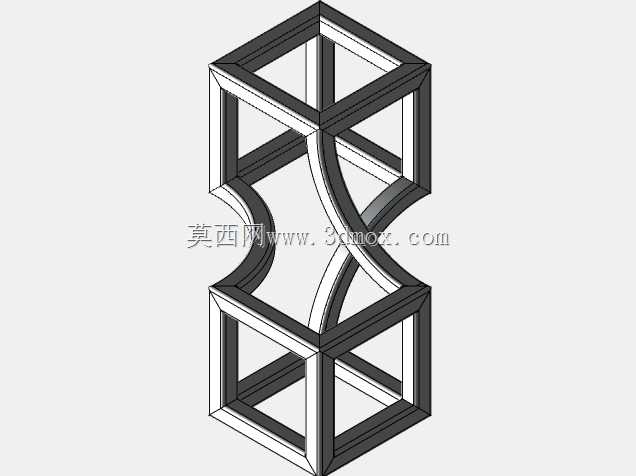

　　这类异形连通双立方体框架构件，主要用于焊接技能实操训练、结构建模思路演练场景，在职业院校焊接实训课堂、企业新入职焊工岗前练习、结构设计人员空间构型能力训练中都有实际应用价值。构件整体由两个独立的立方体框格通过弧形过渡段连通为一体，没有额外的安装附属结构，整体外轮廓边界规整，两个立方体框格的边长尺寸保持一致，过渡弧形段的曲率平滑连续，不存在突变折角，能够让练习者同时掌握直角框体焊接、弧形曲面构件焊接、空间异面构件对接焊接的操作要点。从设计思路来看，该构件没有设置实际的工业承载功能，核心是通过非规则的空间连通结构，覆盖多种焊接接头形式：立方体框格的棱边为直角对接接头，弧形过渡段与立方体框格的连接位置为空间相贯接头，

　　弧形段自身为等截面弯制构件的对接接头，能够让练习者在单个构件上完成多种焊接位置、多种接头形式的操作训练，不需要频繁更换练习试件。在建模过程中，需要先确定两个立方体的空间相对位置，预留出弧形过渡段的连接空间，保证弧形段的两端截面与立方体框格的连接截面完全匹配，避免出现截面错位、壁厚不一致的问题；框格采用等壁厚的方管截面构建，弧形过渡段的截面尺寸与方管截面完全一致，保证整个构件的视觉统一性与焊接练习的一致性，不会因为截面变化额外增加练习难度。实际使用过程中，这类练习构件不需要与其他设备进行装配，放置在焊接工作台的任意平整位置即可开展操作，整体尺寸控制在单人可手持搬运的范围内，不需要额外的吊装辅助，适合实训场景下的批量使用。

　　构件的所有棱边都做了等半径的圆角处理，避免尖锐边角在搬运、练习过程中造成划伤，同时也能模拟实际工业构件的边角倒钝工艺要求，让练习者在基础训练阶段就养成符合工业生产规范的操作习惯。在焊接练习完成后，还可以将该构件作为空间构型建模的练习素材，让设计人员练习空间曲线构建、异形截面扫掠、多实体合并等建模操作，掌握空间连通结构的建模逻辑，避免在后续实际工业产品设计中出现空间干涉、截面不匹配等低级错误。不同于常规的平板对接、管对接练习试件，这种带空间连通结构的框架构件，能够让练习者建立空间位置感，掌握不同焊接位置下的焊枪角度、送丝速度控制要点，理解空间结构的尺寸链传递逻辑，不管是对焊接操作人员还是结构设计人员，都能起到很好的基础能力训练作用。构件没有设置复杂的内部结构，所有焊缝都处于外露位置，方便练习过程中观察焊缝成型质量，也方便实训指导人员对焊接缺陷进行点评讲解，不需要对构件进行拆解就能完成质量检查，适配实训场景下的高频次教学需求。
