交错环形结构练习零件三维建模设计

　　在日常机械结构设计练习与空间曲面建模训练中，这类交错环绕的闭合环形构件常被用来验证建模者对空间曲线投影、曲面加厚、实体布尔运算的掌握程度，同时也能为工业装饰构件、艺术化机械外饰、创意连接结构的设计提供造型参考。从实际应用场景来看，这类非规则闭环交错结构并非直接用于传统重载传动场景，更多可适配在设备外观装饰罩、创意机械摆件、展会展示装置的支撑框架，或是部分需要兼顾结构辨识度与轻量化要求的非标设备外覆件上，其交错形成的多面镂空结构既能降低整体自重，也能形成独特的视觉识别特征，在文创类机械产品、定制化工业展示品的设计中具备较高的造型参考价值。

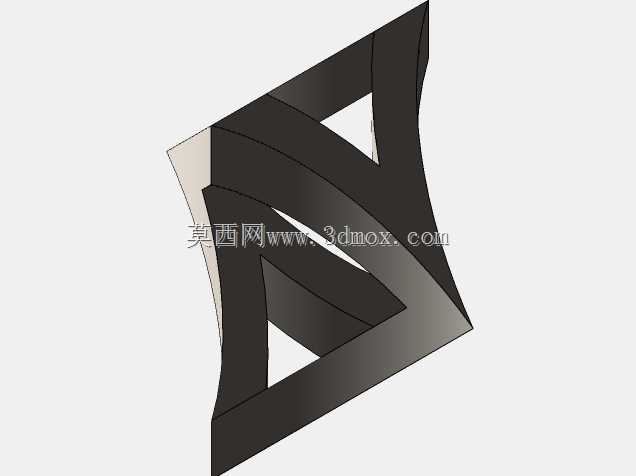

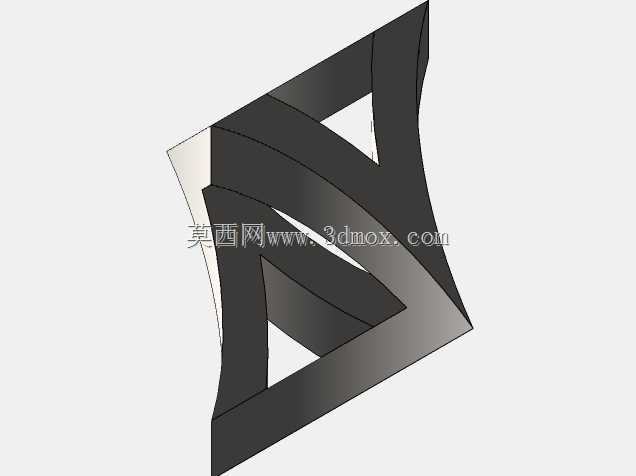

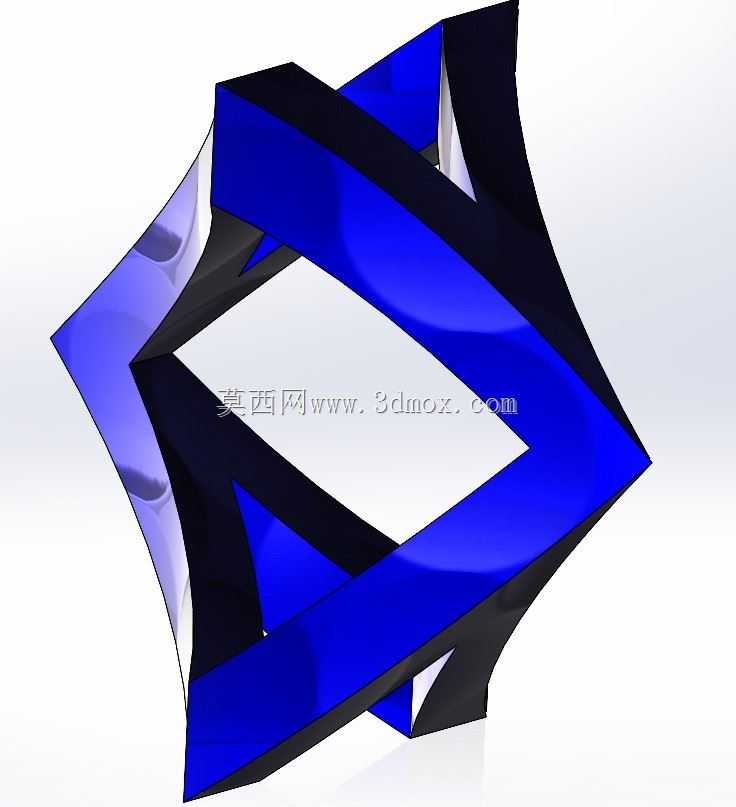

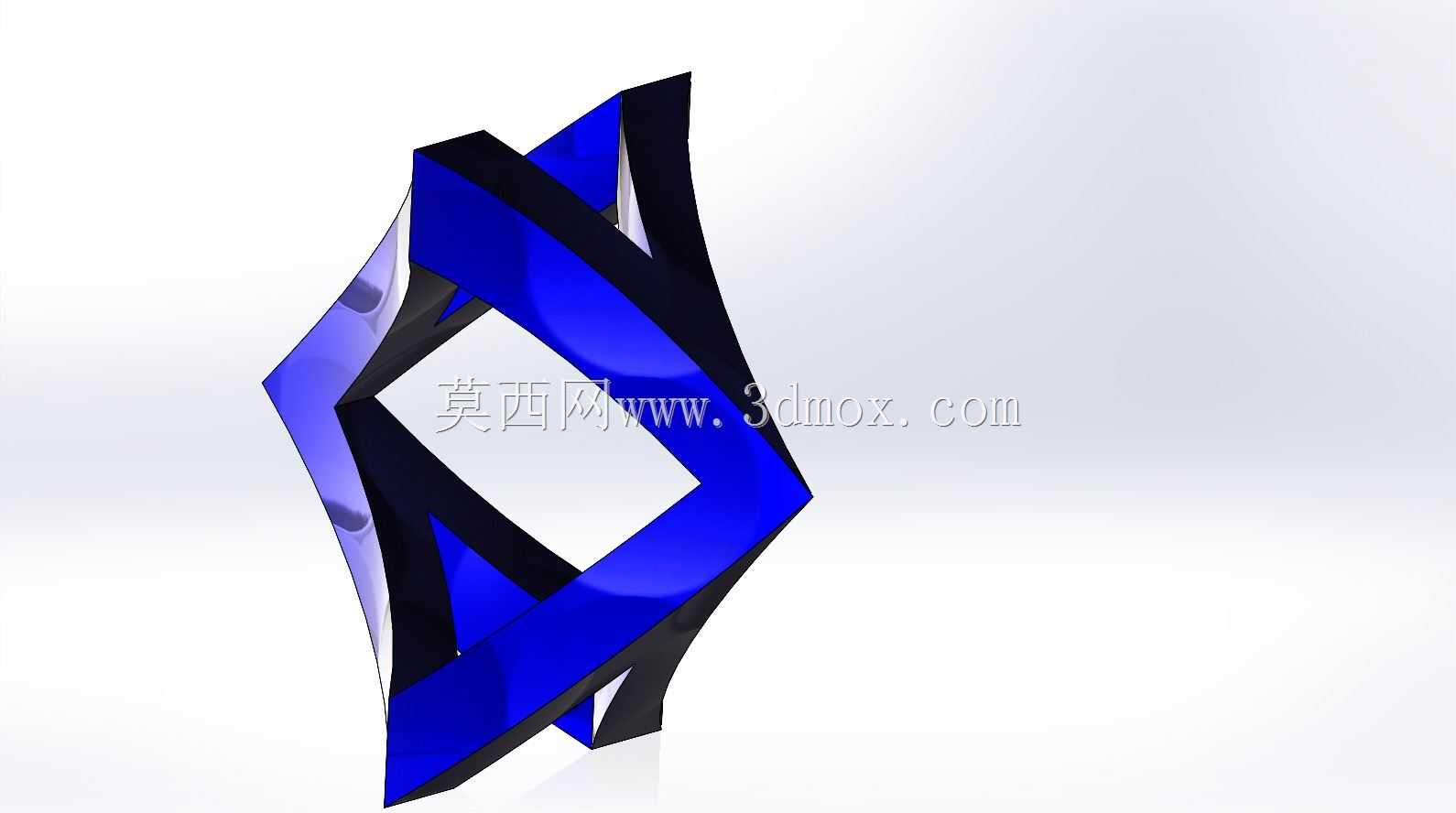

　　从设计思路层面拆解该构件，首先需要确定中心基准平面，以中心对称点为原点绘制两个互相扭转一定角度的闭合引导线，引导线的曲率需要全程保持G2连续，避免后续曲面加厚时出现壁厚不均或者曲面褶皱的问题。建模过程中需要先拆分两个交错的带状结构的空间走向，确保两个带状构件在交错位置的间隙均匀，不存在实体干涉，同时每个带状构件自身的扭转角度需要全程顺滑过渡，从正视方向看形成对称的菱形外轮廓，侧视方向则呈现出高低错落的空间层次感。这类结构的壁厚设计通常控制在均匀等厚状态，避免局部壁厚突变导致的3D打印或者注塑成型时的缩痕问题，若用于金属3D打印场景，还需要在交错位置预留微小的工艺支撑避让间隙，减少后期支撑去除的工作量。

　　从外形尺寸与安装边界来看，该构件整体外轮廓为中心对称结构，最大外切圆尺寸可根据实际使用场景等比例缩放，若作为桌面摆件类应用，整体外接圆直径可控制在120mm到200mm区间，壁厚设置为3mm到5mm即可满足结构强度要求；若作为设备外装饰构件使用，则需要根据设备外罩的安装空间调整整体尺寸，同时需要在构件的其中一个平整端面预留安装定位孔，安装孔的位置需要避开内部交错的肋状结构，确保安装螺丝可以顺利穿入且不与内部结构产生干涉。需要注意的是，这类交错环形结构的重心位于几何中心位置，安装时需要保证安装面的平面度公差在0.2mm以内，避免安装后出现结构翘曲导致的应力集中，长期受力下出现结构变形。

　　从功能特性层面分析，该类交错闭环结构具备较好的径向抗形变能力，两个互相缠绕的带状结构形成了类似空间桁架的受力路径，在承受垂直于中心平面的径向压力时，作用力可以沿着带状结构的走向均匀分散到整个构件上，相比同重量的单环结构具备更好的抗挤压性能。同时其镂空结构可以让气流、光线顺利穿过，若用在有通风或者透光要求的设备外罩位置，不会阻碍设备的散热风道，也能配合内部灯光形成独特的光影效果。在建模练习过程中，这类结构也能帮助建模者熟悉空间基准面的建立、3D草图的绘制、曲面扫描、曲面缝合与实体加厚的全流程操作，掌握非规则对称结构的建模逻辑，避免出现对称中心偏移、曲面曲率突变、实体相交报错等常见建模问题。

　　在实际建模操作中，需要先绘制两个方向的中心引导线，引导线的节点数量需要控制在合理范围，节点过多会导致曲面曲率调整难度提升，节点过少则无法实现顺滑的扭转过渡。完成引导线绘制后，需要在引导线的每个关键节点位置建立垂直于引导线切线方向的基准面，在基准面上绘制带状结构的截面轮廓，截面轮廓的宽度需要全程保持一致，确保最终生成的带状构件宽度均匀。两个交错的带状构件需要分别建模后再进行组合，组合前需要进行干涉检查，确认交错位置的间隙均匀一致，不存在实体重叠的问题，若存在局部干涉，需要微调对应位置引导线的曲率，保证两个构件之间预留0.1mm到0.2mm的装配间隙，避免后续生产装配时出现卡滞问题。若需要将该结构用于实际生产，还需要根据所选的加工工艺调整细节设计，比如采用3D打印工艺时可以适当加大壁厚提升结构强度，采用注塑工艺时则需要设计合理的拔模斜度，避免脱模时出现结构拉伤。
