SCARA构型教学实训用水平多关节机械臂

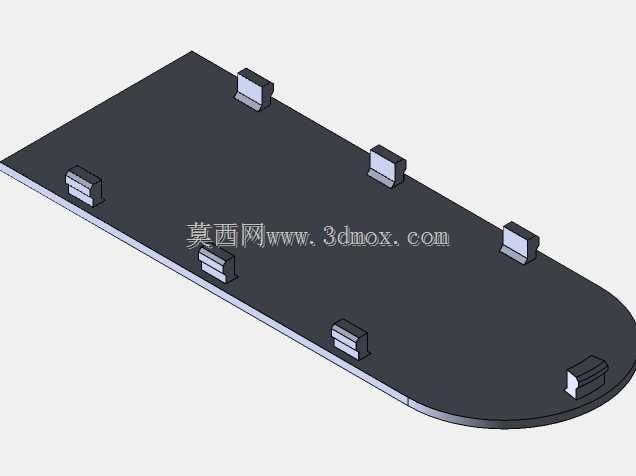

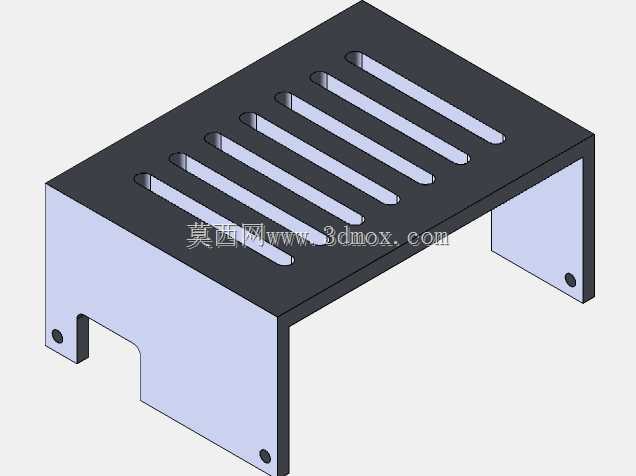

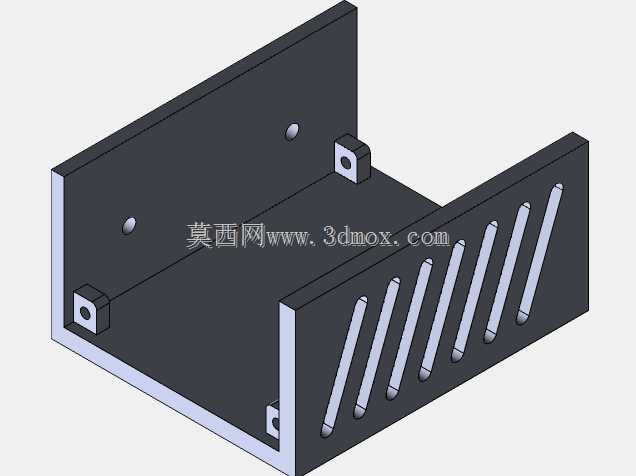

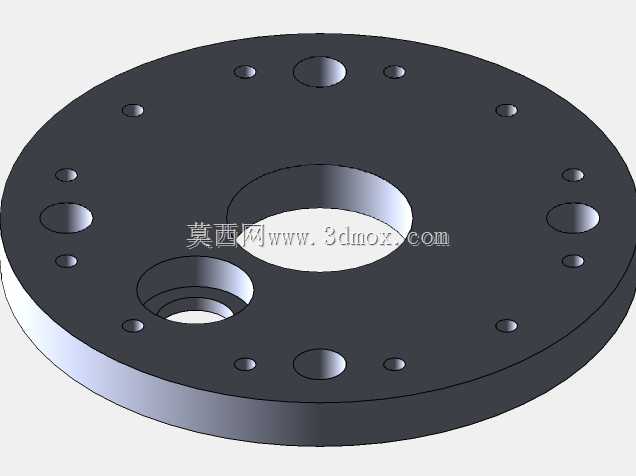

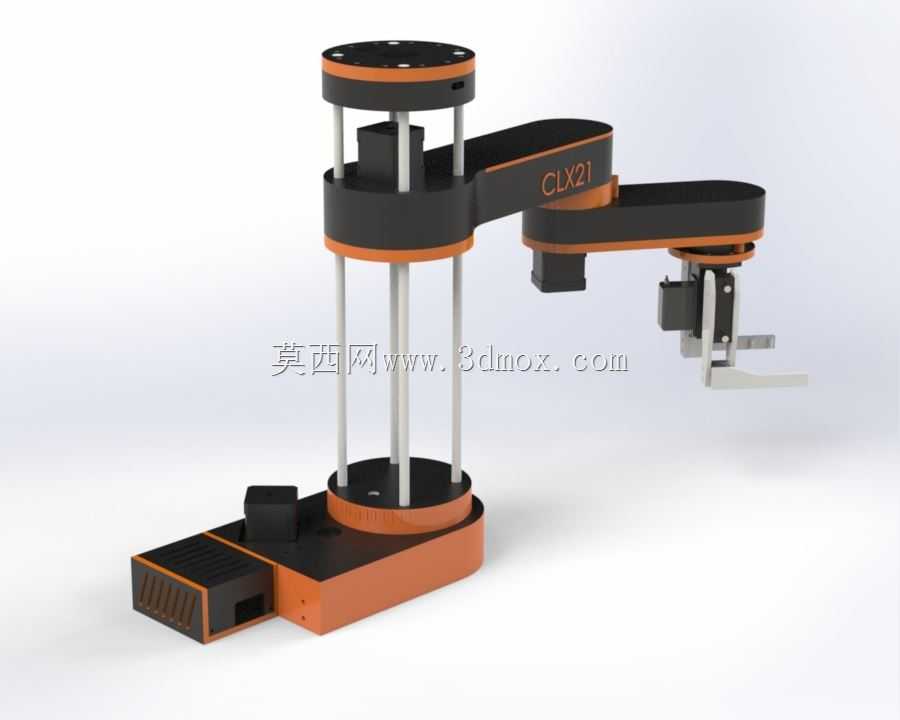

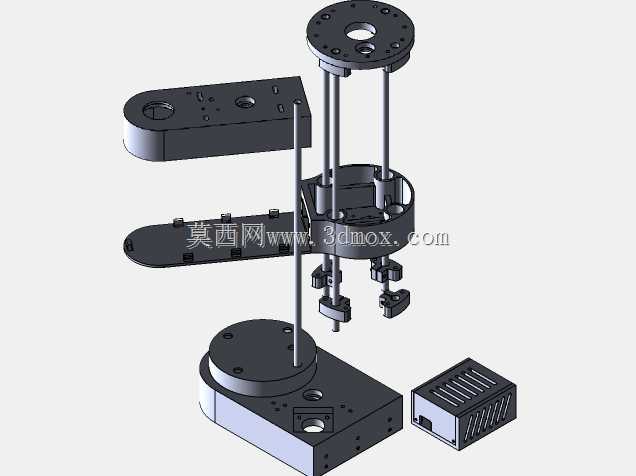

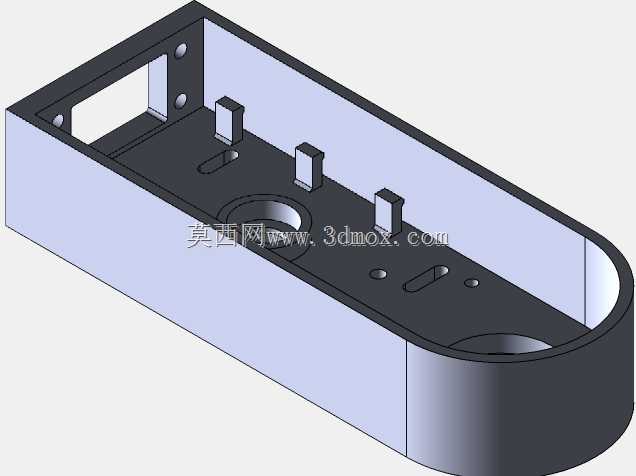

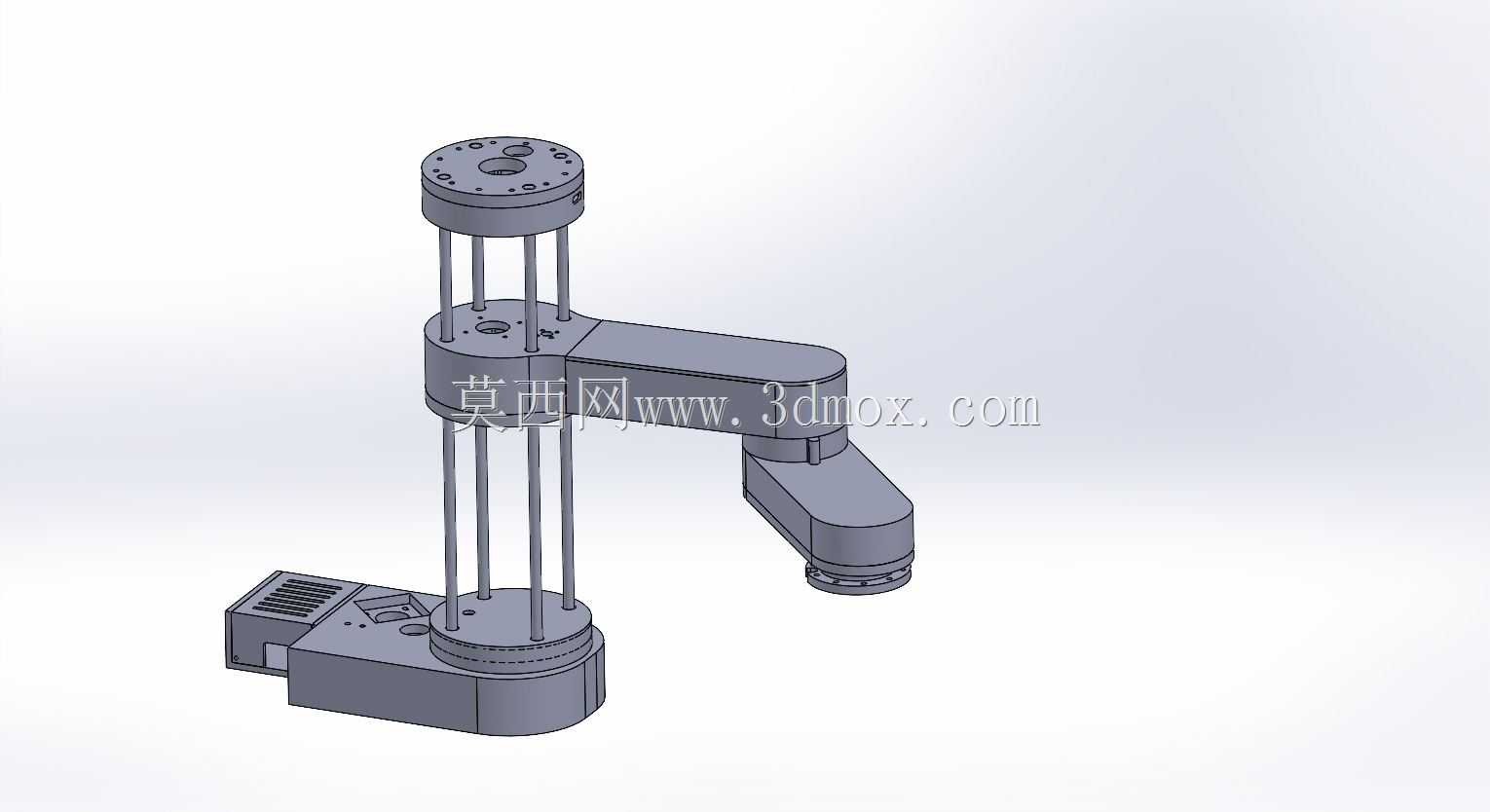

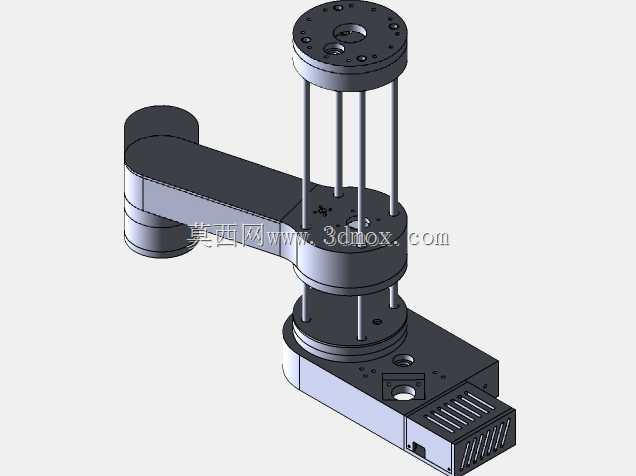

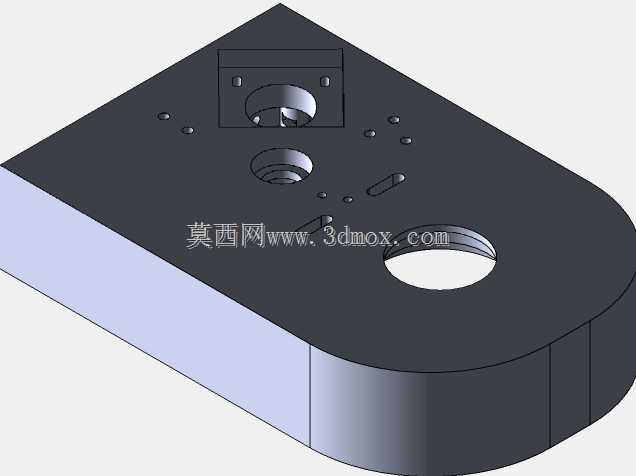

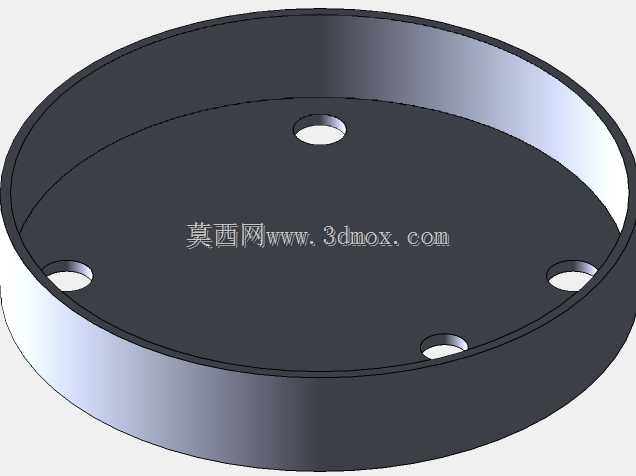

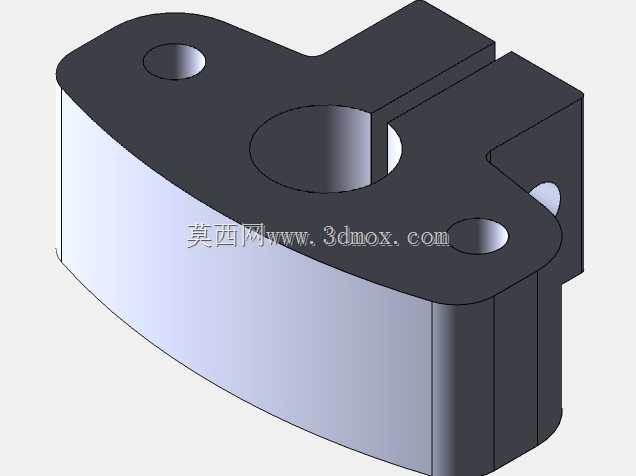

　　这款水平多关节机械臂采用经典SCARA运动构型，整体结构针对教学实训、小型工位搬运场景做了适配优化，四个运动自由度分别覆盖底座回转、大臂摆动、小臂摆动、末端夹爪升降开合，可在平面作业范围内完成高精度的点位移动与轨迹跟随动作。从结构布局来看，底座采用一体化下沉式安装座设计，内置回转支承与驱动单元安装位，安装时可直接通过底座预留的沉头孔固定在铝型材工作台或钢制机架上，底座回转轴线作为整个设备的Z向基准，安装平面的平面度公差需控制在0.1mm以内，避免长期回转产生偏磨。大臂与小臂均采用箱型镂空结构设计，侧壁通过四根平行光轴做结构加强，既保证了臂杆的抗弯扭刚度，又尽可能降低了运动部件的自重，减少关节驱动端的负载惯量，

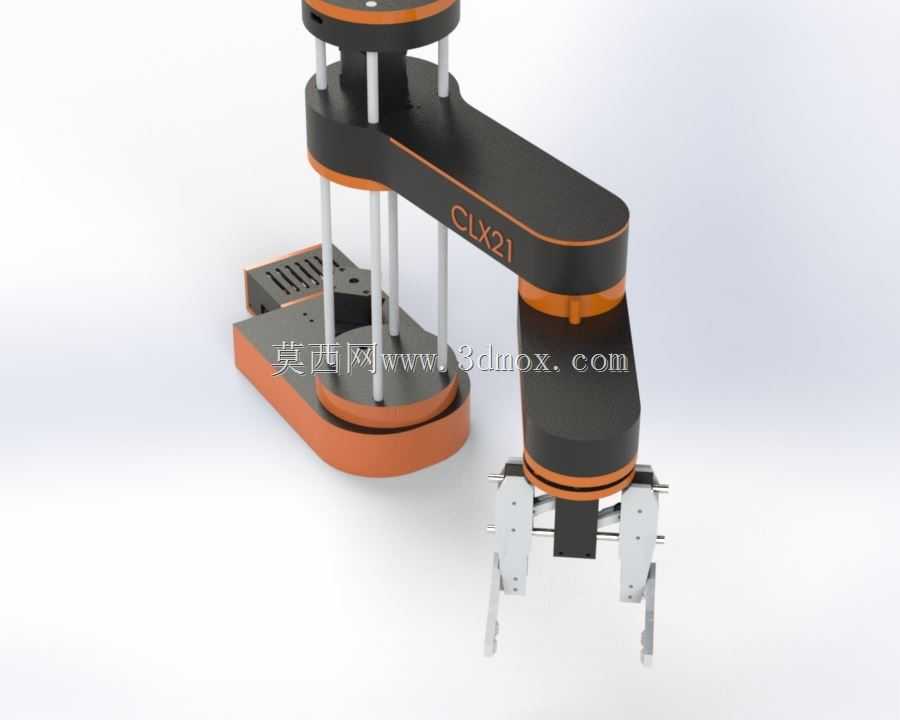

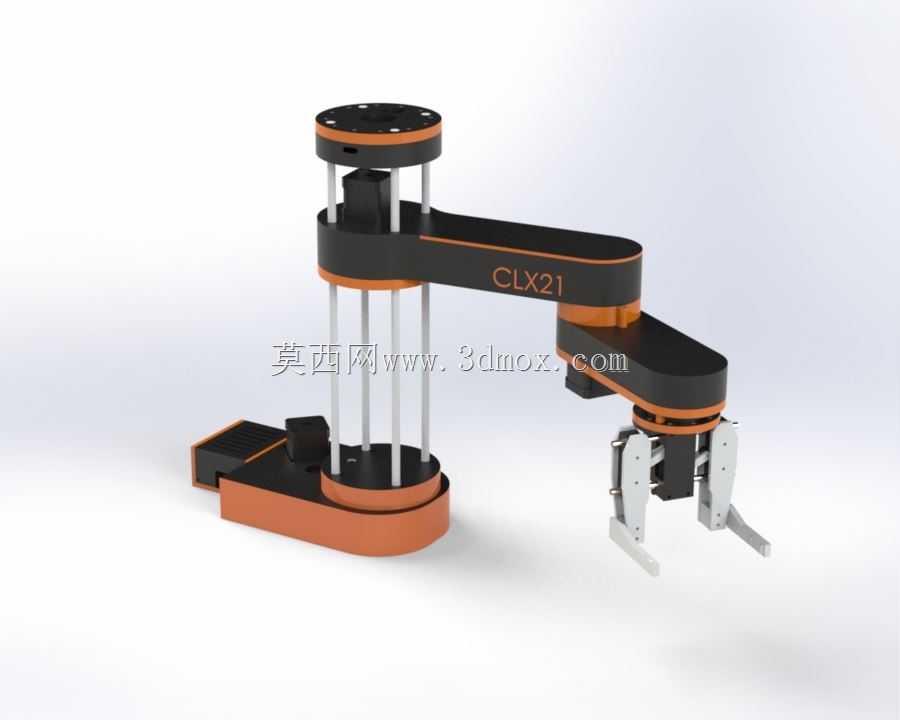

　　臂杆表面做了分色包覆处理，橙色标识带对应关节运动的极限位置区间，调试时可直观判断臂杆的运动范围边界。末端执行器采用平行气动夹爪构型，夹指做了加长处理，开合行程可覆盖常见的小型工件、教学实训样件的夹持需求，夹指安装面预留了标准螺纹孔，可根据实际作业需求更换V型夹指、平口夹指或者真空吸盘组件，适配不同材质、不同外形的工件抓取作业。在实际应用场景中，这类构型的机械臂常被用于电子元器件分拣、小零件装配、教学实训平台搭建、流水线上下料工位，相比六轴工业机器人，SCARA构型在平面作业范围内的运动速度更快，重复定位精度更易保证，同时结构复杂度更低，维护成本也更适合教学场景与小型轻量化作业工位。设计过程中，关节处的限位结构做了内嵌式处理，

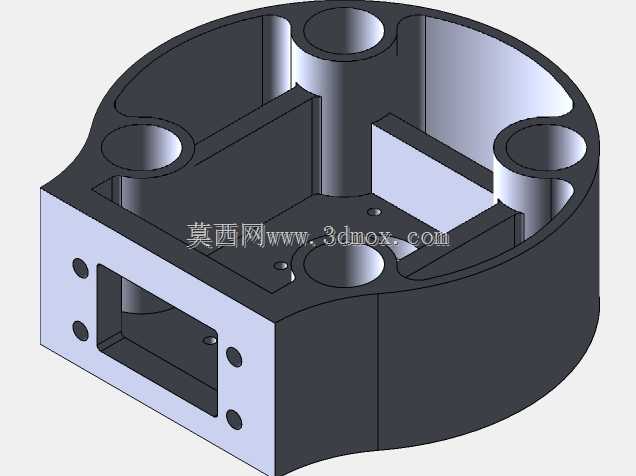

　　大臂与底座的连接关节、小臂与大臂的连接关节均设置了硬限位块与软限位触发位，避免调试过程中出现臂杆过冲碰撞的问题，臂杆内部预留了走线槽空间，驱动线缆、气管可从臂杆内部穿过，避免运动过程中线缆外露产生剐蹭或者缠绕。从安装边界来看，设备完全收拢状态下的占地投影尺寸可适配常规的桌面实训台安装需求，最大伸展半径可覆盖直径600mm左右的作业区间，末端夹爪的升降行程可满足常见的工件取放高度差需求，底座驱动单元、臂杆关节驱动单元的安装位均做了标准化设计，可适配常规的伺服电机或者步进电机安装，也可根据教学需求替换为开源舵机做二次开发，方便学生理解关节运动原理与运动学解算逻辑。夹爪部分的开合驱动采用侧置安装布局，驱动单元固定在小臂末端的安装座上，

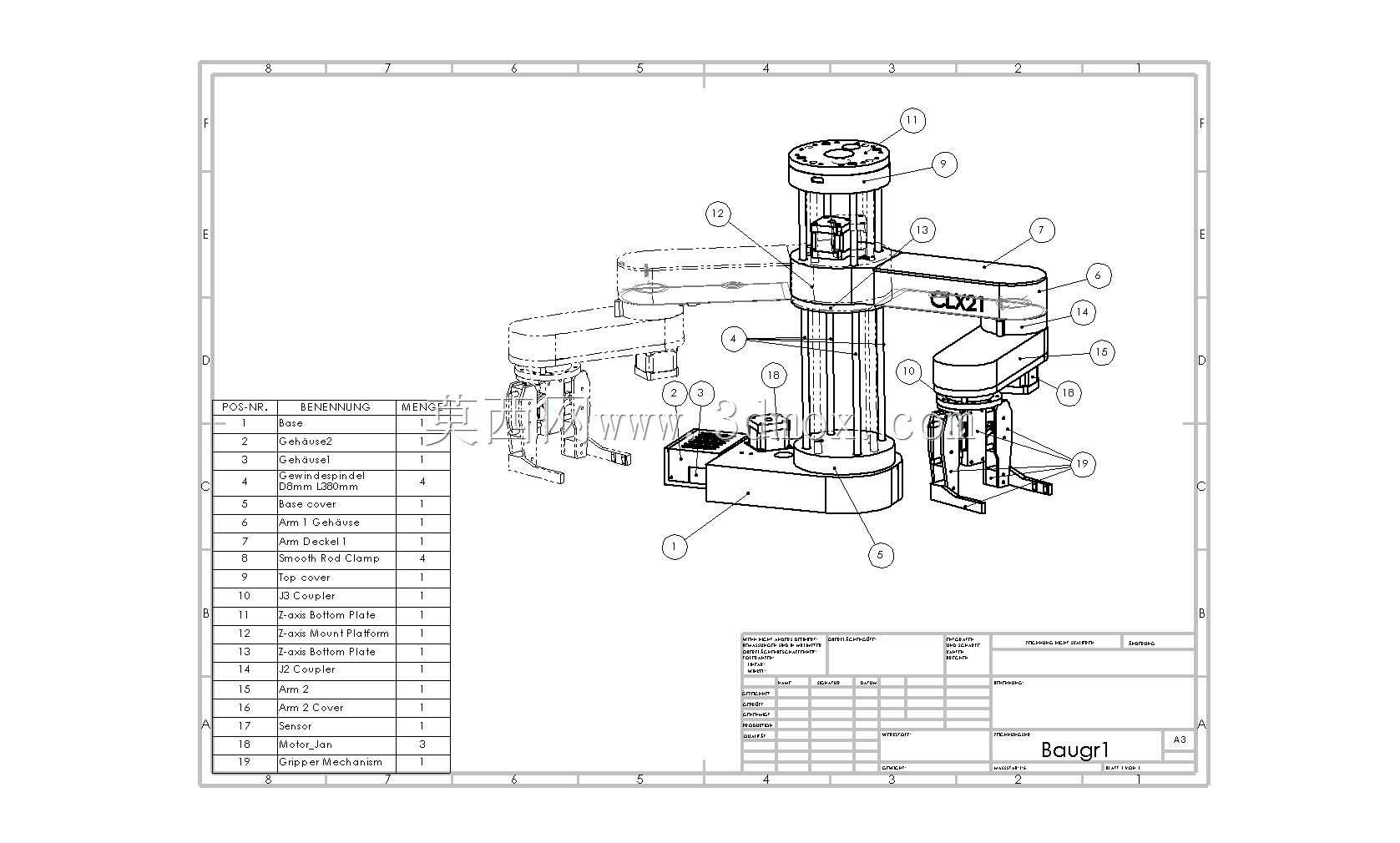

　　动力通过传动结构传递到两侧夹指，保证夹指开合过程中对中精度稳定，夹持力可通过驱动端的压力调节部件做调整，避免夹持易碎工件时出现夹损问题。整体结构的连接部位均采用标准紧固件连接，无特殊定制的异形连接件，后期维护更换配件时可直接选用标准五金件，降低运维成本，臂杆上的标识字符可直观区分不同臂段，调试时可快速对应运动学模型中的连杆参数，方便做参数标定与精度补偿。
