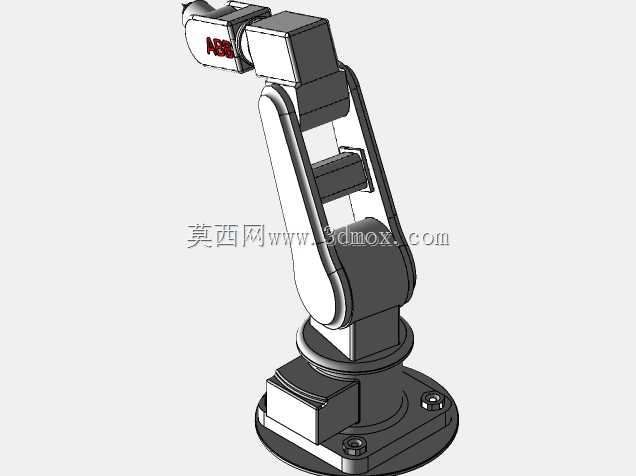

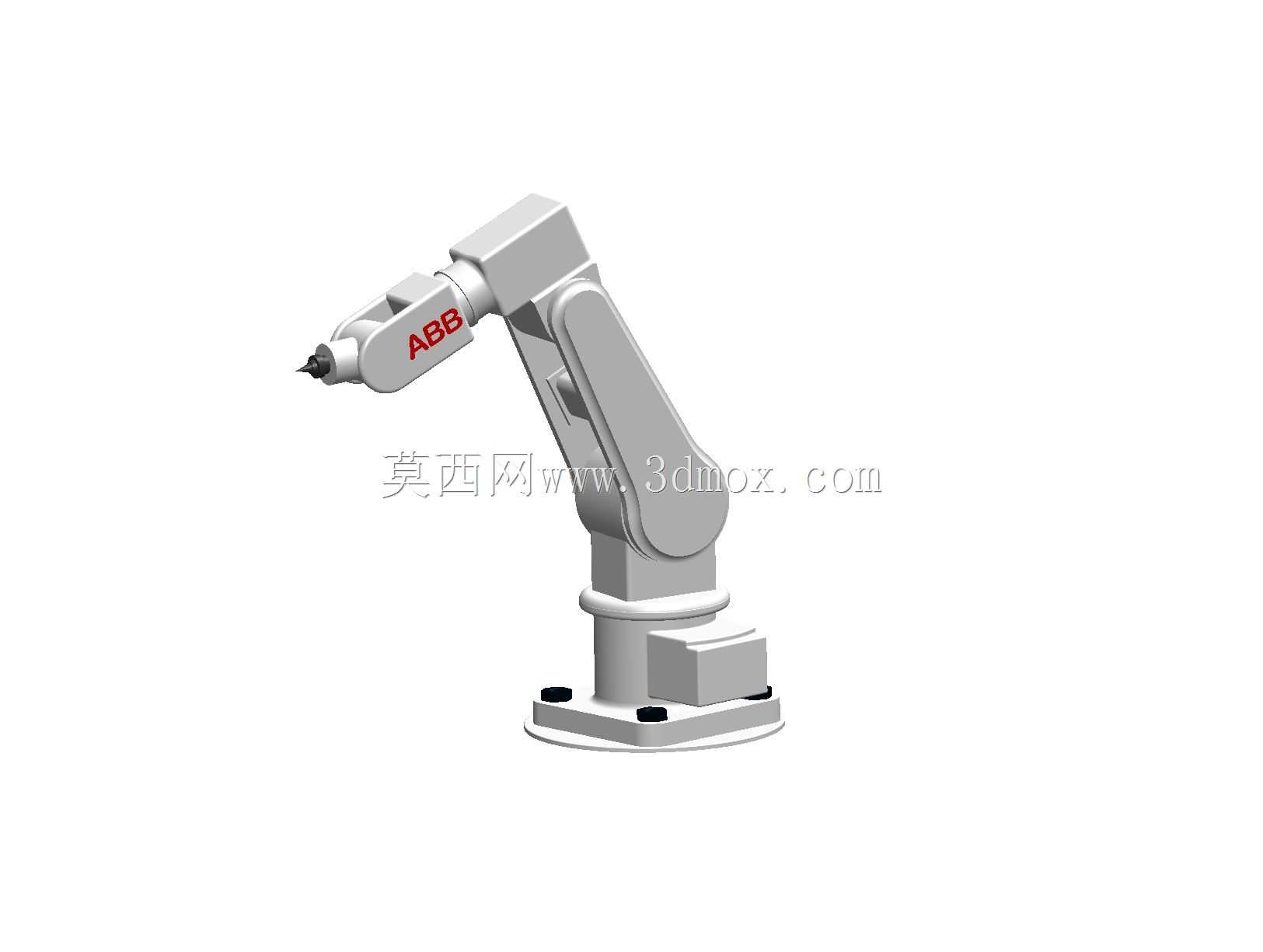

六轴关节型工业机械臂结构设计

　　这款六轴关节型机械臂的结构设计，核心围绕中小负载工位的柔性作业需求展开，在3C电子装配、五金件上下料、涂胶点胶、小型工件焊接等常见工业场景中，这类臂展的设备是产线自动化改造的核心执行单元。从实际落地的安装边界来看，底座采用方形法兰安装结构，四个固定孔位的分布尺寸适配常见的地面安装支座、龙门架侧装挂板以及流水线侧边的设备安装台，安装时不需要额外做复杂的基座改造，底座整体占地尺寸控制在较小范围，不会占用过多产线的宝贵排布空间，对于现有产线的升级改造场景适配性很强。

　　从设计思路上，整个臂体采用串联关节的布局逻辑，从底座回转关节开始，依次布置大臂俯仰关节、小臂俯仰关节、手腕回转、手腕摆动、末端法兰回转共六个自由度，每个关节的转动范围都做了实际工况下的干涉校验，比如大臂向下俯仰时不会与底座上的电气安装凸台发生碰撞，小臂向内收拢时不会与大臂外侧的走线槽剐蹭，手腕部分的三个关节组合后，末端执行器可以到达工作半径内除自身安装盲区外的任意空间姿态，满足复杂工位的多角度作业要求。臂体的外壳采用流线型的包覆设计，不是简单的直角拼接结构，一方面可以减少车间环境中灰尘、切削液在臂体表面积攒的死角，日常清洁维护更方便，另一方面也能避免臂体运动时尖锐棱角剐蹭到周边的工件或者操作人员，提升设备运行的安全性。

　　关节部分的结构设计充分考虑了传动件的安装空间，每个关节的腔体内部预留了伺服电机、谐波减速器的安装定位面，走线采用内部中空走线的方式，所有动力线、编码器线都从臂体内部的穿线通道排布，不会像外置走线的设备那样在长期往复运动中出现线缆磨损、拉扯断裂的问题，也避免了运动过程中线缆勾挂到周边工件的风险。末端法兰采用标准的接口尺寸，可以适配夹爪、吸盘、焊枪、涂胶头等多种常用的末端执行器，不需要额外做转接法兰的定制，缩短了设备换型调整的周期。

　　从功能特性来看，这款机械臂的额定负载覆盖常见的中小重量工件搬运需求，重复定位精度可以满足精密装配、精准点胶这类对位置精度要求较高的工位，臂体的运动速度设计兼顾了作业效率和运行稳定性，关节处的密封结构可以适配普通机加工车间、装配车间的环境使用，不需要额外做整机的防尘防护改造。在做结构建模的时候，每个运动副都添加了实际的转动约束，模拟真实的运动极限位置，校验了全行程范围内的所有干涉情况，包括臂体自身各段的碰撞、末端执行器与臂体的碰撞、极限姿态下与安装基座的碰撞，确保设计的结构在实际加工装配后可以正常运行，不会出现装配后关节转不动、运动到某一位置卡滞的问题。

　　另外，底座部分预留了电气控制元件的安装空间，驱动器、接线端子排都可以集成在底座的腔体内，不需要额外配置独立的电气安装柜，进一步减少了设备整体的占用空间，对于空间紧凑的产线场景非常友好。大臂和小臂的结构采用等强度的变截面设计，在保证整体结构刚性、减少末端抖动的前提下，尽可能降低臂体自身的重量，减少关节电机的负载，提升运动响应速度，同时也降低了设备运行时的能耗。手腕部分的结构做了紧凑化处理，在狭小空间内作业时，可以灵活调整姿态，不会因为手腕体积过大无法伸入工件的狭窄位置作业，比如在做工件内部的涂胶、小零件的内侧装配时，这种紧凑的手腕结构优势非常明显。
