汽车排气系统不锈钢等长流形歧管结构

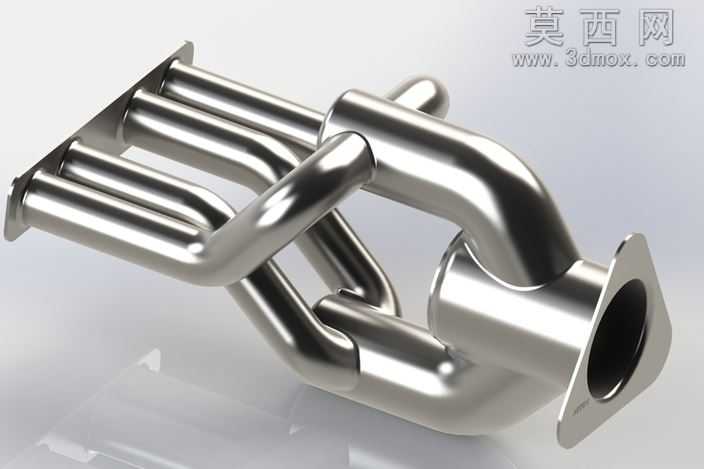

该作品为汽车排气系统用等长流形歧管三维建模成果，建模过程中首先梳理多缸发动机排气歧管的功能需求，明确各缸排气路径等长的核心设计目标，以此保证各缸排气背压一致，提升发动机充气效率与动力输出平顺性。建模阶段先以进气侧法兰安装面为基准，绘制四个进气接口的定位草图，严格匹配发动机缸盖排气口的安装孔位与接口尺寸，保证安装对接的精度。随后逐段构建各条排气支路的弯管路径，通过三维样条曲线精准控制每段管路的弯曲半径、走向与长度，反复调整曲线曲率避免出现急弯死角，减少排气气流的流通阻力，同时保证四条支路的总长度差值控制在极小范围内，实现等长排气的设计要求。管路主体采用等直径薄壁圆管特征建模，通过扫掠命令沿预先绘制的三维路径生成实体管路，在管路交汇处做平滑过渡处理，避免不同缸体的排气气流在交汇区域产生紊流干涉，降低排气噪音与能量损耗。出气端同样采用法兰连接结构，建模时匹配下游排气系统的对接尺寸，法兰盘上预留标准螺栓安装孔，同时做倒角处理避免安装时出现锐边划伤。材质渲染阶段选用抛光不锈钢材质，还原金属管路的高反光金属质感，调整材质的粗糙度、反射参数模拟真实不锈钢排气歧管的表面光泽，同时在管路弯折区域做细微的光影过渡，体现弯管加工后的曲面连续性。整体结构设计兼顾了流体力学性能与安装适配性，管路布局紧凑合理，在有限的发动机舱安装空间内实现了等长流道的最优排布，既保证了排气效率，也兼顾了结构强度与安装便利性，建模过程中所有特征均保持参数化关联，后续可根据不同机型的缸体参数快速调整管路长度、接口尺寸与安装位置，具备较强的适配修改空间。
