螺旋浸入式5KW液体加热管结构设计

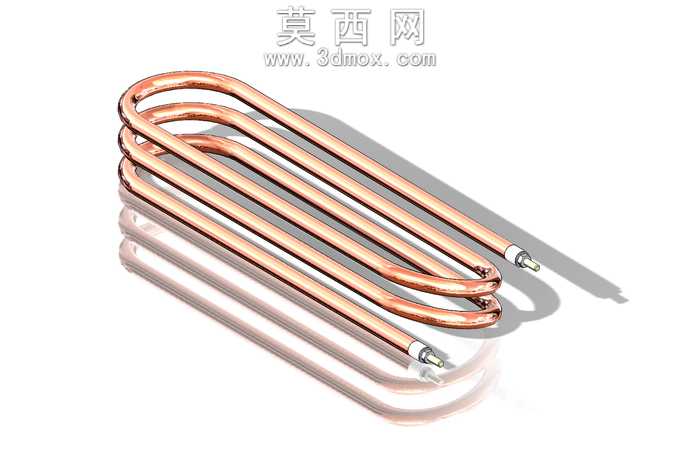

本模型为螺旋式浸入液体电加热管，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制加热管的中心走线路径，通过多段U型弯折的螺旋排布路径规划，确定整体盘管的排布密度与弯折半径，保证管路弯折处无应力集中的结构缺陷。建模过程中对紫铜材质的管体外壁做了等厚抽壳处理，精准还原金属加热管的管壁厚度特征，同时在管体两端预留了接线端子的安装位，对接线柱的绝缘密封结构做了细节还原，端子与铜质管体的衔接处做了倒角过渡处理，匹配实际产品的封边工艺特征。材质渲染阶段，为管体赋予紫铜材质，调整金属粗糙度与反射参数，还原铜质管材经过退火处理后的温润金属光泽，同时为表面添加轻微的使用质感纹理，避免材质表现过于塑料化；两端的接线端子分别赋予金属导电柱与绝缘密封陶瓷的材质，区分不同部件的材质属性，通过光影渲染突出盘管螺旋结构的层叠空间感，清晰展现每一段弯折管路的排布关系。结构设计上采用多组平行U型螺旋弯折的排布方式，在有限的安装空间内最大化延展加热管的有效发热长度，提升单位体积内的换热面积，保证液体加热过程中的热交换效率，同时螺旋排布的结构可以让液体流经管体表面时形成紊流，进一步强化换热效果。建模时严格控制每一段弯折段的曲率半径一致，保证管路内部的电热丝排布空间均匀，避免出现局部管壁过薄导致的耐压性能下降问题，两端的密封结构建模参考了民用浸入式加热管的标准密封结构，保证模型结构完全符合实际产品的生产工艺要求，可直接用于加热组件的装配模拟与换热性能仿真分析。
