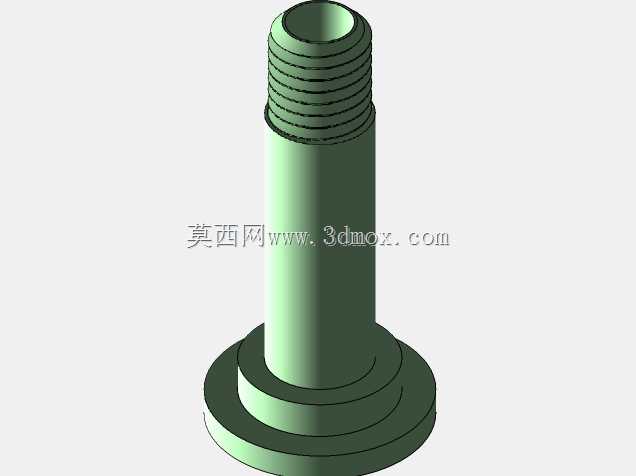

适配3D打印的SolidWorks参数化螺纹建模功能

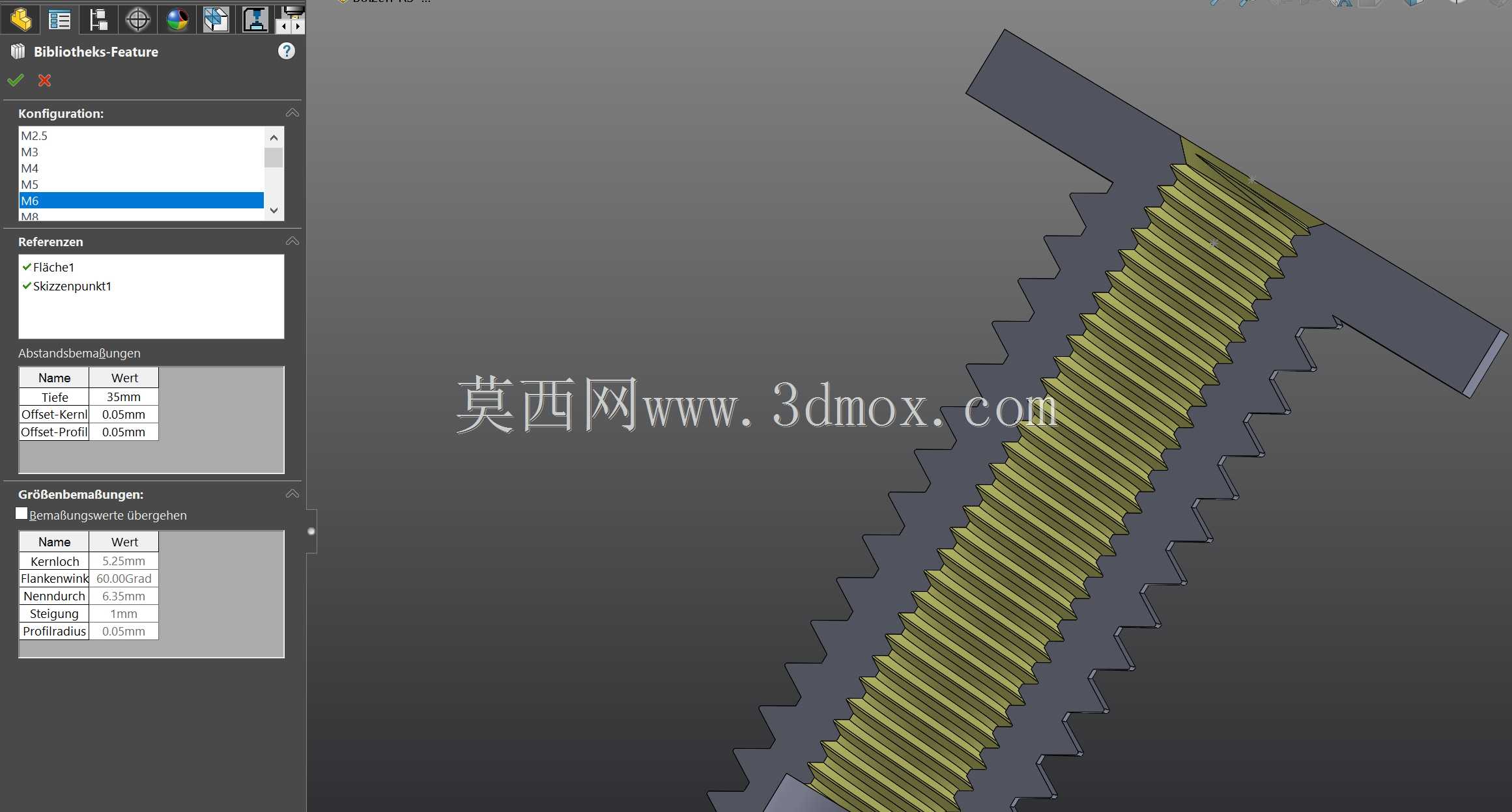

　　在日常机械结构设计与3D打印样件制作的场景中，螺纹连接的可靠性直接决定了整套装配结构的稳定性，尤其是采用FDM工艺制作打印件时，常规建模生成的螺纹往往会因为层纹堆积、打印收缩、公差偏移等问题出现旋合卡顿、牙型缺损、配合过松或过紧的情况，这套参数化螺纹建模功能正是针对这类实际工程痛点开发的。不同于SolidWorks软件自带的标准螺纹特征，这套功能将牙型轮廓、螺距偏移、配合余量等核心参数完全开放给设计人员，不需要在软件自带的螺纹规格表里反复查找匹配，也不用手动切除扫描生成牙型，只需要在设计库中调用对应功能，拖放到需要生成螺纹的实体平面上，选定同心参考点与垂直参考面，就能快速生成符合实际打印需求的螺纹结构。从实际使用场景来看，

　　不管是做小型传感器外壳的连接螺纹、非标工装的调节螺纹，还是3D打印功能样件的装配螺纹，这套功能都能适配，不需要每次建模都重新绘制牙型扫描路径，能大幅减少重复建模的工作量。设计这套功能的时候，核心思路是把螺纹生成的逻辑拆成了两个核心参考绑定和两个可调偏移参数，两个参考分别是螺纹所在的端面、螺纹的同心基准点，确保生成的螺纹始终垂直于安装面、和基准轴完全同心，不会出现螺纹偏斜导致的装配错位；两个偏移参数分别对应牙顶间隙和牙侧间隙，这两个参数是专门针对3D打印工艺设置的——不同的打印机成型精度不同，层厚设置不同，耗材的收缩率也有差异，比如采用0.09mm层高打印高精度零件时，偏移量可以保持默认的较小数值，就能获得松紧合适的配合效果，

　　如果是用0.2mm层高快速打印验证结构，就可以适当调大偏移量，避免螺纹牙型因为层纹堆积出现旋合卡滞的问题。从安装边界和适配范围来看，这套功能生成的螺纹不需要额外的支撑结构，打印时可以直接沿着螺纹轴向堆叠成型，最小层厚适配常规FDM打印机的通用设置，不管是公制粗牙、细牙螺纹，还是自定义的非标特殊牙型螺纹，都可以通过修改参数快速生成，不需要重新搭建建模特征树。实际使用中需要注意，调用功能前要先确认放置螺纹的平面是平整的实体端面，同心参考点要和螺纹设计的中心轴完全重合，避免生成的螺纹出现偏心；如果是做需要频繁拆装的连接结构，可以适当把牙侧偏移量调大0.1-0.2mm，抵消打印耗材冷却收缩带来的尺寸偏差，如果是做一次性固定的连接结构，

　　可以适当减小偏移量，获得更紧密的配合效果。另外这套功能生成的螺纹是实体特征，不是软件自带的装饰性螺纹贴图，导出STL格式文件时可以完整保留牙型细节，不需要做额外的修复处理，切片软件识别时不会出现破面、丢面的问题，能直接导入切片软件生成打印路径。对比常规手动扫描生成螺纹的方式，这套参数化功能的建模效率能提升80%以上，不需要每次都绘制牙型草图、建立螺旋线路径、做扫描切除，只需要输入对应的螺距、牙高、偏移参数，几秒就能生成符合要求的螺纹结构，而且生成的螺纹特征是全参数化的，后续修改规格时只需要调整参数数值，不需要删除特征重新建模，对于做系列化零件设计、多规格3D打印样件验证的结构工程师来说，能省去大量重复劳动。在做小型仪器仪表的外壳连接结构时，经常会遇到非标螺纹的设计需求，比如传感器的安装接口、定制外壳的连接螺柱，标准螺纹规格往往不能匹配实际的安装空间，这时候只需要在功能里修改对应的螺距、牙型角度、大径小径参数，就能快速生成符合空间要求的非标螺纹，不需要从零开始搭建特征。另外针对无支撑打印的需求，这套功能生成的螺纹牙型角度做了专门的优化，外螺纹的牙顶不会出现需要支撑的悬挑结构，打印时不需要添加任何支撑材料，拆件后不需要做额外的支撑打磨处理，就能直接旋合装配，能大幅减少后处理的工作量。
