小通径手动扳式油路截止闸阀结构

　　这款手动扳式闸阀主要面向小通径润滑油路、燃油输送支路的通断控制场景，常见于小型内燃机组辅助油路、实验室流体试验台、小型液压站的分支供油回路中，用来在设备检修、支路切换时完全截断介质通路，避免管路存油泄漏引发的安全隐患，也可在日常运维中实现单支路的独立通断控制，无需关停整个供油系统，大幅降低运维操作的影响范围。

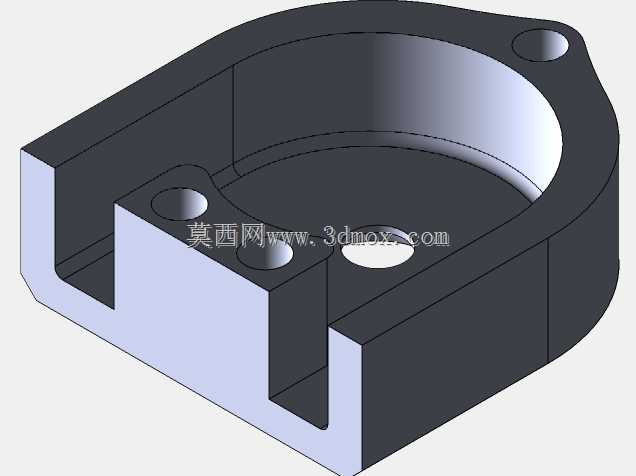

　　从实际使用需求出发，这款闸阀的适配管道内径为1.4mm，适配管道外径为3.6mm，整体安装边界紧凑，阀体主体采用一体化铣削成型的结构设计，没有多余的外接法兰或突出安装座，可直接嵌入紧凑的设备安装空间内，阀体底部预留的两个方形卡槽可直接卡接在设备预设的安装定位凸台上，无需额外设计复杂的固定支架，安装时仅需在卡槽处施加少量点胶或加装微型压片即可完成固定，大幅降低配套安装结构的设计复杂度。

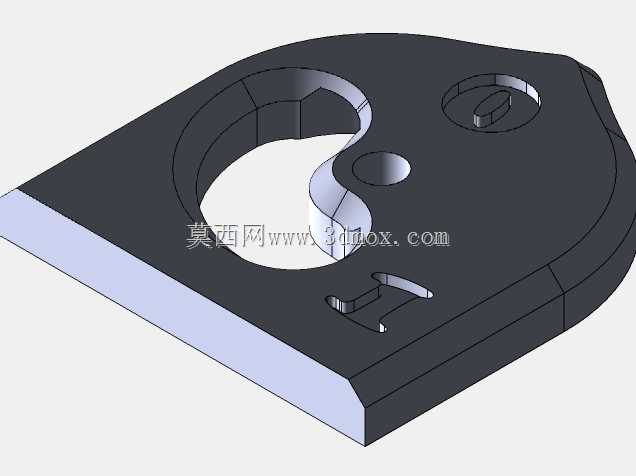

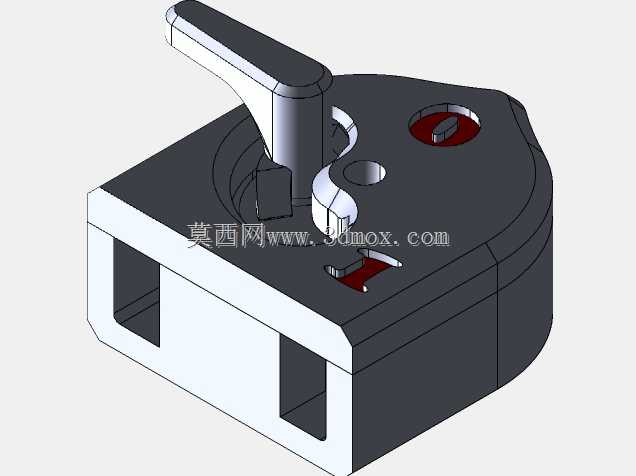

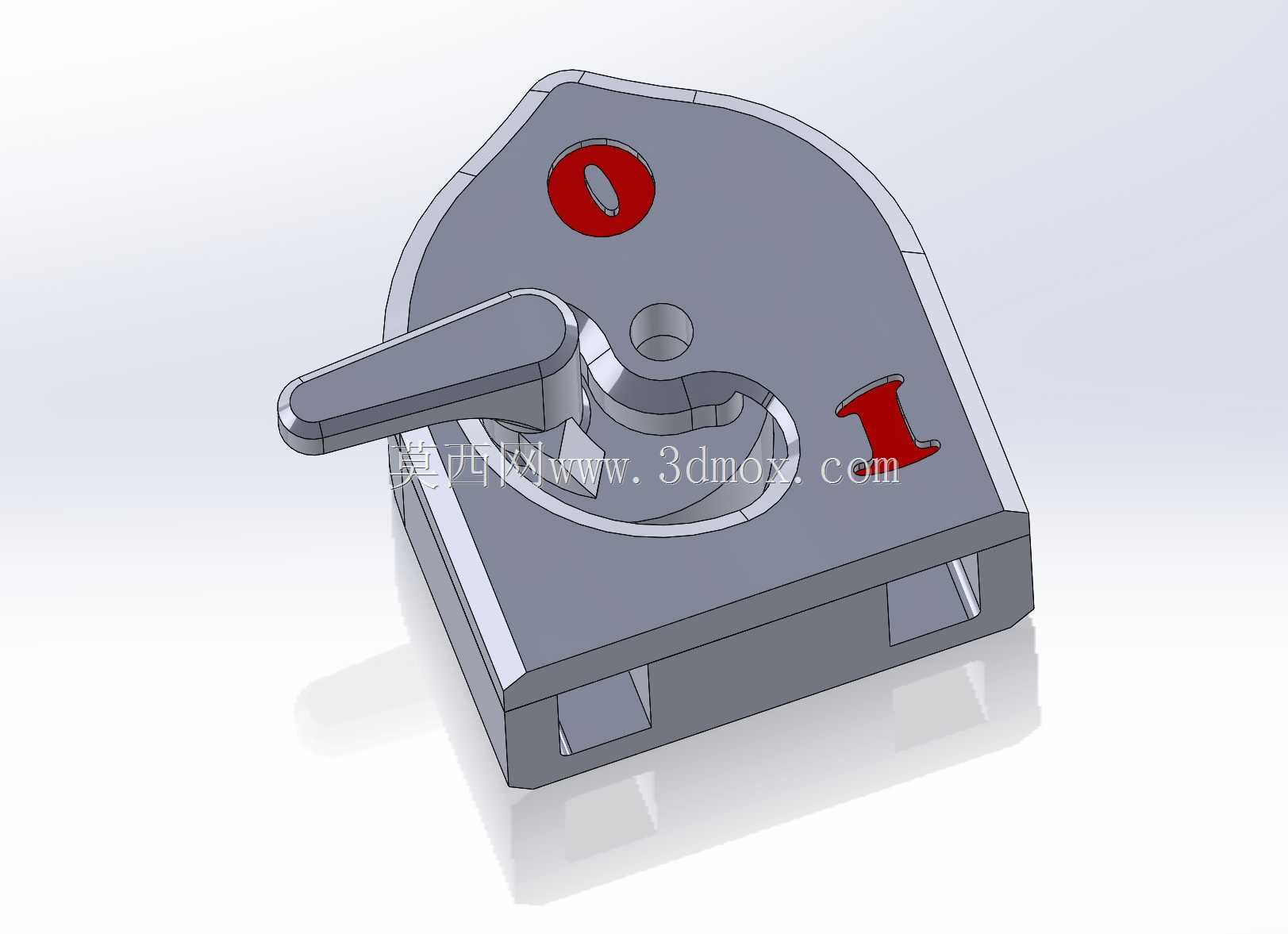

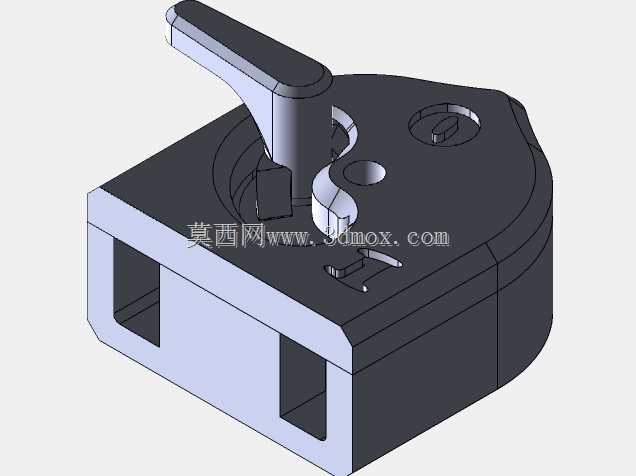

　　操作端采用外露式扳杆设计，扳杆的转动行程被阀体上的弧形限位槽严格限制，只有0到90度两个工作位置，分别对应通路全开与全关状态，操作时无需额外判断开度，扳杆转动到限位位置即可完成状态切换，能有效避免操作人员误操作导致的开度不足或关断不严问题。阀体表面预留的两个标识位分别对应通断状态，红色0位标识对应全关截断状态，红色I位标识对应全开导通状态，即使在光线不足的设备舱内，也能通过扳杆位置快速识别阀门工作状态，无需拆解管路验证通断。

　　密封结构采用锥面配合的硬密封形式，闸板与阀座的配合面经过精研处理，在低压油路工况下可实现零泄漏，相比软密封结构，硬密封结构耐油耐老化性能更强，长期接触矿物油、合成润滑油类介质也不会出现密封件溶胀失效的问题，使用寿命更长，适配的介质工作温度范围也更宽，可覆盖常规工业设备-20℃到120℃的工作温度区间，无需额外选用耐高低温的特殊密封配件。

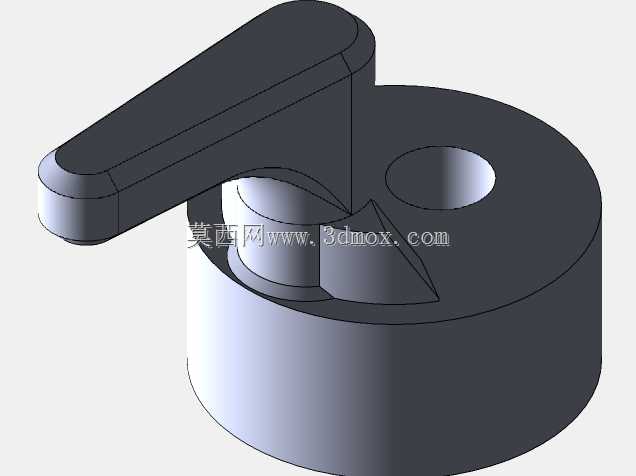

　　建模过程中优先考虑了加工工艺的可行性，阀体主体的所有外形特征都可通过三轴铣床一次装夹完成加工，没有需要五轴联动加工的倒扣或复杂曲面，阀杆与扳杆的连接采用扁位配合结构，装配时直接压入即可完成周向固定，无需额外加装销钉或紧定螺丝，装配工序简单，适合小批量加工生产。扳杆的外形做了圆弧过渡处理，操作时不会划伤操作人员手部，扳杆的长度经过力矩匹配设计，仅需单指即可扳动切换状态，操作力度适中，不会出现操作力矩过大导致的阀杆变形问题。

　　在流道设计上，这款闸阀采用直通式流道结构，介质流通时没有多余的折角，流阻系数极低，全开状态下的压力损失可忽略不计，不会对小通径管路的介质流量造成明显影响，适合对流量稳定性要求较高的精密供油回路使用。阀杆的密封采用多级环形槽密封结构，即使长期使用出现轻微磨损，介质也会被环形槽逐级截流，不会出现沿阀杆向外渗漏的问题，日常使用过程中无需频繁更换密封填料，运维成本极低。

　　从安装适配性来看，这款闸阀的进出油口采用同轴设计，可直接对接同规格的硬管或软管，安装时无需调整管路角度，直接将管路插入阀体对应的安装孔后，采用卡套或焊接方式固定即可完成连接，接口处的密封面与管道端面完全贴合，不会出现安装错位导致的泄漏问题。整体阀体的壁厚经过强度校核，可承受最高1.6MPa的工作压力，完全覆盖常规低压油路的工作压力范围，不会出现阀体受压开裂的问题。
