汽车转向系统用叉形铰接接头结构

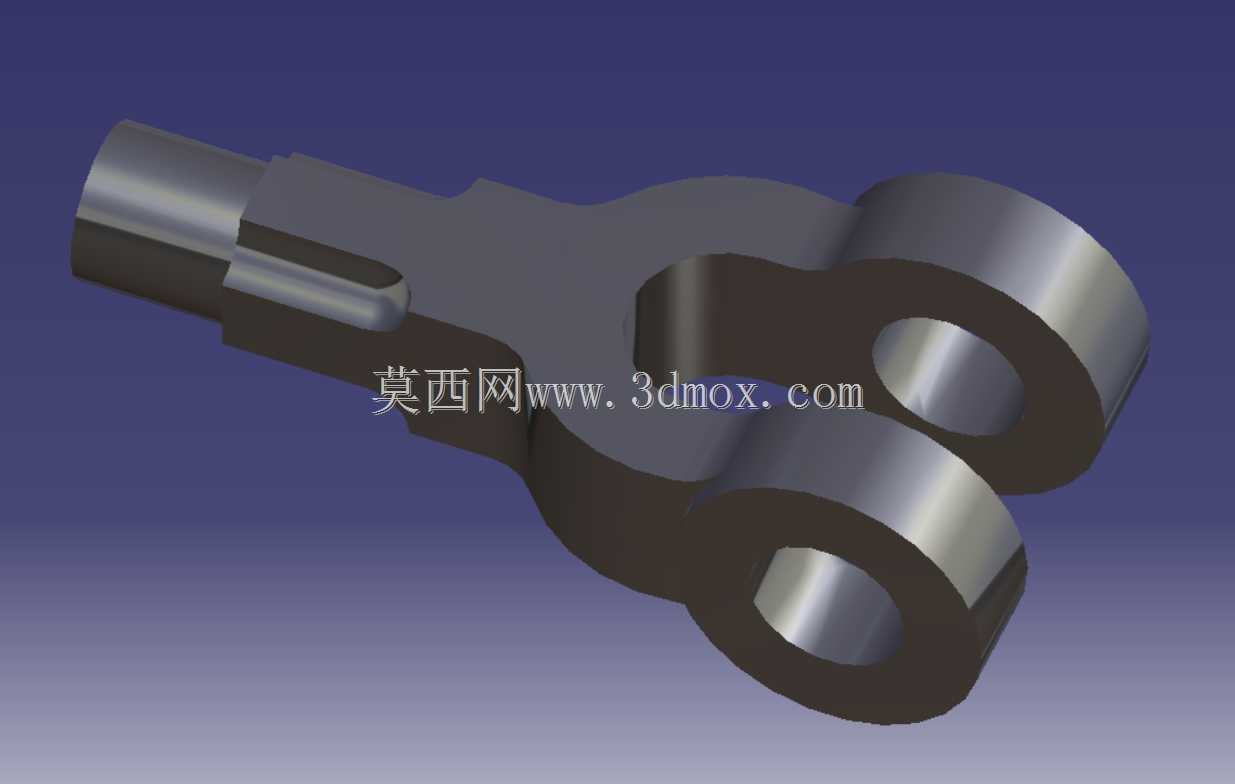

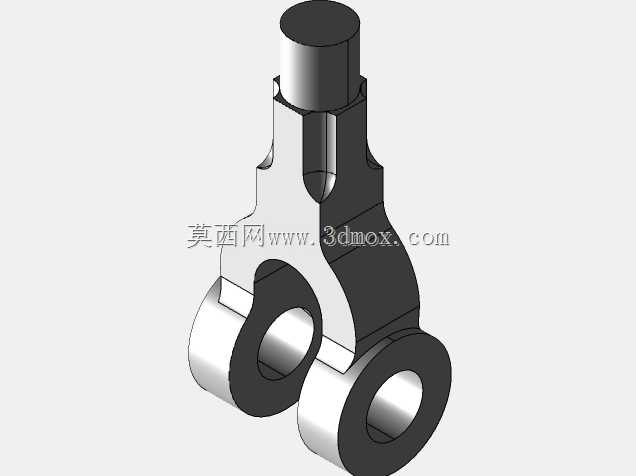

　　在商用车与乘用车的转向传动链路里，这类叉形铰接接头是连接转向摇臂与转向直拉杆、传递转向力矩的核心受力零件，日常行驶过程中路面传递的冲击载荷、转向动作的交变拉压载荷都会直接作用在该零件上，其结构合理性直接决定转向系统的可靠性与操控手感。从实际装车场景来看，该零件一端的带键槽轴段用于和转向摇臂或调节臂过盈配合，通过平键传递周向扭矩，避免大角度转向时出现连接打滑、力矩传递滞后的问题，轴段的长度与直径匹配常规商用车转向摇臂的安装孔位公差，安装时轴肩位置直接抵靠摇臂端面完成轴向定位，不需要额外加装定位套就能保证装配同轴度。另一端的双叉耳结构是铰接功能的核心，两个同轴的销孔用于穿装连接销，和转向拉杆的球头端形成铰接副，

　　允许转向过程中拉杆随悬架跳动产生一定角度的摆动，避免运动干涉，双叉耳的间距匹配标准转向球头的连接端厚度，销孔的内径公差控制在H7级别，既保证连接销能顺利穿装，又能减少铰接间隙带来的转向虚位。设计过程中首先要校核的是叉耳根部的抗弯强度，转向时车轮受到的侧向阻力会通过拉杆反向作用在叉耳上，若根部圆角过小会产生严重的应力集中，长期交变载荷下容易出现疲劳断裂，因此该结构在叉耳与杆身的过渡位置做了大圆角平滑处理，同时杆身与叉耳连接的位置做了局部加厚，在不增加整体重量的前提下提升了薄弱位置的承载能力。轴段上的键槽采用普通平键槽设计，键槽的深度与宽度符合GB/T 1096的标准尺寸，不需要定制非标键就能完成装配，

　　键槽的位置避开了轴段的最大应力截面，减少键槽对轴身强度的削弱。从安装边界来看，该零件装配后周边需要预留足够的摆动空间，双叉耳绕连接销的摆动角度可以覆盖±25°的范围，完全满足车辆满载跳动、极限转向时的拉杆摆角需求，不会出现运动过程中零件与周边车架、转向器壳体磕碰的问题。零件的整体外形采用锻造毛坯加工的工艺路线，杆身与叉耳的外轮廓没有多余的凸起结构，锻造时容易脱模，后续机加工的工序也相对简单，轴段外圆、销孔内圆、键槽侧面几个关键加工面的定位基准统一，能有效控制加工后的形位公差，保证装配后铰接动作顺畅无卡滞。在实际使用中，这类接头的磨损主要出现在销孔位置，因此销孔内壁设计时预留了压装耐磨衬套的余量，

　　后期维护时只需要更换衬套就能恢复铰接间隙，不需要整体更换零件，降低了车辆的运维成本。不同于一体式的拉杆接头，这种分体式的叉形接头可以单独更换，当转向系统出现虚位过大的问题时，不需要拆解整个拉杆总成，只需要拆下连接销就能更换该接头，维修操作的便利性更高。结构设计时还考虑了不同车型的适配性，杆身的轴径、叉耳的销孔直径都采用行业通用的尺寸系列，可以直接替换同规格的老旧车型接头，不需要重新改动周边的连接部件。
