侧翻式ISO集装箱半挂拖车结构设计

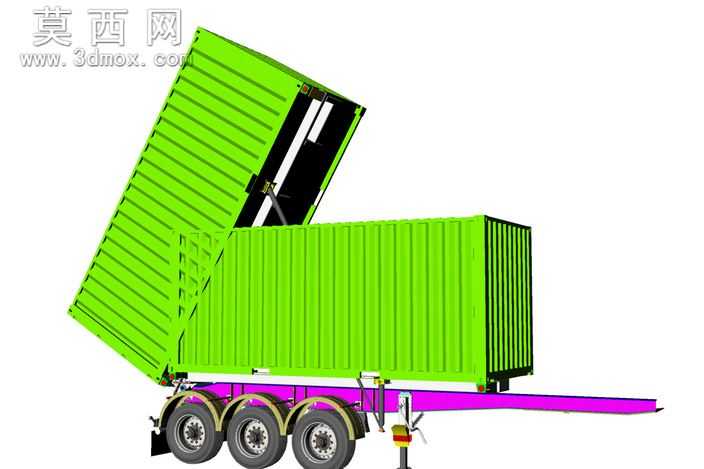

本作品为侧翻式ISO标准集装箱半挂拖车三维模型，建模阶段严格遵循ISO集装箱通用尺寸规范与半挂拖车行业设计标准，采用自顶向下的参数化建模思路完成全结构搭建。首先完成三轴半挂底盘的主体建模，精准还原车架主梁的变截面结构、三轴悬架的安装位、支腿装置的伸缩结构以及牵引销的标准连接尺寸，底盘车架采用高强度钢材质预设，表面做防锈涂装的材质区分，紫色涂装区域为车架副梁结构，与主车架的焊接装配关系完全还原实车工艺。其次完成侧翻举升机构的结构建模，举升油缸的铰接点位、支撑臂的受力结构、集装箱锁止装置的布局均经过结构合理性校验，可直观展示侧翻卸货时的运动轨迹，举升状态下集装箱的倾斜角度符合散货卸货的实际作业需求，避免货物残留。集装箱部分严格匹配20英尺ISO集装箱的外形尺寸，波纹侧板的凹凸结构、角件的标准安装位、箱门的锁杆结构均做精细化建模，箱体采用亮绿色工业涂装材质，金属质感与漆面反光效果经过渲染调试，还原真实货运集装箱的外观特征。建模过程中对所有运动部件做了装配约束设置，可实现举升机构的动作模拟，直观展示侧翻卸货的完整作业流程，各部件的装配间隙符合实际生产的公差要求，底盘行走系统的轮胎、轮毂、制动鼓结构均做细节还原，轮胎的橡胶材质、轮毂的金属漆面、车轴的防锈涂层均做了分层材质设置，渲染后可清晰区分不同部件的材质属性。整体设计兼顾结构合理性与展示直观性，既还原了实车的核心功能结构，也通过材质与渲染优化提升了模型的可视化效果，可用于专用车结构教学、货运装备方案展示等场景。
