鲍尔下拉式低平板运输拖车三维结构

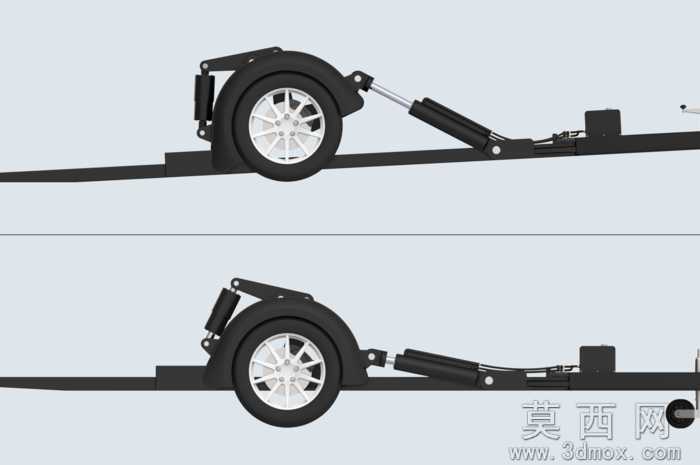

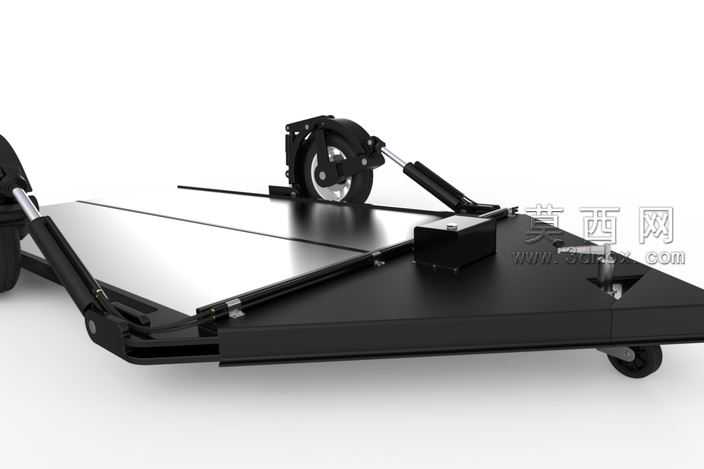

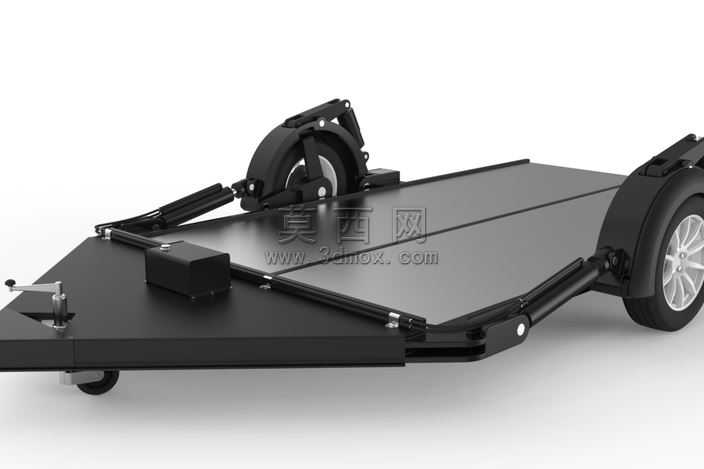

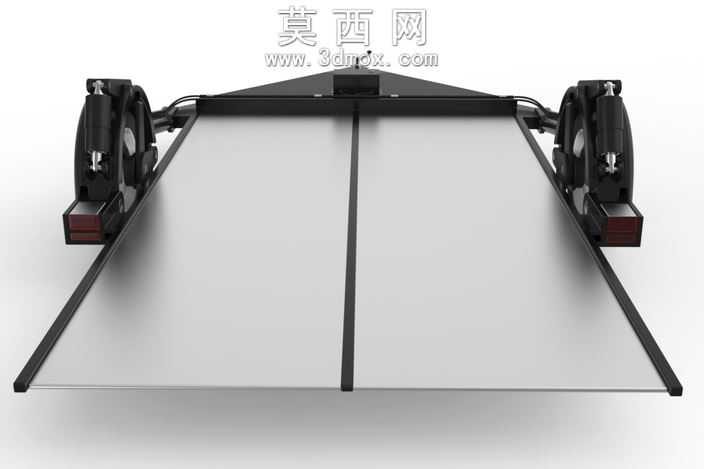

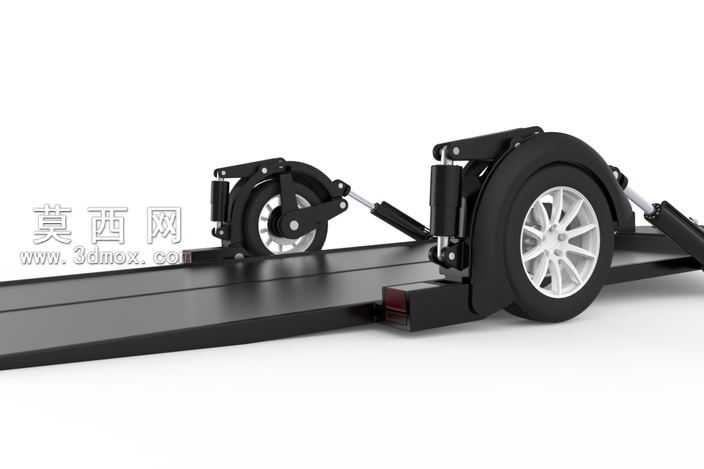

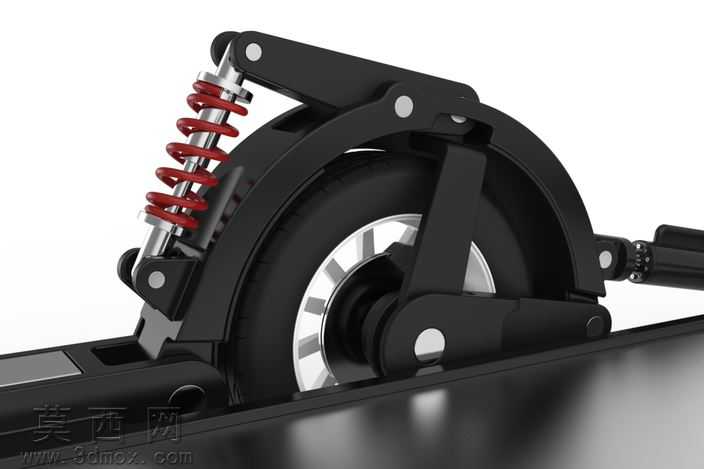

本作品为鲍尔下拉拖车的三维参数化模型，整体采用轻量化紧凑化的设计思路，核心设计目标是在保障拖运承载能力的前提下，尽可能压缩整体结构尺寸，实现窄车身、低趴姿态的布局效果。模型核心搭载单驱动起始角调节机构，可适配不同高度的牵引对接需求，当拖车与牵引车完成挂接、存储处于完全平放状态时，整体起始倾角仅为3°，大幅降低了拖运过程中的风阻与通行高度限制。模型内置中央放置的液压泵活塞组件，每个起重单元均配置独立的附加驱动结构，可实现低平台的扩展伸展与压缩收纳，配套的液压系统预设了电气驱动控制逻辑，同时预留了手动驱动替换接口，可根据实际使用需求切换驱动模式，兼顾自动化操作的便捷性与应急手动操作的可靠性。为了进一步压缩整车占用空间，暂停停放机构采用了贴合车身轮廓的内嵌式布局，在保障整体宽度紧凑、车身线条流畅的前提下，通过中央悬挂枢轴臂实现垂直滚轮的传动运动，将滚轮结构巧妙收纳于挡泥板下方的空余空间内，没有额外增加车身的外廓尺寸。模型完整还原了整车的尺寸参数，整体宽度2816毫米、长度5330毫米，起始角度3度，乘坐高度225毫米，结构细节完整覆盖行走轮组、液压油缸、承载平台、挂接机构等全部部件。建模过程中采用了模块化的参数化设计逻辑，主程序文件与各功能模块的子程序文件相互独立，可单独打开对应子程序文件调整不同部分的设计参数：轨道高度调整可通过打开液压活塞大会文件，滑动活塞部件即可更改主要车轨高度，相关装配文件会自动同步更新适配扩展后的整体改动；暂停使用功能的调整可打开悬浮议会文件，更改悬浮线圈高度参数即可实现车身整体的压缩或扩展；赛会马轮参数调整仅需打开赛会马轮大会文件，即可调整承载高度与轮子旋转角度，所有参数改动均关联全局装配，无需逐一调整零散部件。模型同时提供了提升状态与降低状态两个版本的完整装配文件，可直接查看两种工作姿态下的结构形态，所有部件均赋予了对应真实材质，金属结构件采用哑光黑金属材质，轮毂采用亮面铝合金材质，轮胎采用高弹性橡胶材质，平台承载面采用防滑耐磨的金属纹理材质，渲染效果真实还原了实车的视觉质感，结构装配关系完全符合实际机械运动逻辑，可直接用于结构验证、方案展示与改装设计参考。
