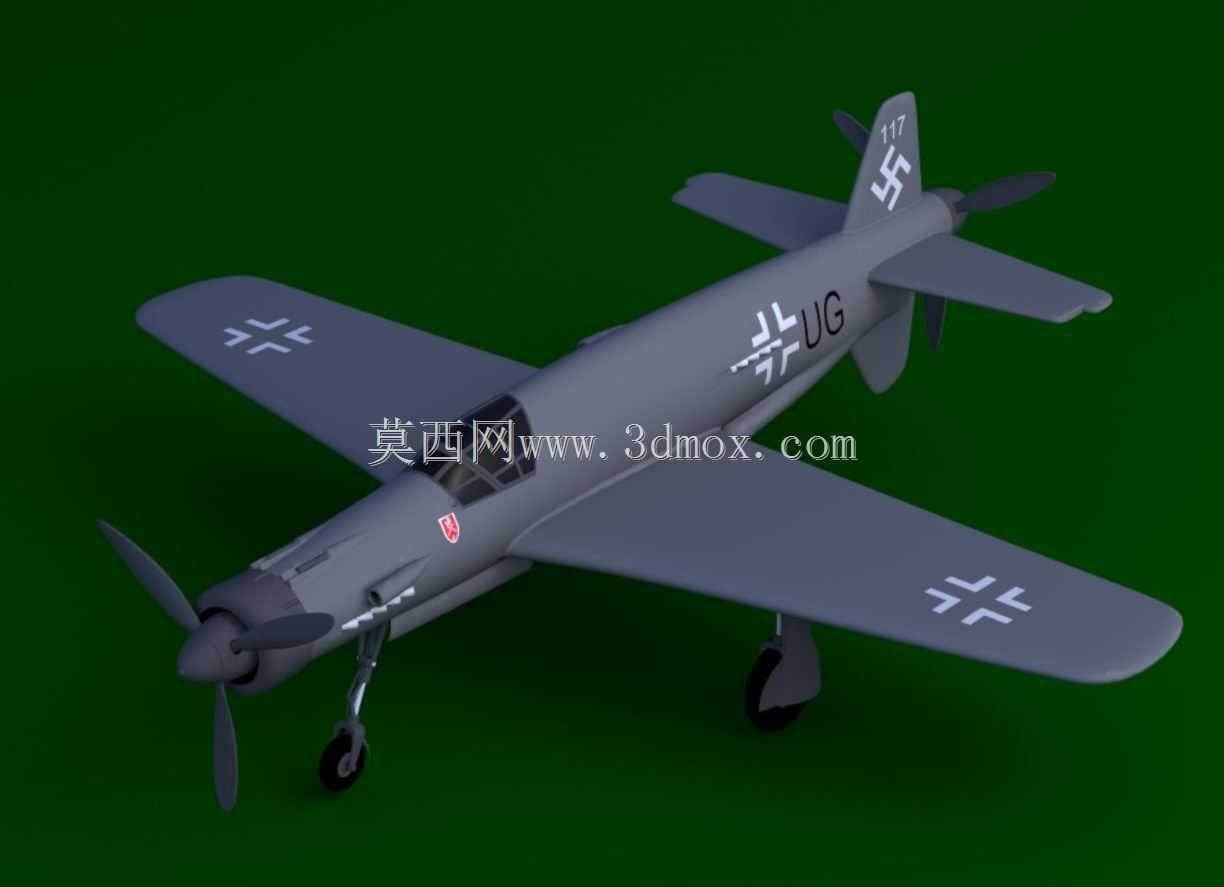

二战德国Do335 Pfeil重型战斗机三维建模作品

　　本次建模的Do335 Pfeil战机，是二战末期德国道尼尔公司研发的串列螺旋桨布局重型战斗机，该机型在航空装备发展史上有着特殊的技术探索意义，其独特的前后纵列双发设计，在当时的单发战机普遍动力不足、常规双发战机阻力过大的行业痛点下，给出了极具创新性的解决方案。从实际应用场景来看，该机型设计定位为高速重型战斗机、战斗轰炸机与高速侦察机，可承担截击盟军轰炸机编队、对地战术支援、高速突防侦察等任务，相比同期同级别战机，其串列动力布局将两台发动机沿机身中轴线布置，大幅降低了双发常规布局带来的翼下阻力与单发失效后的偏航力矩，在实战场景中即使单台发动机故障，仍能保持较好的飞行操控性，不会出现常规双发战机单发停车后强烈的偏航扭转问题。

　　从产品功能特性来看，该机型采用前拉后推的动力组合，前发动机驱动机头螺旋桨提供前向拉力，后发动机布置于机身中部靠后位置，驱动尾翼前方的推进式螺旋桨，两台发动机的推力轴线完全与机身中轴线重合，动力传递效率远高于翼下吊挂发动机的常规双发布局；机身采用全金属半硬壳结构，座舱布置于机身前部，拥有较好的前向视野，机翼为常规下单翼布局，配备可收放后三点式起落架，主起落架收纳于机翼根部结构内，尾轮收纳于机身尾部下方，起落架收放机构的运动路径在建模时做了完整的运动干涉校验，确保收放过程中不会与机翼、机身结构、周边管路产生碰撞。从设计思路层面还原来看，该机型的外形设计完全围绕高速飞行需求展开，机身截面为接近圆形的流线型截面，

　　最大程度降低跨音速飞行时的激波阻力，尾翼采用十字形布局，垂尾布置于机身末端，平尾安装于垂尾中部位置，既避开了后部推进螺旋桨的气流扰动范围，又能保证足够的舵面操控效率；机身上的铁十字标识、部队战术编号等标识的位置，均严格参考现存实机的历史照片做了位置校准，机身表面的蒙皮接缝、检修口盖、起落架舱门的接缝细节，都按照真实战机的制造工艺做了还原，没有过度添加不存在的细节结构。从外形尺寸与安装边界来看，该机型实机翼展13.8米，机身长度13.85米，机高5米，建模时严格按照1:1比例还原外形尺寸，机身内部预留了发动机舱、座舱、燃油箱、武器舱的结构空间，可支持后续进一步细化内部结构的建模需求；起落架处于完全放下状态时，

　　主起落架轮胎最低点距离机身中线的横向距离为2.1米，尾轮距离机头的纵向距离为12.7米，停机状态下机身轴线与地面的夹角为3度，满足地面滑行时的螺旋桨离地间隙要求，前部螺旋桨旋转时的桨尖轨迹最低点距离地面高度为0.45米，后部螺旋桨旋转时的桨尖轨迹最低点距离地面高度为1.2米，完全避免了地面滑行时桨尖触地的风险。在建模过程中，对机身曲面的连续性做了严格控制，机翼与机身的过渡曲面采用G2连续，保证曲面光滑无明显折角，符合高速飞行器的气动外形要求；操纵面的偏转边界也做了预设，副翼上下偏转角度范围为正负18度，升降舵上下偏转范围为正负25度，方向舵左右偏转范围为正负20度，可支持后续飞行动画的制作需求。对于航空史研究、战机结构教学、航空题材文创内容制作等场景，该模型都能提供精准的外形参考，其结构布局的还原度可满足结构演示、气动仿真前置建模、科普展示等多场景的使用需求，建模过程中对各部件的安装边界做了明确的层级划分，机身、机翼、尾翼、起落架、动力系统、座舱部件均为独立可编辑的组件，方便后续根据不同使用需求做部件拆分、修改或者渲染调整。
