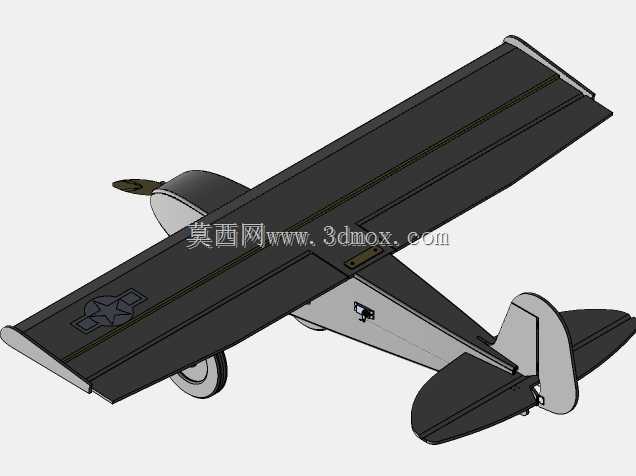

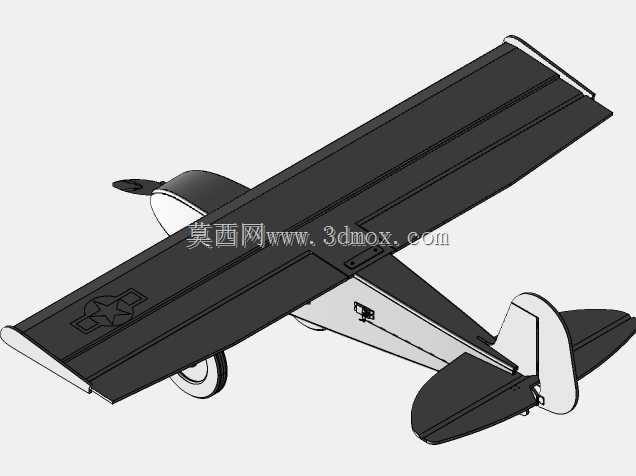

翼展1300毫米遥控固定翼布什飞机结构设计

　　这款遥控固定翼航模的整体结构围绕低空低速飞行场景做了针对性优化，日常可用于航模爱好者户外飞行训练、航空科普教学演示，也能作为小型航拍设备的搭载平台完成低空近距拍摄任务，在青少年航空科技教育活动中，也可作为实体教具帮助参与者理解固定翼飞行的基本气动原理。整机翼展设定为1300毫米，机翼主体采用6毫米厚度的德普朗板材加工，这种材料的比强度表现优异，在保证机翼结构刚度、抵抗飞行过程中气动弯折形变的同时，能尽可能控制整机自重，降低动力系统的负载压力，提升续航表现。

　　从气动布局设计来看，这款机型采用上单翼布局，机翼与机身顶部连接，这种布局的重心位于机翼下方，飞行过程中具备天然的自稳特性，对于遥控操作的新手十分友好，即使短时间内操作失误，飞机也能在气动作用下逐步恢复平稳飞行状态，降低炸机概率。机翼表面做了平直翼型设计，没有采用复杂的凹凸翼型，一方面降低了板材加工的难度，手工制作时仅需按照切割线完成板材裁切、拼接即可完成机翼主体制作，另一方面平直翼在低速飞行下的升阻比表现足够满足这类小型航模的飞行需求，起飞滑跑距离短，对起降场地的要求不高，普通的开阔草坪、平整硬化路面都能完成起降操作。

　　机身部分采用半硬壳式结构设计，前部预留了动力电机、电调、电池的安装舱位，安装边界做了通用化设计，可适配市面上常见的22系列外转子无刷电机，电池舱的尺寸可容纳3S 1500mAh到2200mAh的锂聚合物电池，方便使用者根据自身对飞行重量、续航时间的需求调整配置。机身中部设置了机翼安装定位槽，装配时可直接将机翼卡入定位槽后完成粘接固定，不需要额外做复杂的定位校准，能有效降低装配误差，保证机翼安装角处于设计范围内，避免飞行中出现升力不对称、偏航等问题。机身后部延伸至尾翼的部分做了截面收窄处理，在保证结构强度的前提下减少尾部结构重量，避免整机重心过度靠后影响飞行稳定性。

　　尾翼部分采用常规的平尾加垂尾布局，平尾负责控制飞行过程中的俯仰姿态，垂尾搭配方向舵控制航向，舵面与主翼面之间采用铰接结构，预留了足够的舵面偏转行程，舵机安装位设置在尾翼前方的机身内部，传动连杆采用硬质钢丝加工，传动间隙控制在极小范围内，保证舵面操作的响应精度，避免飞行过程中出现舵面虚位导致的操控滞后、姿态抖动问题。起落架采用后三点式设计，前起落架设置在机身前部电机舱下方，搭配橡胶轮圈，可吸收起降过程中的地面冲击，两个后起落架安装在机翼下方的机身两侧，轮距设定合理，地面滑行时具备足够的侧向稳定性，不容易出现侧翻问题。

　　在细节设计上，机翼表面预留了舵机安装的沉槽，副翼舵机可直接嵌入机翼内部安装，不会突出机翼表面破坏气动外形，减少飞行过程中的寄生阻力。机身侧面设置了检修口盖，日常维护、更换电池、调整设备时不需要拆解整个机身结构，仅需打开口盖即可完成操作。整机的所有拼接部位都做了定位止口设计，手工装配时不需要复杂的夹具定位，仅需依靠止口即可保证各部件的相对位置精度，降低普通爱好者的制作门槛。机翼与机身的连接部位做了局部加强处理，粘贴了额外的板材补强片，应对飞行中遇到气流冲击、粗暴着陆时的载荷，避免连接处出现断裂问题。

　　从实际使用的角度出发，这款机型的飞行速度区间控制在每小时30到60公里，既不会因为速度过快导致新手操作反应不及，也不会因为速度过差抗风能力不足，在3级以下风力的户外环境下都可以稳定飞行。整机的所有结构部件都采用板材切割拼接的方式制作，不需要复杂的曲面成型工艺，不管是个人爱好者手工制作，还是小批量加工生产都具备很高的可行性，零部件的加工精度要求不高，普通的激光切割设备即可完成所有板材零件的加工，加工成本可控。在航空科普教学场景中，参与者可以亲手完成整机的装配、调试过程，直观理解固定翼飞机的各个部件功能、气动原理、结构受力特点，比纯理论教学的接受度更高。对于航模爱好者而言，这款机型的改装空间充足，可根据自身需求更换不同拉力的动力系统、加装飞控模块、航拍吊舱等拓展设备，满足不同场景下的使用需求。
