模块化集成式卫浴空间三维结构设计

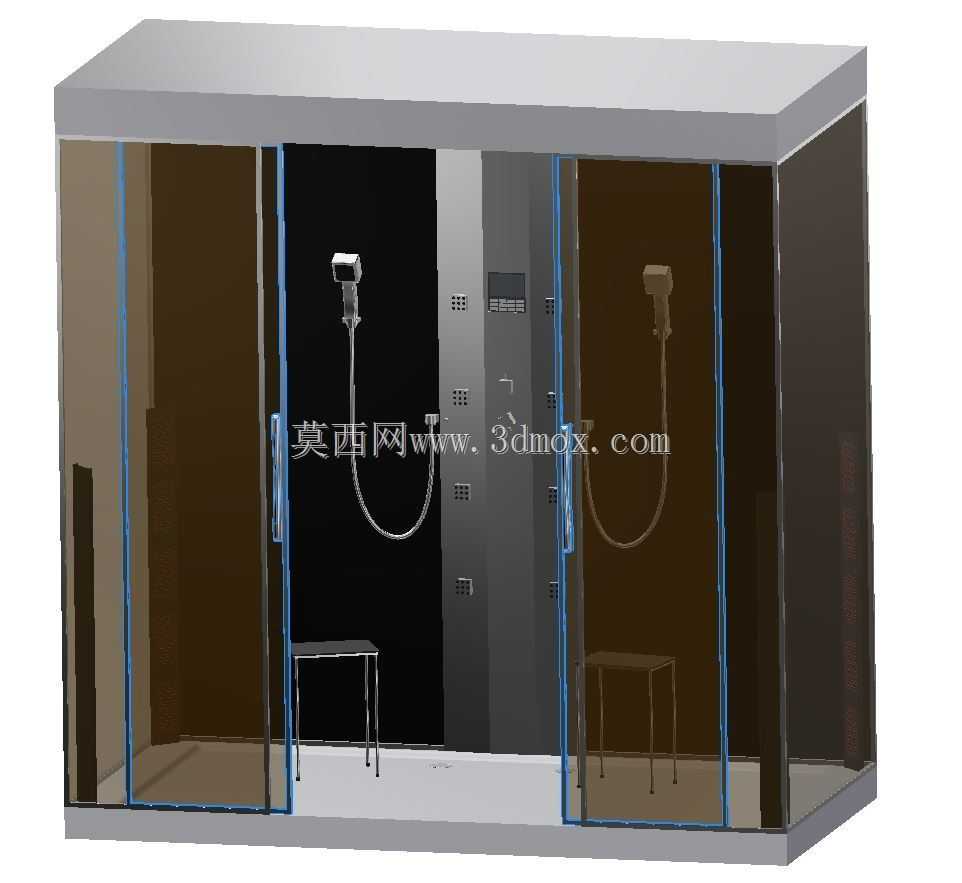

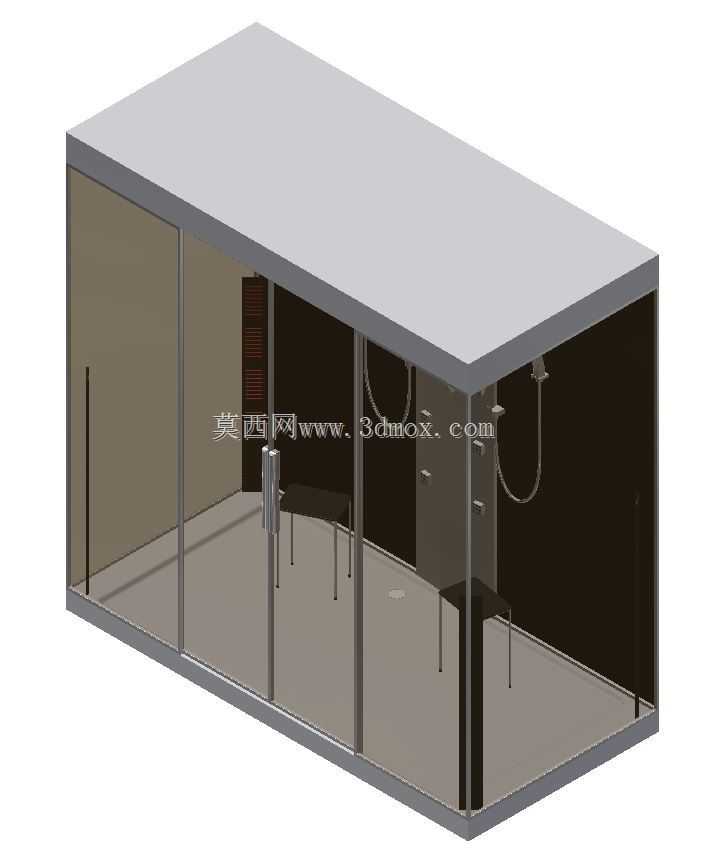

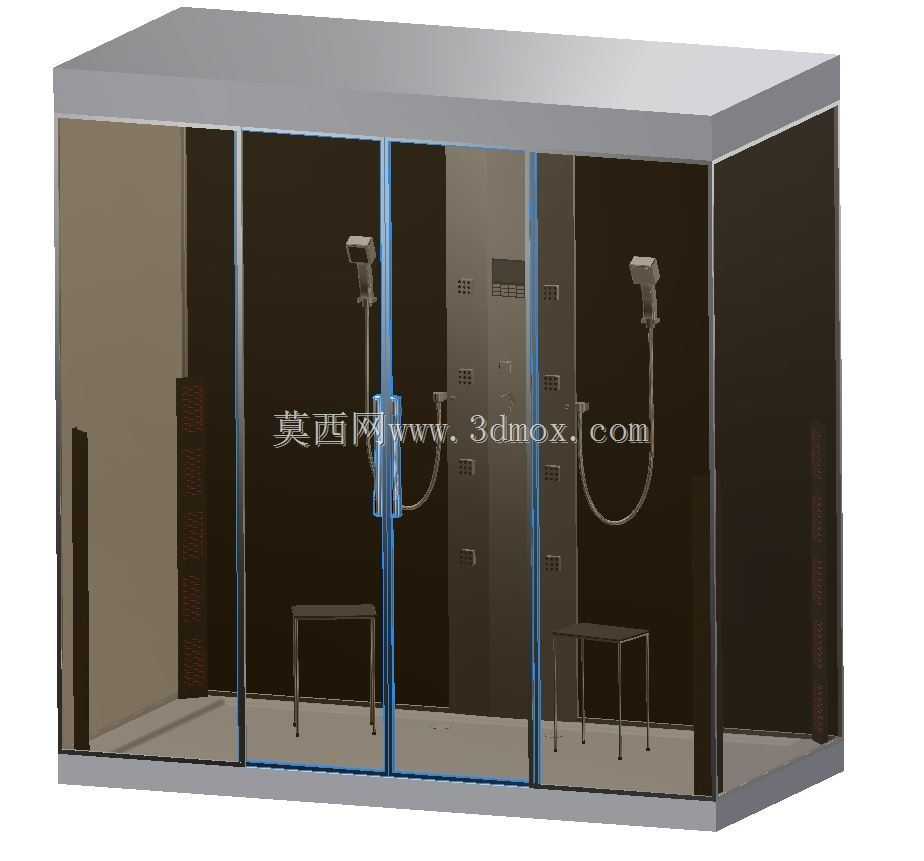

　　在装配式建筑、临时安置空间、小型商用配套场景中，集成式卫浴单元的应用占比逐年提升，这类预制化舱体不需要现场做防水、贴砖等湿作业，整体吊装到位后接好给排水与供电线路即可投入使用，能大幅缩短施工周期，降低现场施工的人工成本与质量不可控风险。这款集成卫浴舱体在设计阶段就充分考虑了狭小空间的功能排布逻辑，整体外轮廓高度2380mm，宽度2320mm，深度1100mm，属于窄进深的侧入式布局，适配走廊侧边、建筑边角等常规卫浴模块难以利用的狭长空间，安装时仅需要预留对应尺寸的平整地面，周边留出20mm的安装调整间隙即可完成就位，不需要额外做结构加固，适配绝大多数轻钢建筑、集装箱改造空间的承重要求。从功能分区来看，

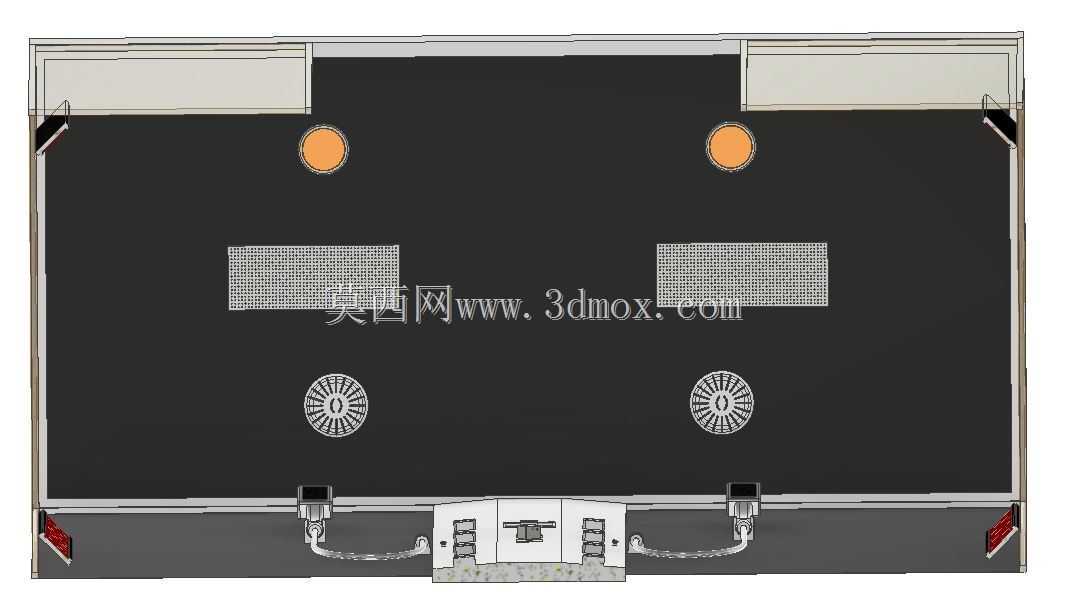

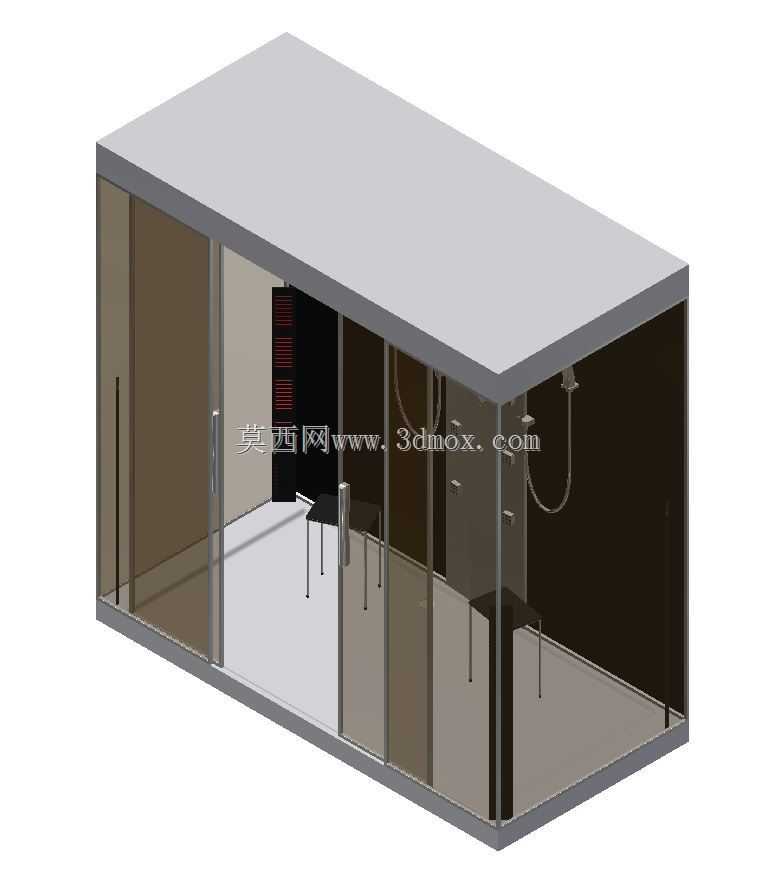

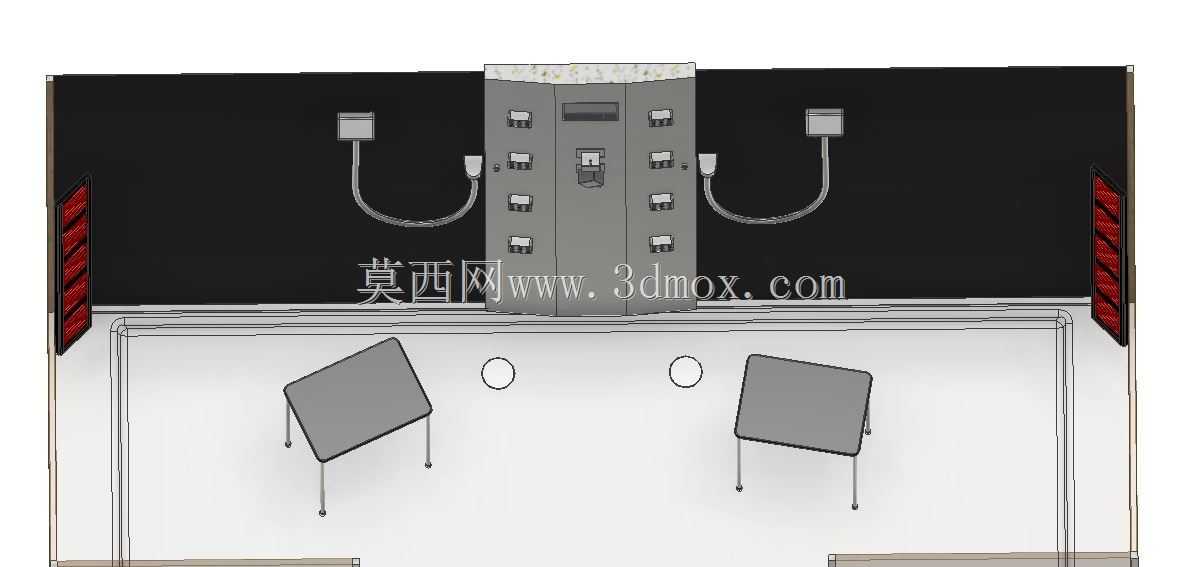

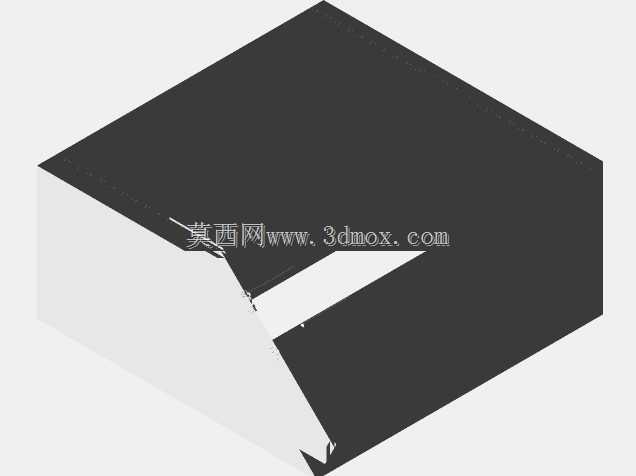

　　舱体内部沿进深方向做了干湿区的隐性划分，靠近入口的区域预留了盥洗与坐便安装位，内侧区域设置淋浴区，玻璃隔断采用半透茶色钢化玻璃，既保证了淋浴区的隐私性，又不会让狭小空间产生过于压抑的封闭感，顶部采用整面平顶设计，内部预留了排风、照明线路的走线槽，不需要现场额外开槽布管。框架部分采用铝合金型材拼接结构，所有连接角位都做了密封胶条预留槽，出厂前即可完成整体密封性测试，杜绝传统现场施工卫浴容易出现的墙角渗水、缝隙发霉等问题，底部采用一体化模压防水底盘，翻边高度达到120mm，即使淋浴区排水出现短暂堵塞，也不会出现水体外溢到舱外的情况。设计过程中对内部操作空间做了反复校核，站立区域的净宽度保证在800mm以上，满足成年人正常转身、

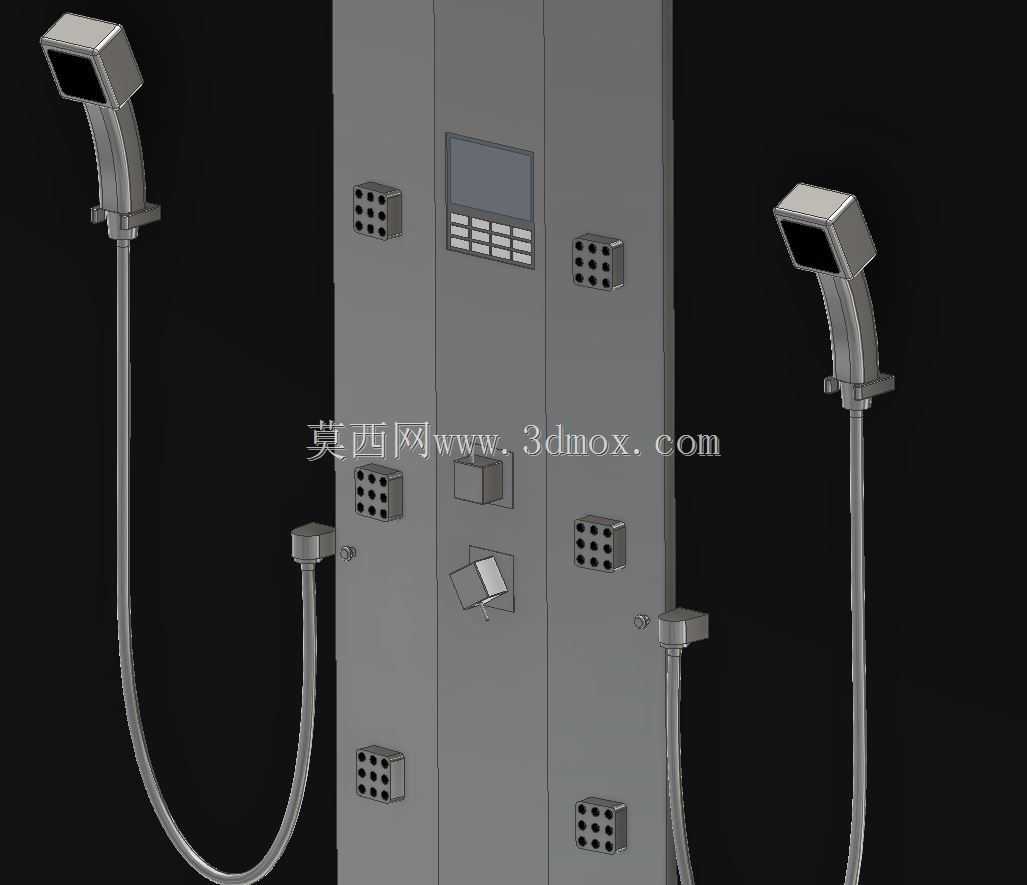

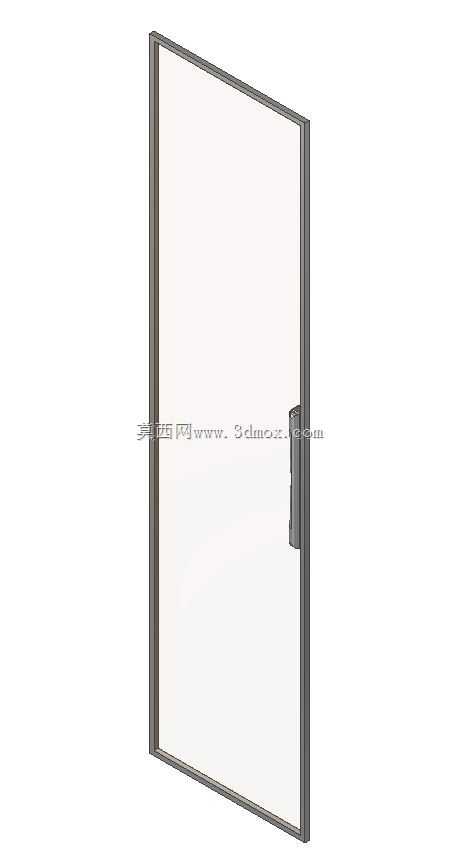

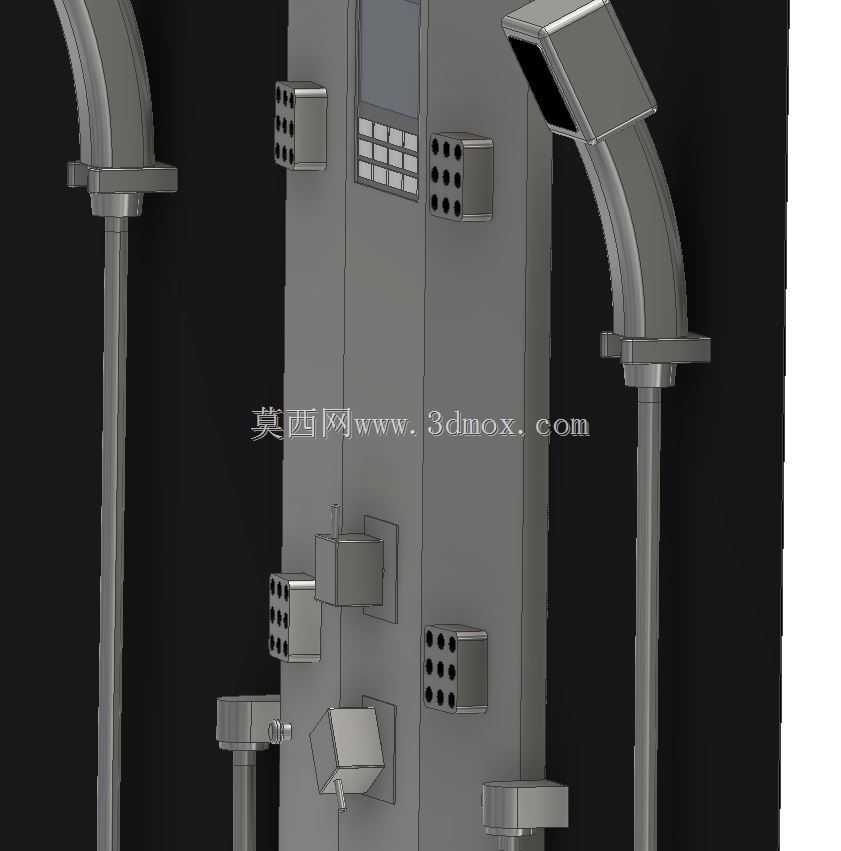

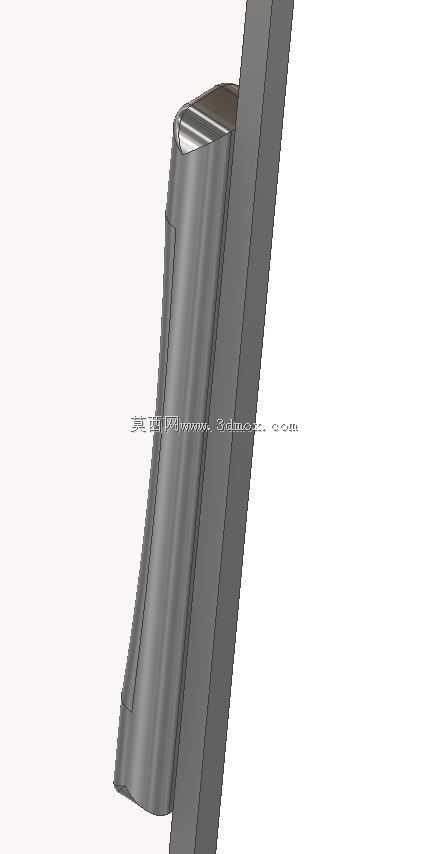

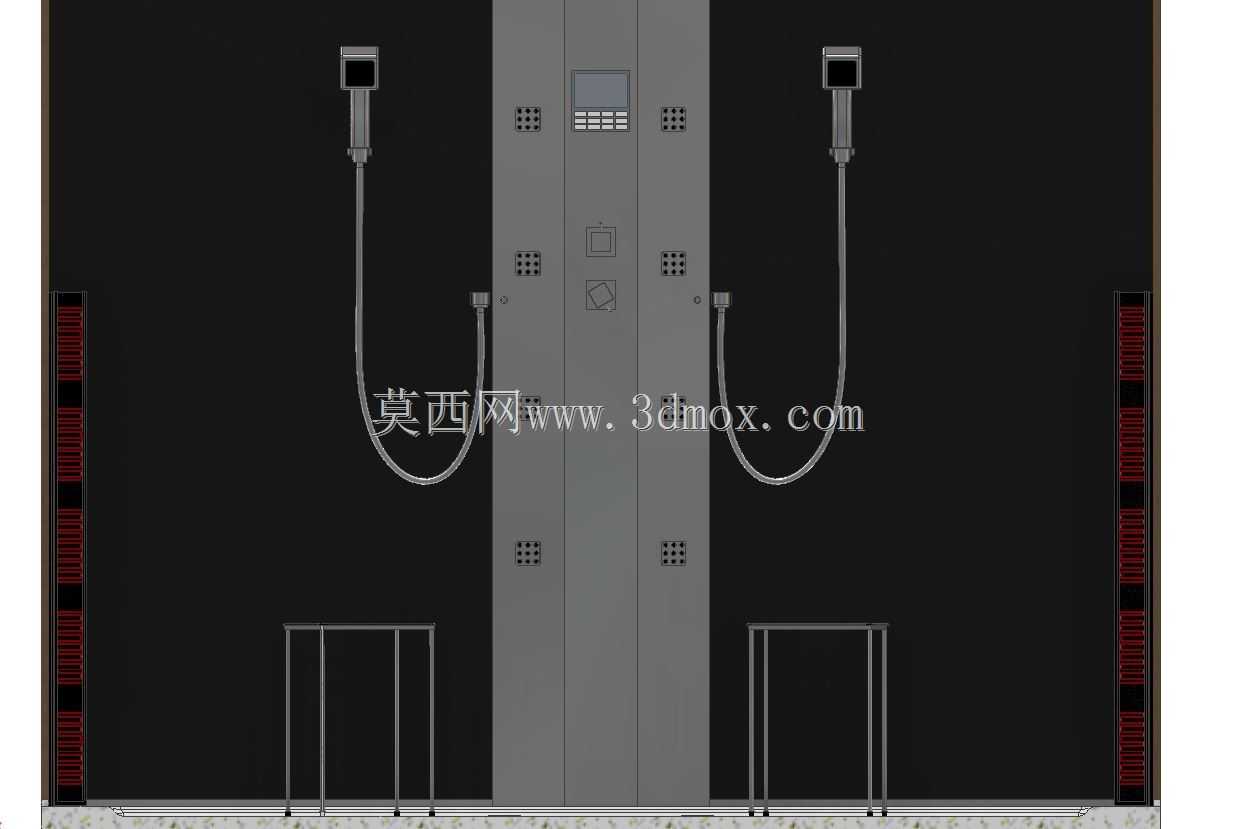

　　操作的空间需求，淋浴区的花洒安装高度预留了2100mm的安装位，适配绝大多数身高人群的使用习惯，入口推拉门采用上吊轨设计，地面没有凸起轨道，避免走动时绊倒的风险，同时上吊轨的密封结构也能更好阻挡淋浴水汽外溢。这类集成舱体除了应用在酒店、公寓的标准化装修外，在野外作业营地、应急安置点、小型办公空间配套等场景也有很高的适配性，整体重量控制在合理区间，普通的手动液压叉车即可完成场内转运，不需要动用大型吊装设备，后期维护时所有内部配件都采用标准化接口，不需要破坏舱体结构即可完成配件更换。建模过程中对所有板材的拼接公差做了严格控制，相邻板材的拼接缝隙预留0.5mm的打胶间隙，既保证安装时的可调整余量，又不会因为缝隙过大影响外观平整度，玻璃隔断的固定件全部做了隐藏式设计，外观看不到外露的螺丝头，提升整体整洁度的同时也减少了卫生死角，降低后期清洁维护的工作量。
