西门子iQ500系列滚筒式干衣机外观结构

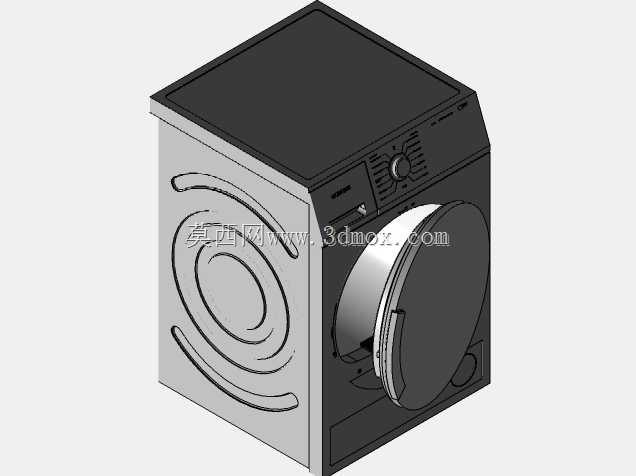

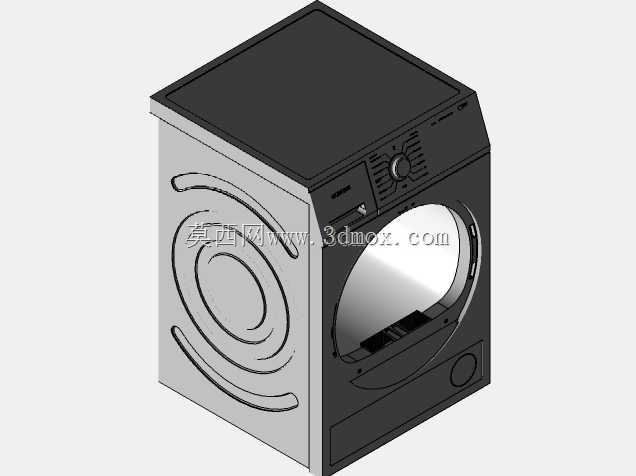

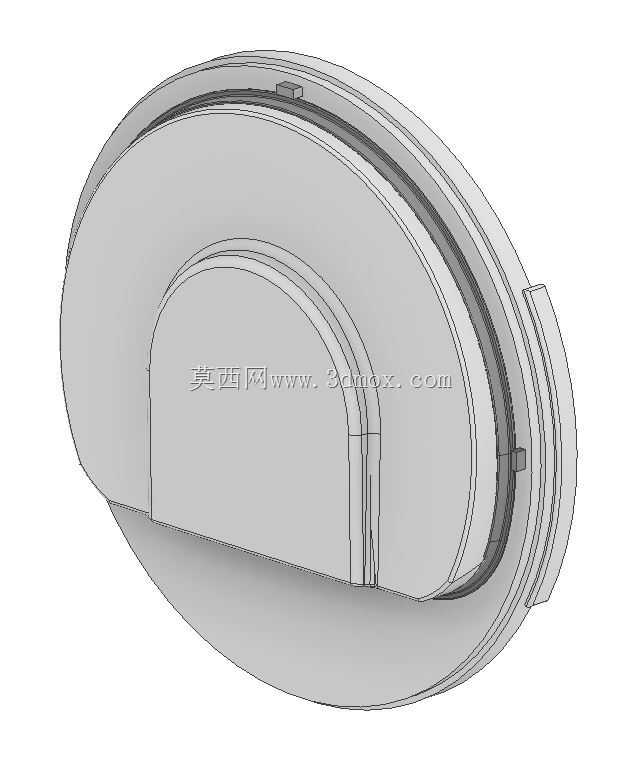

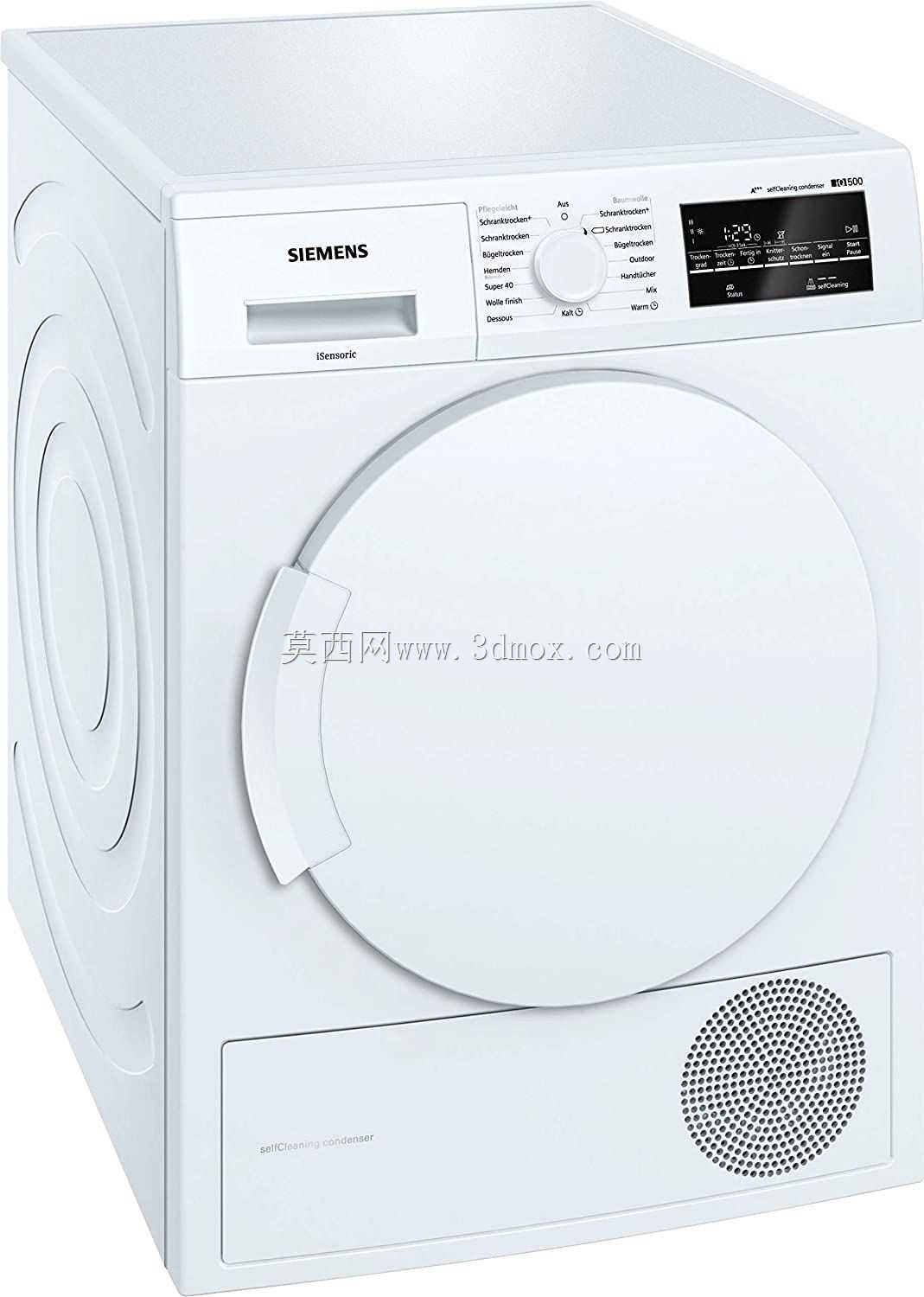

　　在民用家电的结构设计领域，嵌入式干衣机的结构适配一直是家装一体化场景下的核心设计要点，这款对应西门子iQ500系列的干衣机结构，首先要满足的就是标准橱柜嵌入的安装边界要求，整机采用方正的立方体外轮廓，顶部为平整的承重台面，可适配常规600mm宽度的标准橱柜预留位，安装时侧面与橱柜侧板的预留间隙控制在合理范围，既保证安装时的操作空间，也能避免运行振动带来的结构干涉。从实际使用场景来看，这类干衣机主要配套家庭洗衣区域使用，可与同系列洗衣机叠放或者并排嵌入阳台、洗衣柜空间，承担织物烘干、除螨除皱的功能，正面的大直径滚筒门采用下沉式铰链结构，开门角度可满足大尺寸织物取放的需求，门圈的密封结构预留了安装槽位，可对应装配橡胶密封圈，

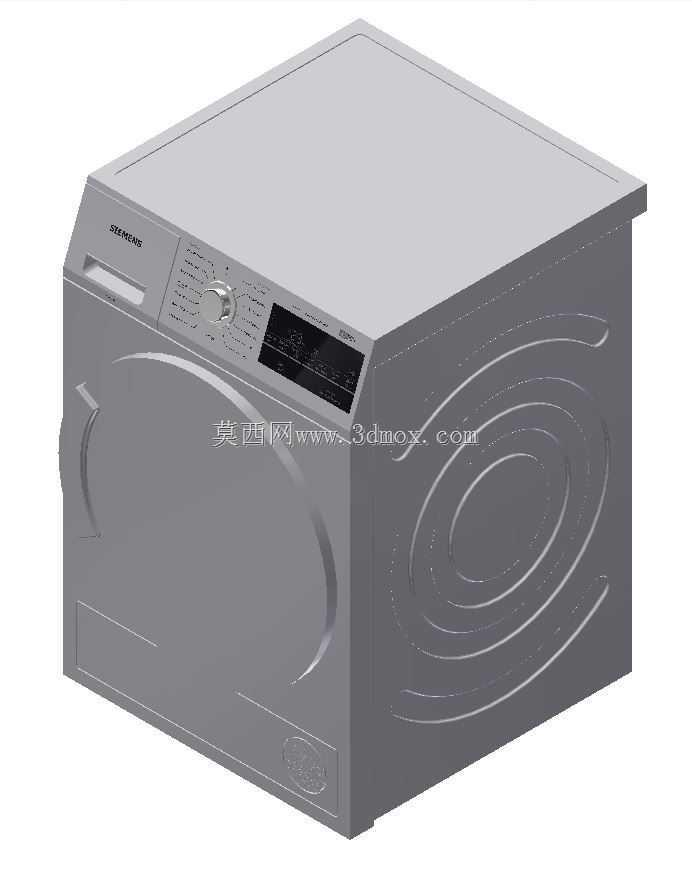

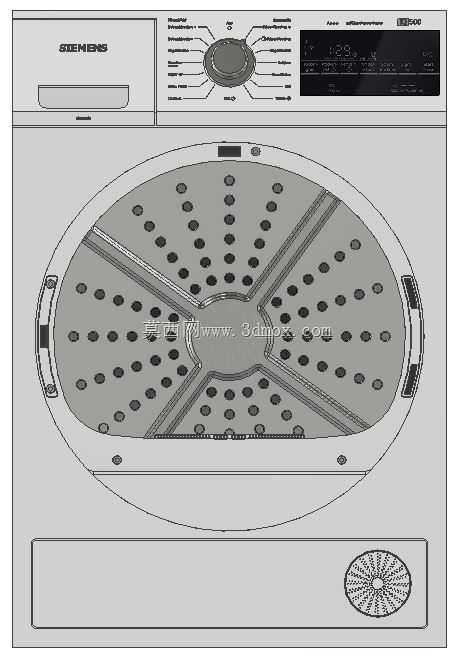

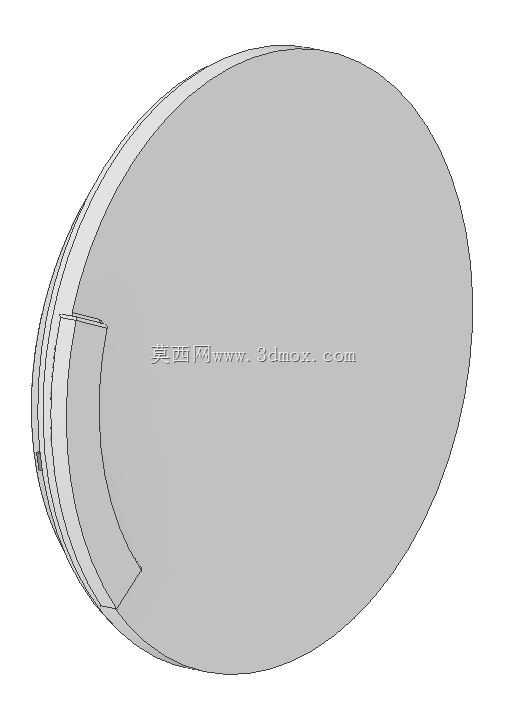

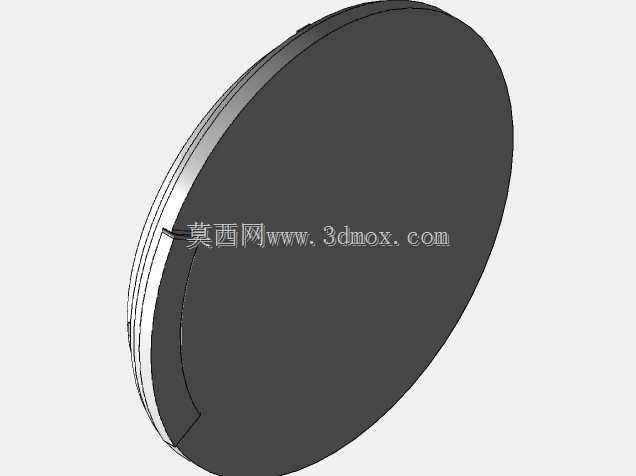

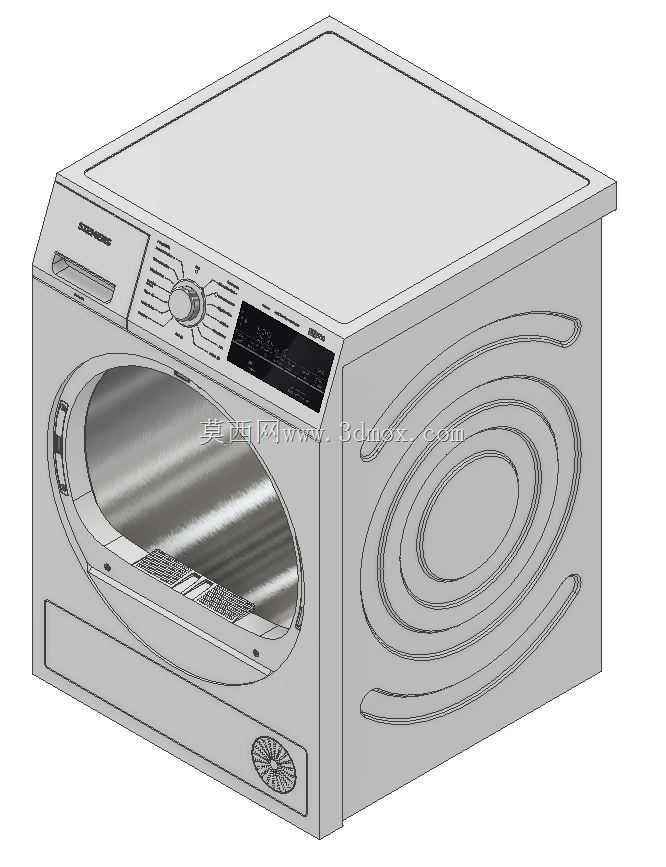

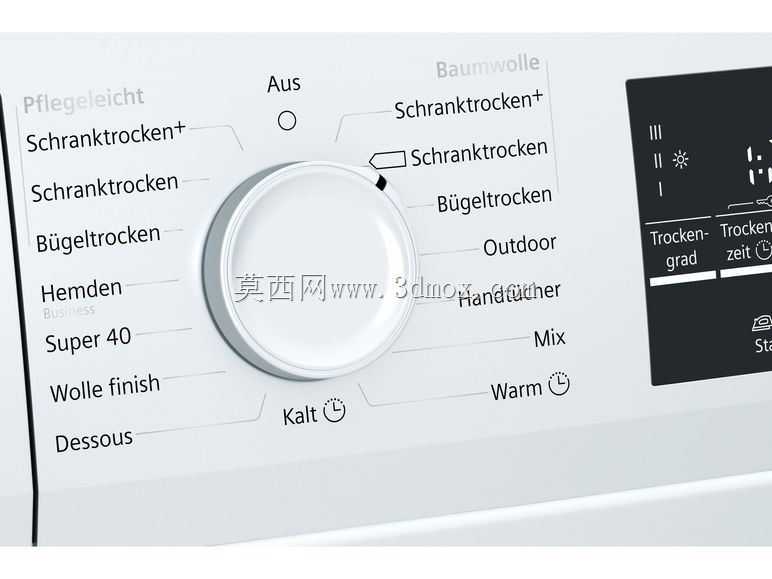

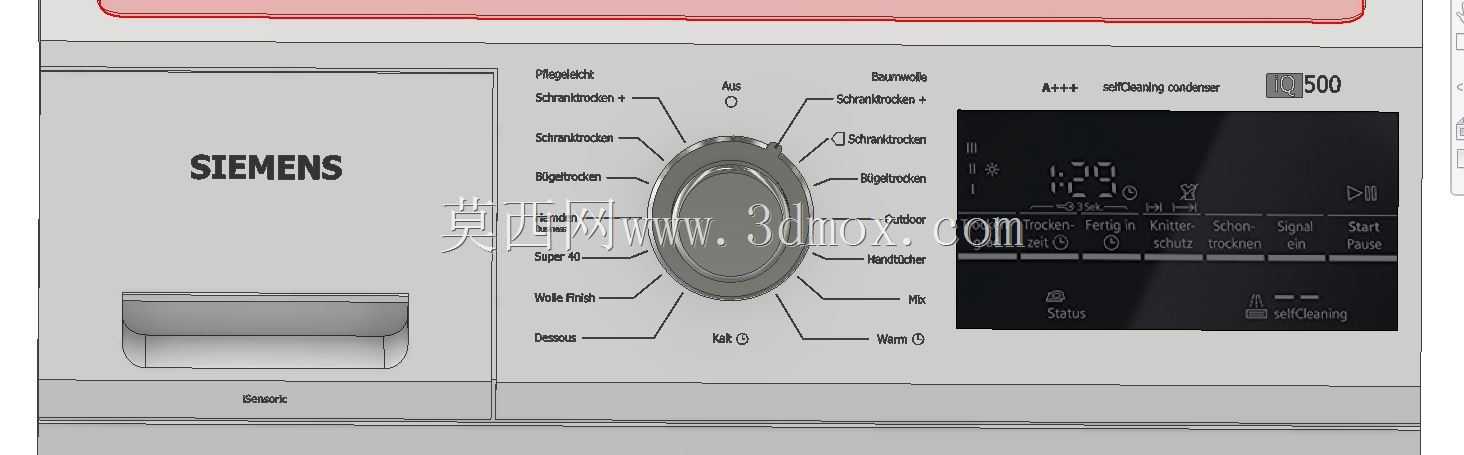

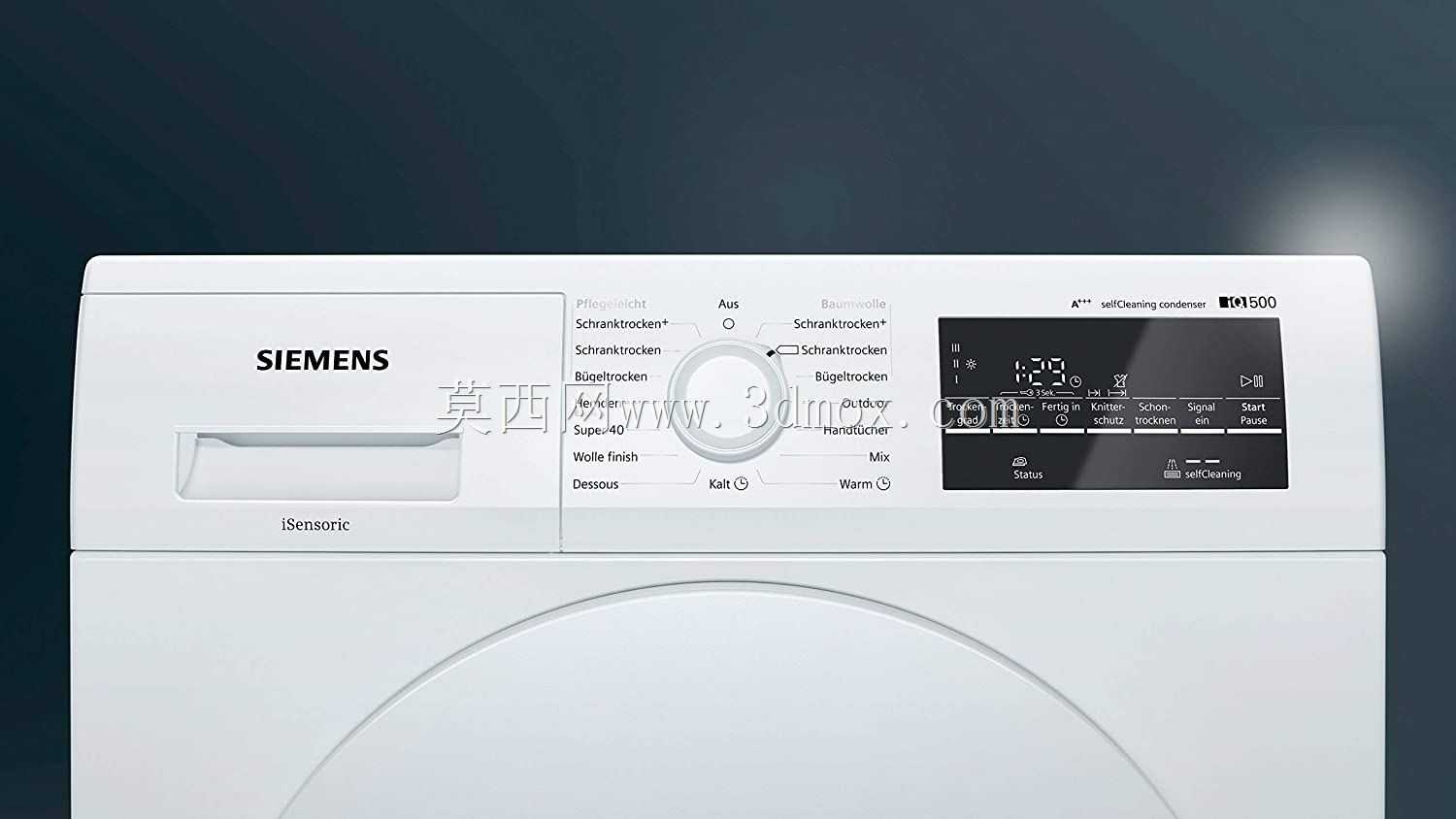

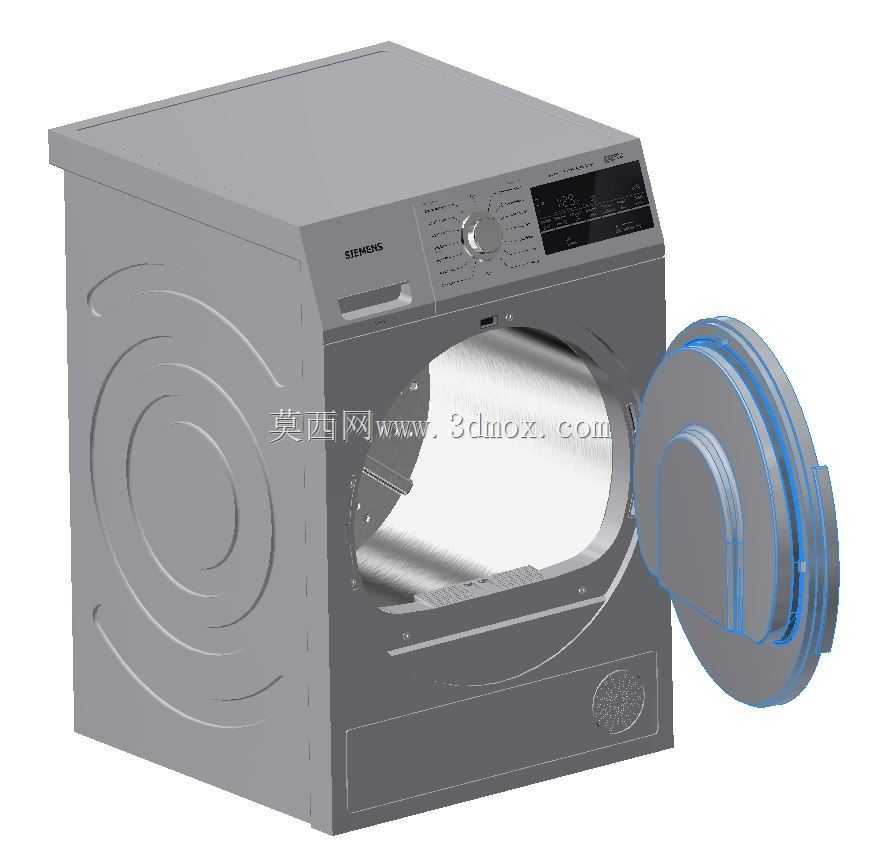

　　避免烘干过程中热量外泄。控制面板区域设置在机身正面上方的斜切区域，这个角度的设计充分考虑了站立操作时的视线角度，旋钮与触控区域的排布符合人机工程学要求，操作时无需过度弯腰即可完成程序选择。机身侧面的压型结构并非单纯的装饰设计，凹凸的环形加强筋可以在不增加板材厚度的前提下提升侧板的结构刚度，降低设备高速运转时的侧板共振噪音，同时压型的走向也兼顾了内部风道的布局走向，可让内部循环热风的流道更顺畅。在建模思路上，这款结构优先还原了整机的外观装配关系，外箱体采用薄钣金件的折弯特征建模，各个边角的折弯半径符合钣金加工的工艺要求，避免出现无法落地的直角尖角结构；正面的门玻璃采用弧形曲面建模，还原了实际产品的透视弧度，控制面板的旋钮、

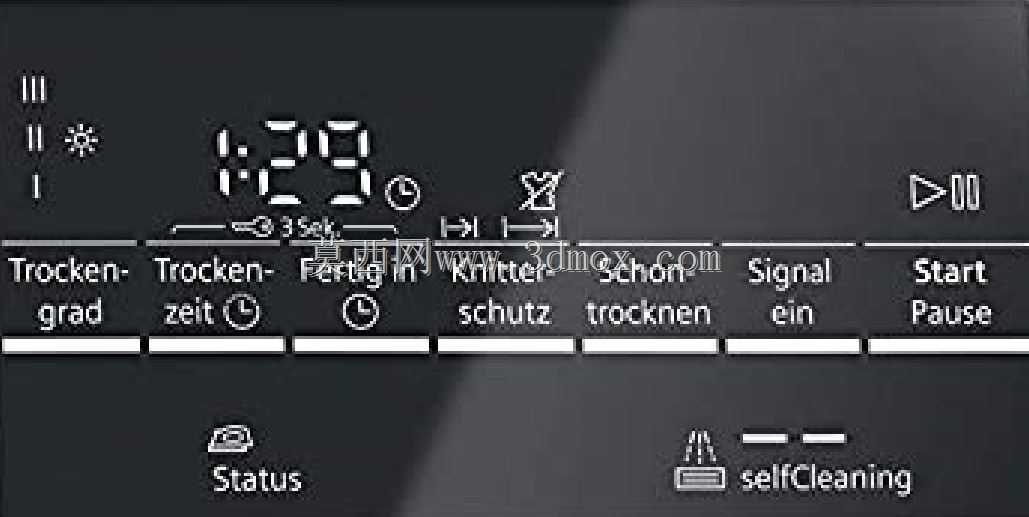

　　显示屏区域都做了分层的特征设计，可直接用于后续的内部结构细化或者产品渲染展示。设备底部预留了可调支脚的安装位置，可根据地面的平整度调整整机水平，避免运行时出现晃动移位，背部的结构预留了排风、管线的接出空位，可适配不同安装场景下的管线排布需求。从结构设计的细节来看，机身正面的品牌标识区域、底部的装饰盖板都做了对应的特征预留，抽屉式的绒毛收集器位置在门圈下方，这个位置的设计方便用户每次烘干完成后清理绒毛，无需弯腰探入机身内部，日常维护的便利性更高。整机的外轮廓没有突出的外置结构，所有边角都做了小圆角过渡，既避免安装过程中磕碰划伤，也符合家电产品的安全设计规范，嵌入式安装完成后可与橱柜面板保持齐平，视觉上更具整体性。

　　对于家电结构设计从业者来说，这类成熟量产产品的结构还原，可以帮助设计师快速掌握嵌入式家电的尺寸边界、人机交互区域的排布逻辑、钣金箱体的加强结构设计思路，在做同类产品的结构开发时，可参考其安装间隙预留、操作区域角度设置、侧板加强筋的布局方式，减少前期方案验证的试错成本。建模过程中对各个装配面的贴合关系都做了还原，比如门体与前板的配合间隙、控制面板与前板的搭接位置，都符合量产产品的装配公差要求，可直接用于方案展示、结构参考等场景，不需要再额外调整外观面的配合间隙。
