嵌入式冲浪按摩浴缸结构三维设计

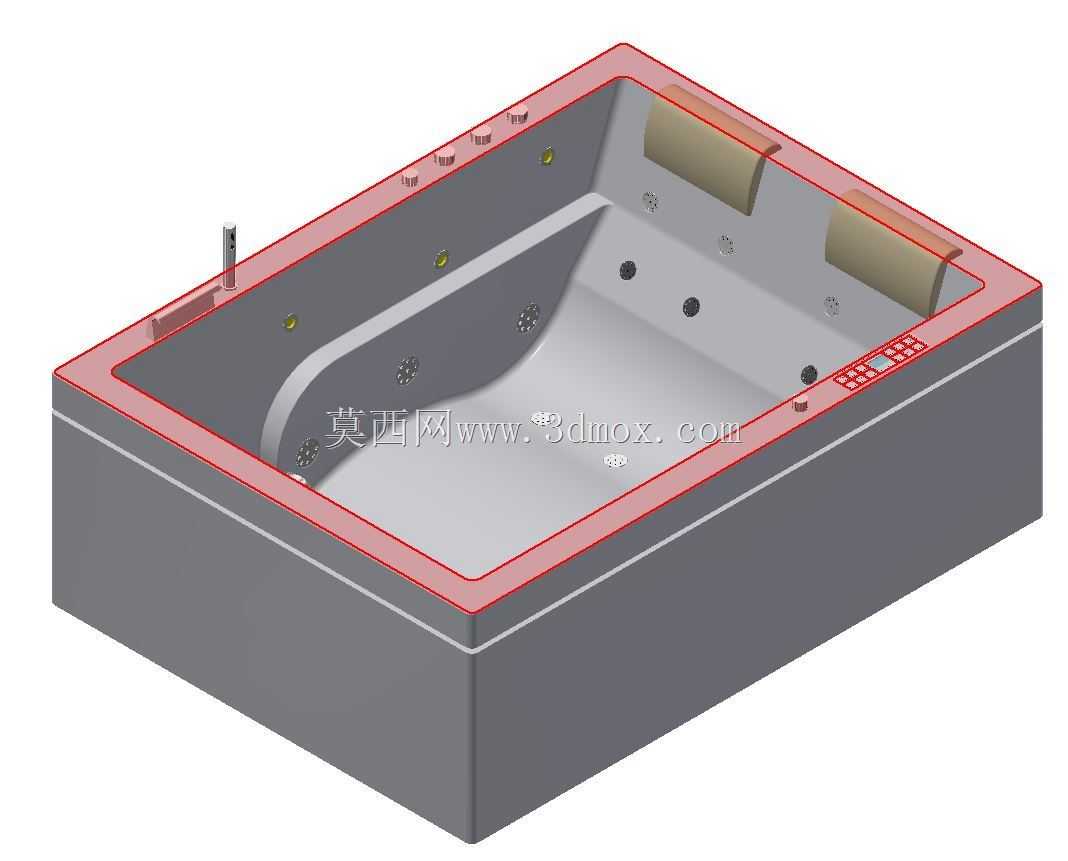

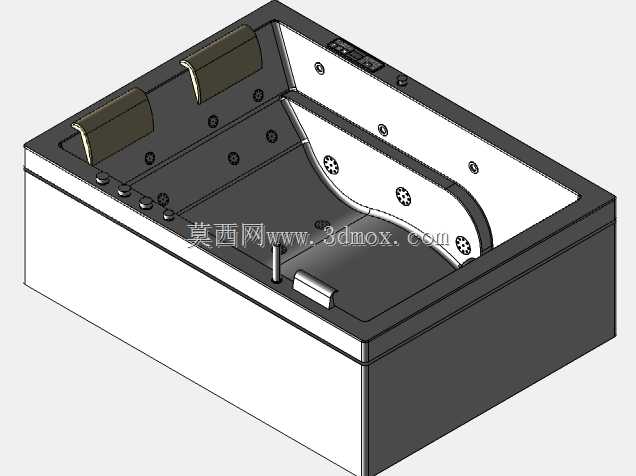

　　该三维模型还原的嵌入式冲浪按摩浴缸，主要面向家装卫浴、商用SPA会所、酒店客房卫浴场景使用，作为具备水疗按摩功能的洁具设备，可同时满足两人位的泡澡、水力按摩使用需求，区别于普通嵌入式浴缸，其结构集成了水力喷射、回水过滤、头枕倚靠、边缘置物、控制操作等多个功能模块，建模过程中对各部件的装配间隙、安装预留边界做了完整还原，可直接用于卫浴方案的空间排布校核、产品结构改型参考。从结构设计逻辑来看，缸体采用双层嵌套结构，外层为设备安装腔体，预留了水泵、管路、线束的排布空间，内层为盛水腔体，曲面做了连续顺滑过渡，贴合人体倚靠的背部、腿部曲线，缸沿做了加宽翻边设计，翻边宽度匹配常规嵌入式安装的台面搭接需求，安装时仅需将缸体嵌入预留的地台坑位，

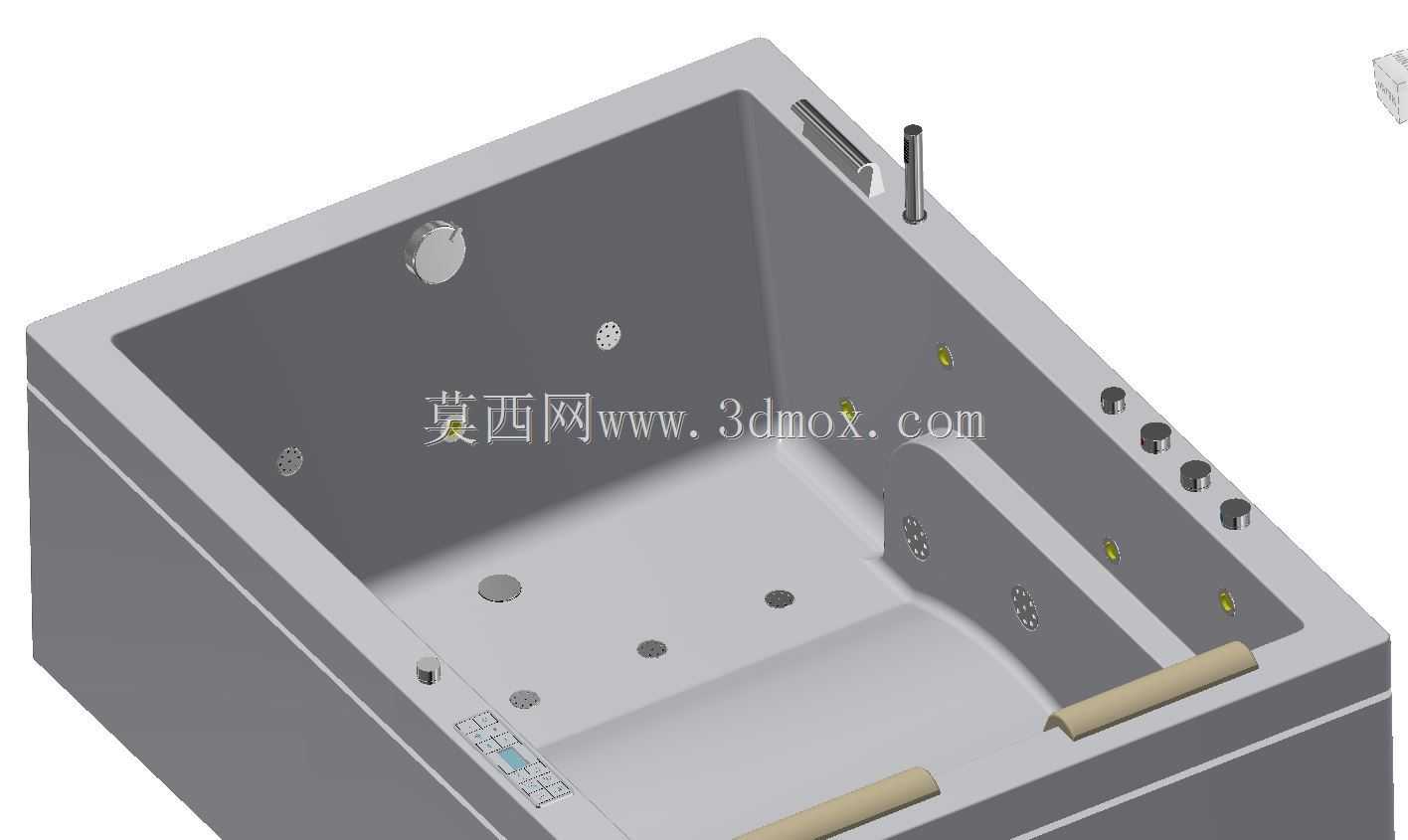

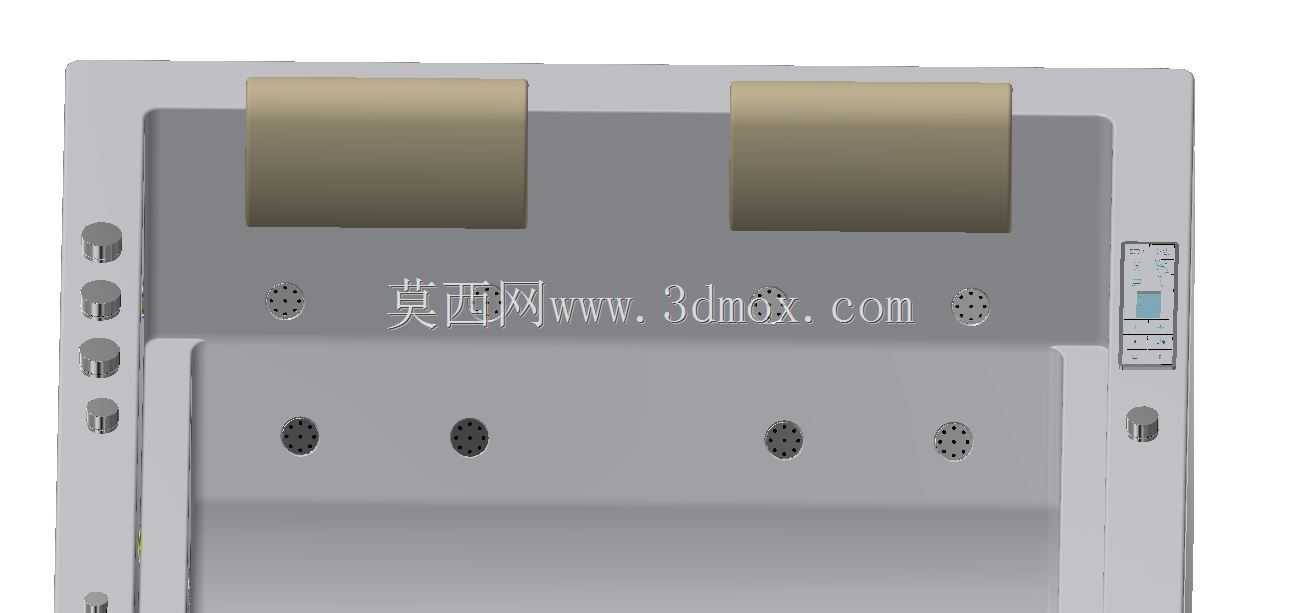

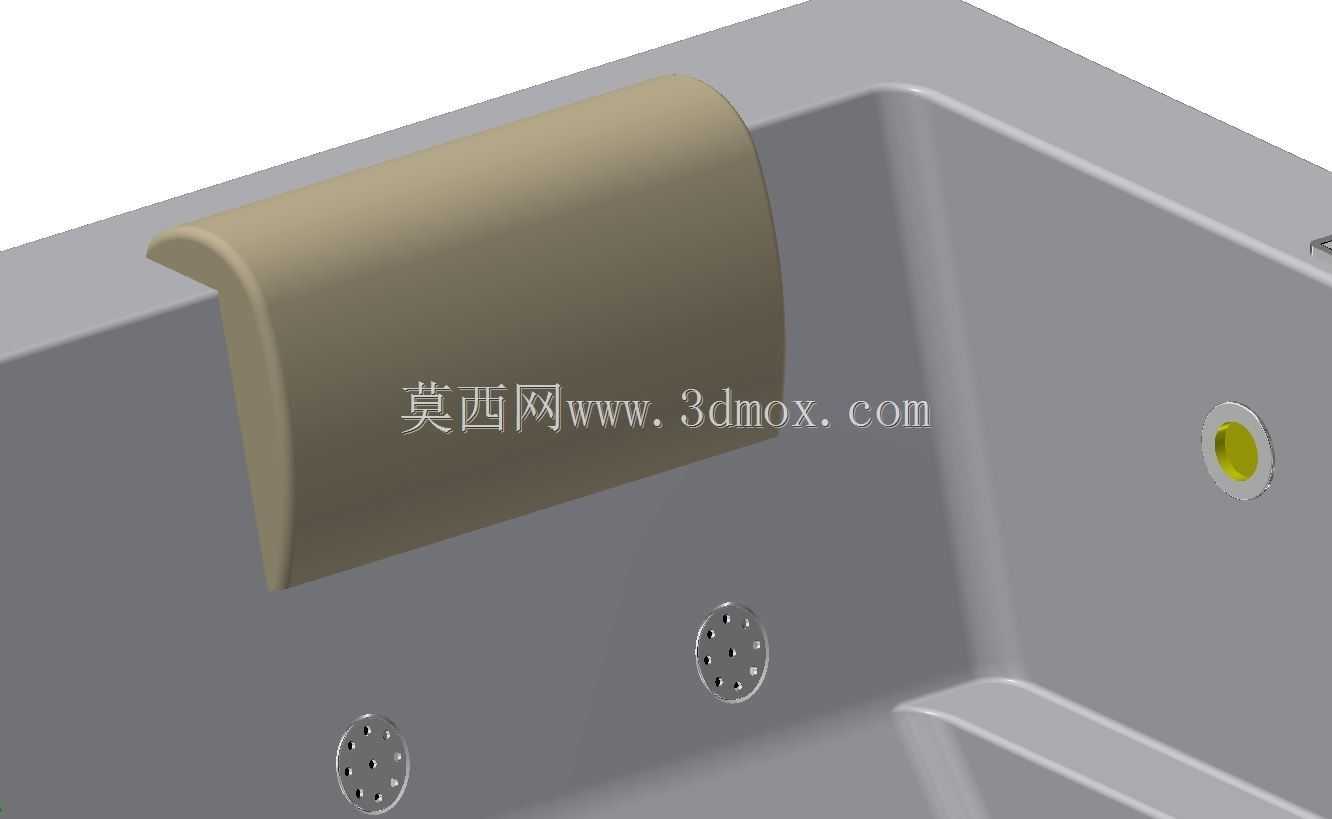

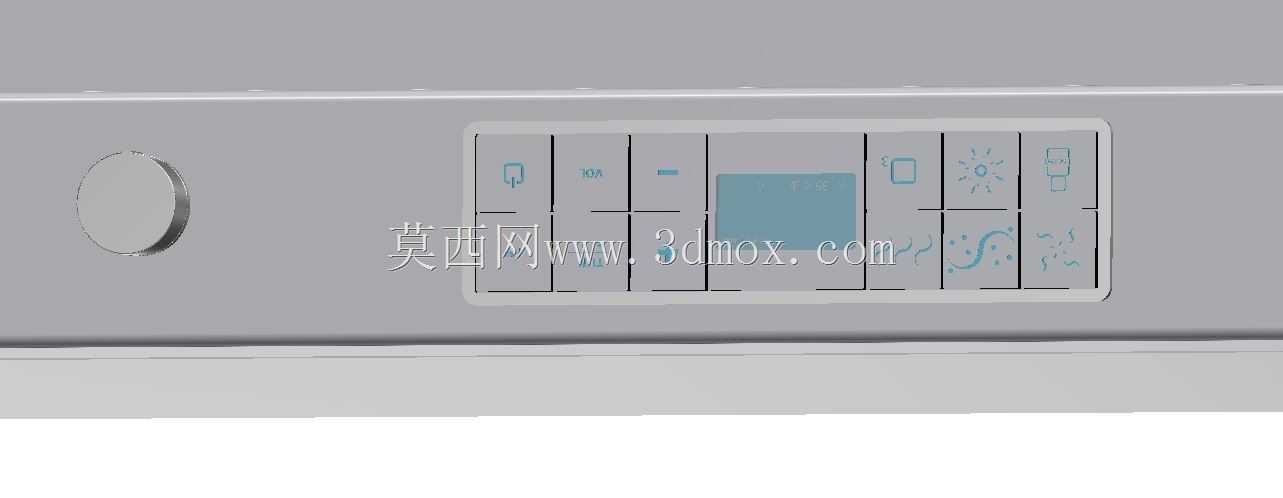

　　翻边搭在台面完成承重即可，无需额外做底部承重支架，降低现场安装的施工难度。缸体内部的喷射点位做了对称排布，分别对应人体背部、腰部、腿部的肌肉位置，每个喷孔的安装位都预留了标准管路对接接口，建模时还原了喷孔的沉台结构，可直接匹配市面上通用的万向按摩喷嘴，无需二次改孔；缸体上沿的三个头枕安装位做了卡扣式固定结构，头枕采用软包曲面造型，贴合人体颈部曲线，长时间倚靠不会产生硌压感，头枕可直接拆卸，方便日常清洁维护。缸沿一侧预留了嵌入式控制面板的安装位，开孔尺寸匹配常规触控式浴缸控制面板的安装尺寸，面板旁预留了置物凹槽，可放置洗浴用品、手机等随身物件，缸体边角做了圆弧过渡处理，避免磕碰造成的损伤，所有外露边缘都做了倒圆角处理，

　　符合卫浴产品的安全设计规范。从安装边界尺寸来看，模型还原的缸体整体外轮廓为长方形，长宽尺寸适配常规家庭卫生间的预留坑位，缸体深度满足成年人泡澡时的水位需求，外层设备腔的侧壁预留了进出水管、电源线的穿线孔位，安装时可根据现场管路走向选择对应方向的开孔，无需现场切割缸体；缸底做了倾斜坡度设计，最低处预留了排水口安装位，可保证缸内积水完全排空，无残留积水滋生细菌的问题。建模过程中对各部件的装配关系做了完整约束，缸体、头枕、喷嘴、控制面板、管路接口都为独立可编辑的零件，可单独拆分修改，比如调整喷孔位置、更改缸体尺寸、增减功能模块时，可直接在对应零件上修改特征，无需重新搭建整体模型；曲面部分采用连续G2曲率过渡，导出后可直接用于渲染效果图、

　　制作产品宣传物料，也可导入有限元分析软件，做缸体盛水后的承重变形校核、水流喷射路径模拟，验证结构设计的合理性。不同于普通浴缸的单一盛水功能，该结构在设计时充分考虑了商用场景的高频使用需求，所有易损件的安装位都做了快拆结构设计，后期维护更换喷嘴、控制面板时，无需拆开整个缸体，从缸内即可完成拆卸更换，降低后期运维成本；缸体翻边下方预留了密封胶条的安装槽，安装时打胶后可完全密封缸体与台面的缝隙，避免洗澡水渗入地台造成发霉、渗漏问题。
