西门子iQ300系列滚筒洗衣机外观结构

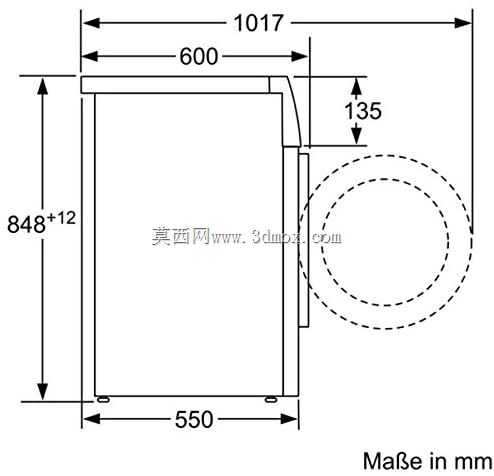

　　日常家用场景中，滚筒式洗衣设备已经成为多数家庭厨卫空间的标配电器，本次还原的西门子iQ300系列机型，是面向普通刚需家庭推出的主流容量洗涤产品，在结构设计上兼顾了嵌入式安装适配性与日常操作的人机合理性。从实际安装边界来看，这类机型的标准机身宽度多控制在600mm区间，深度适配常规橱柜预留的600-650mm安装位，高度匹配多数家庭洗衣区台面的850mm通用高度，机身背部预留了进水管、排水管与电源插座的走线空间，底部设置了可调支脚，能够适配地面存在微小高度差的安装场景，避免设备运行时因放置不平产生异常振动与噪音。

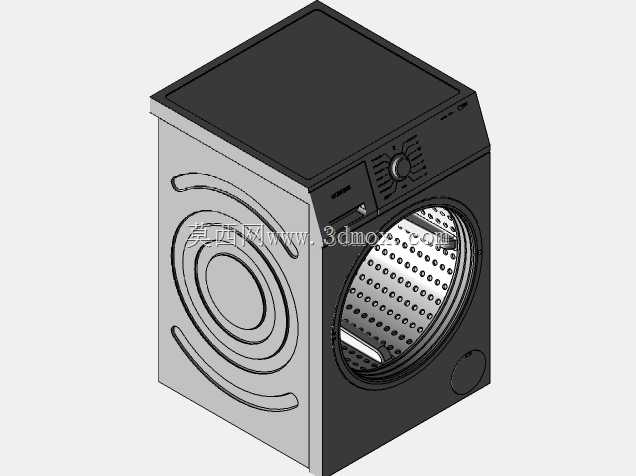

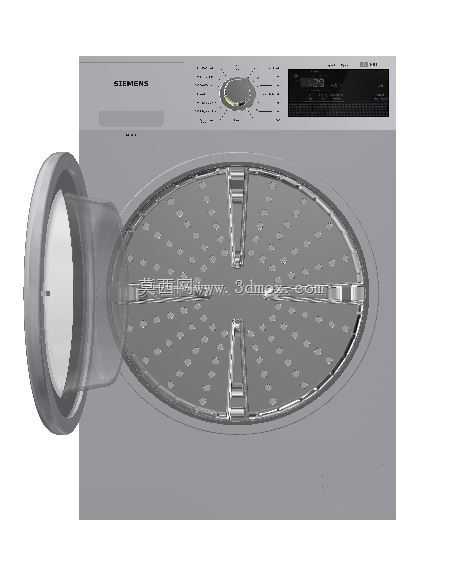

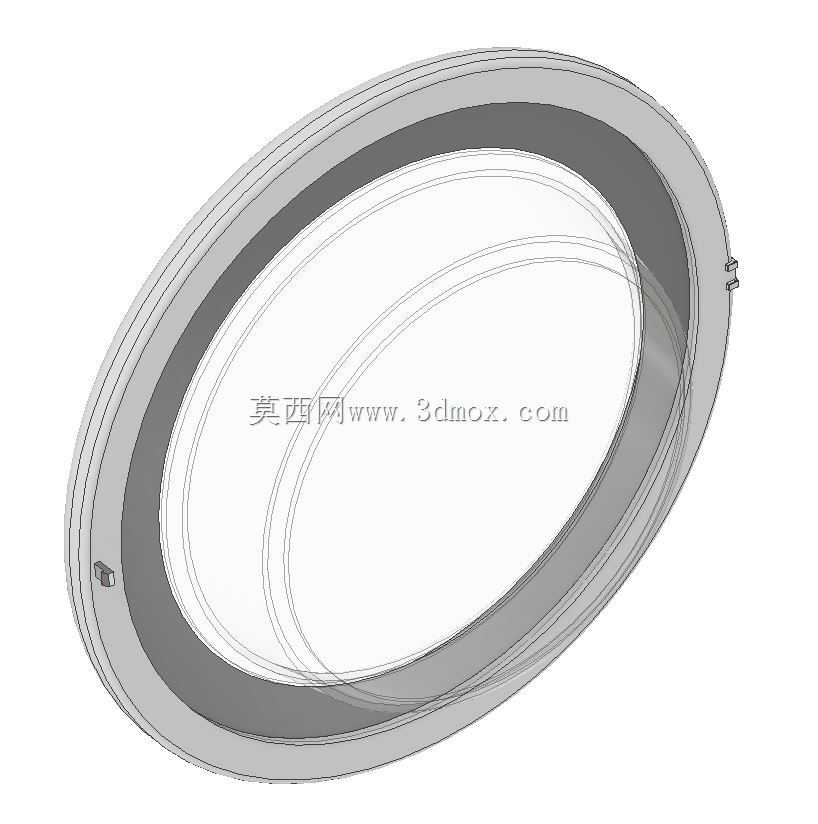

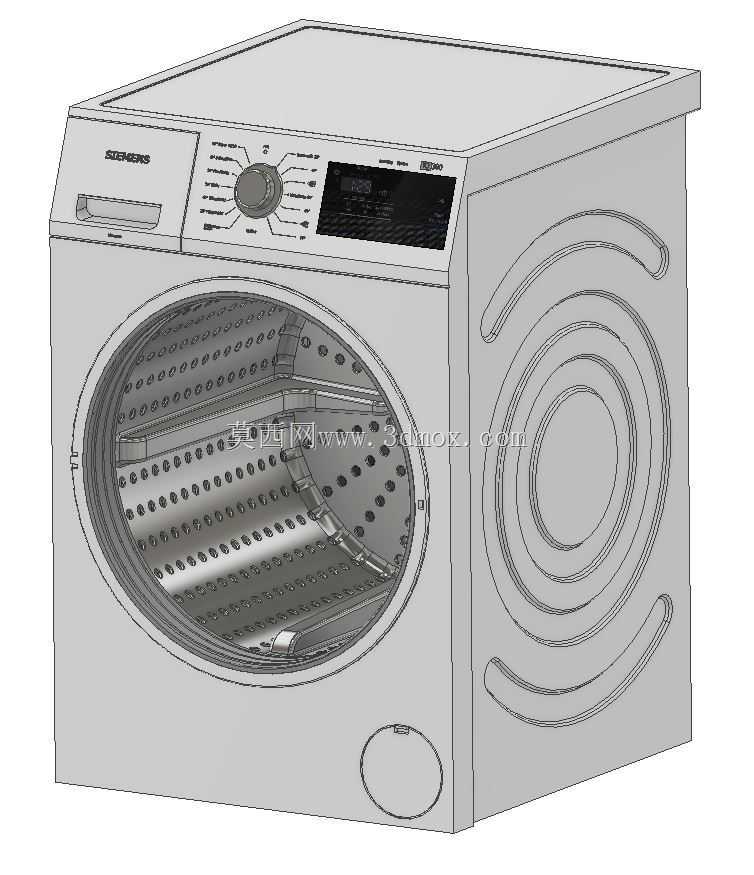

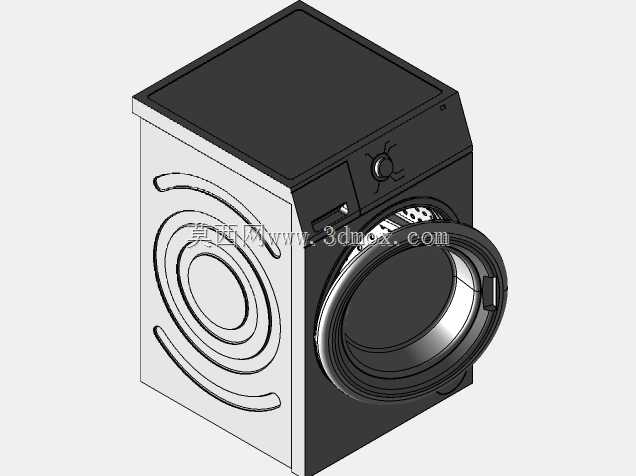

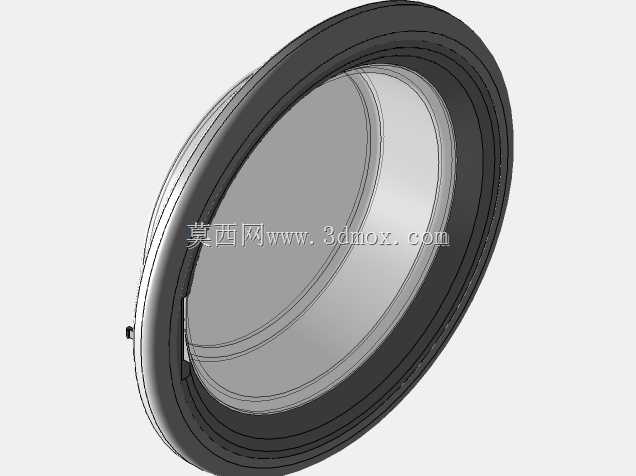

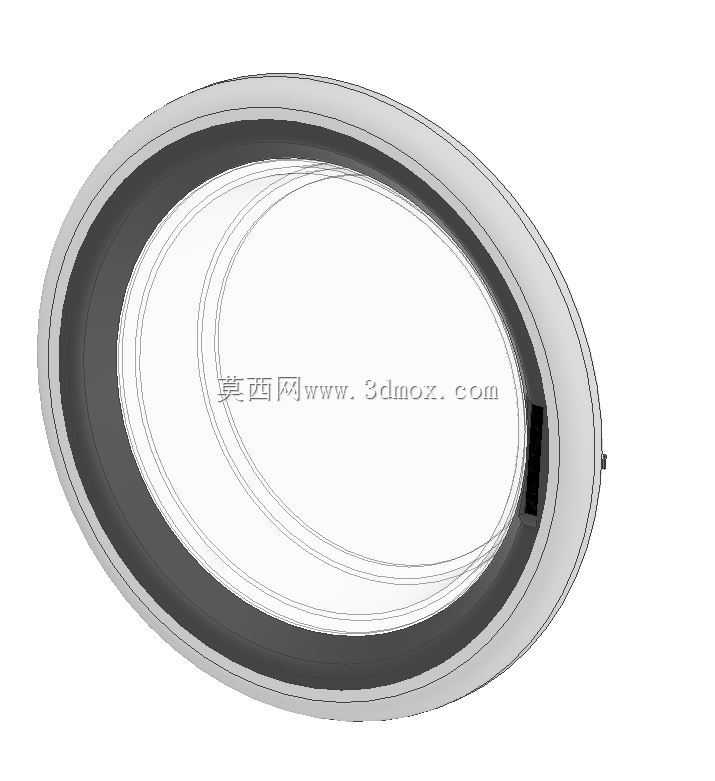

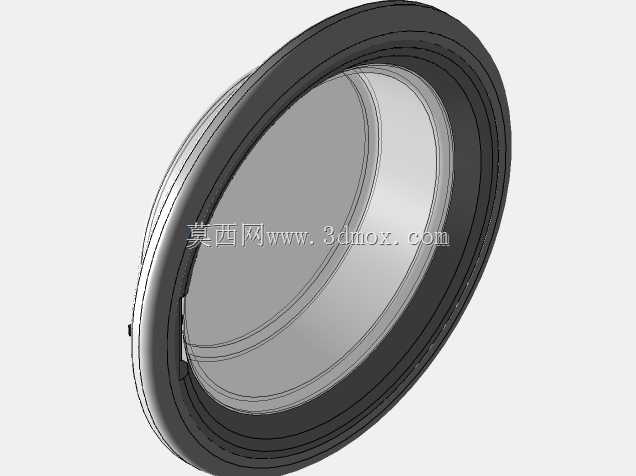

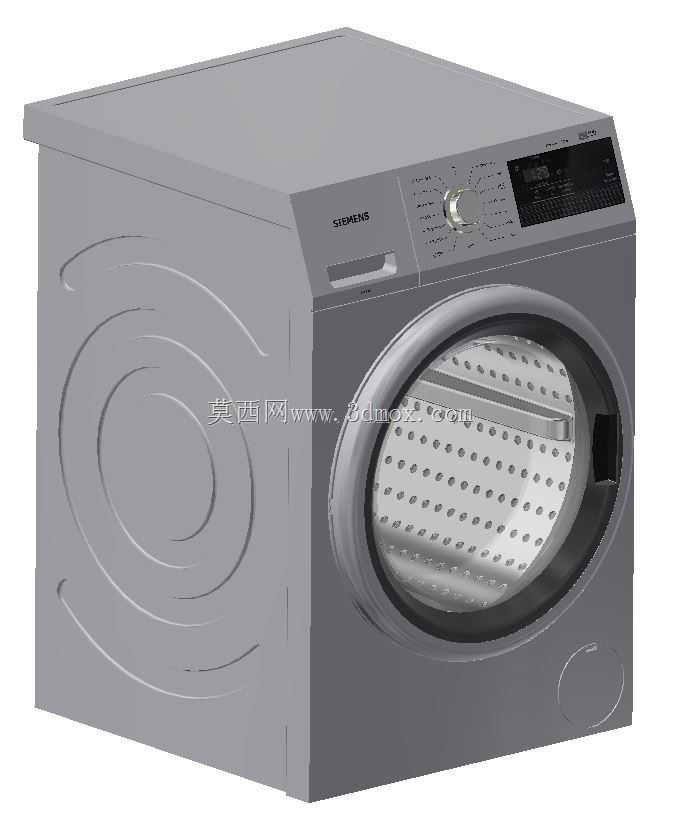

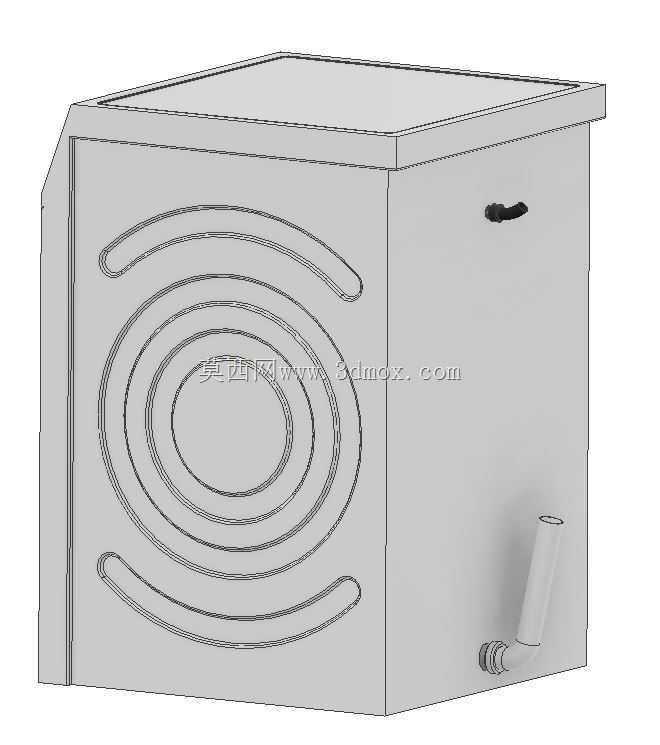

　　从设备实际用途出发，该机型核心承担家用织物的洗涤、漂洗、脱水工序，部分同系列机型还附带基础的烘干拓展功能，结构设计上围绕滚筒的动平衡特性做了大量适配：机身外壳采用一体式折弯钣金结构，侧部的环形加强筋并非装饰性设计，而是通过冲压成型的凹凸结构提升侧板的结构刚性，抵消滚筒高速旋转时产生的径向振动，避免长期运行后外壳出现形变松动。前侧的门体采用铰链侧开结构，门玻璃为弧形凸起设计，一方面能够扩大内筒的取放口空间，方便大件床品、外套的取放，另一方面弧形结构能够在洗涤过程中引导水流回落，减少门体位置的泡沫残留。

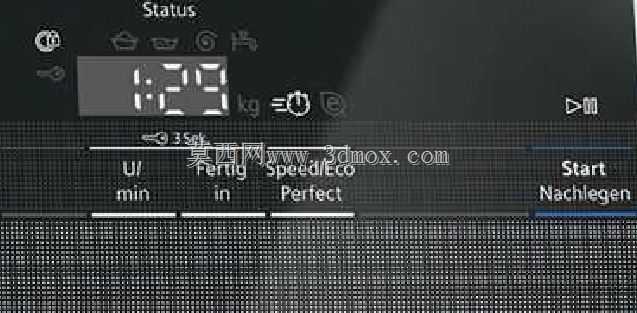

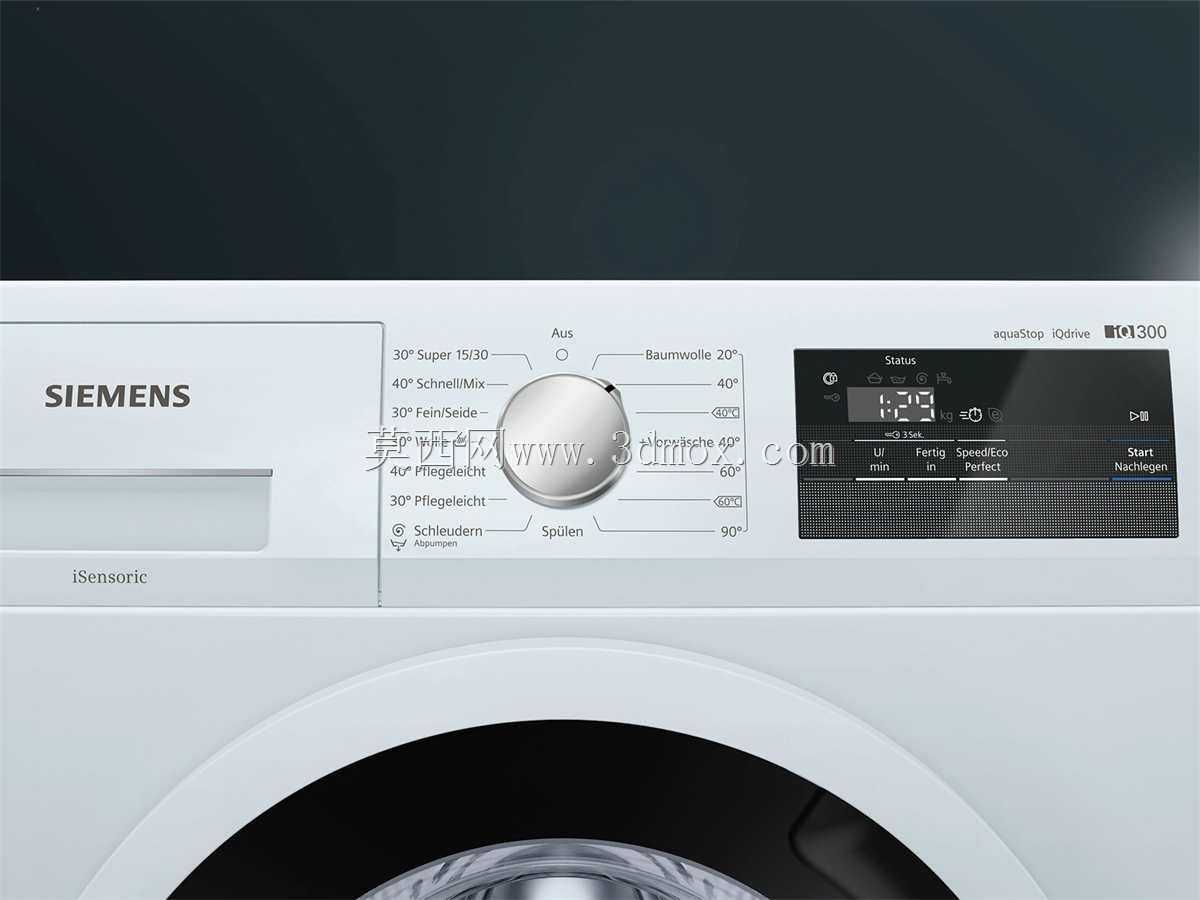

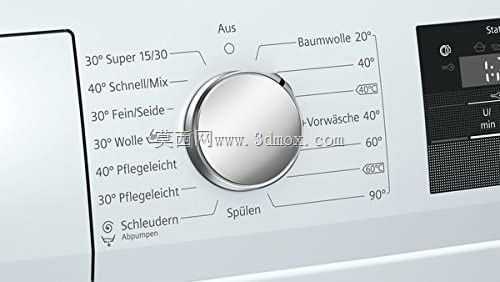

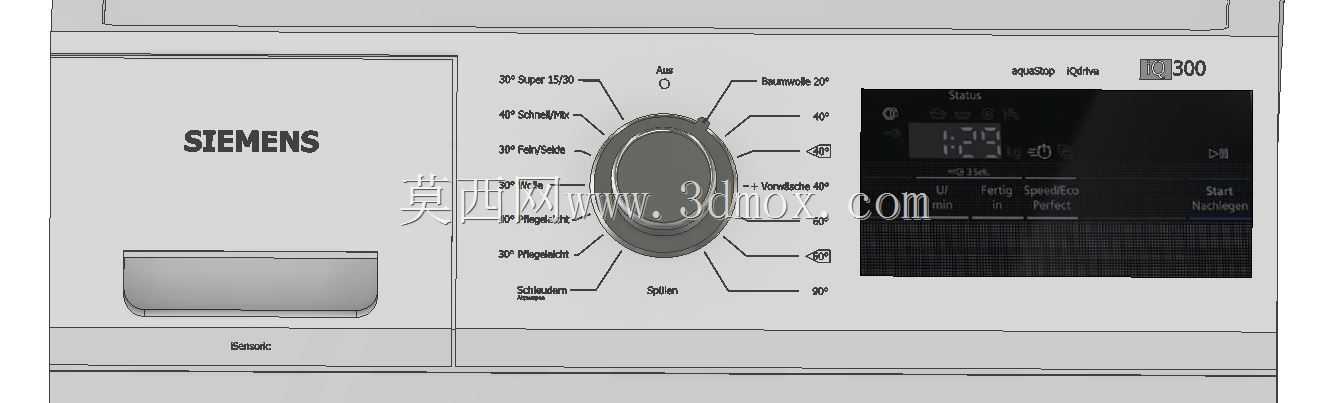

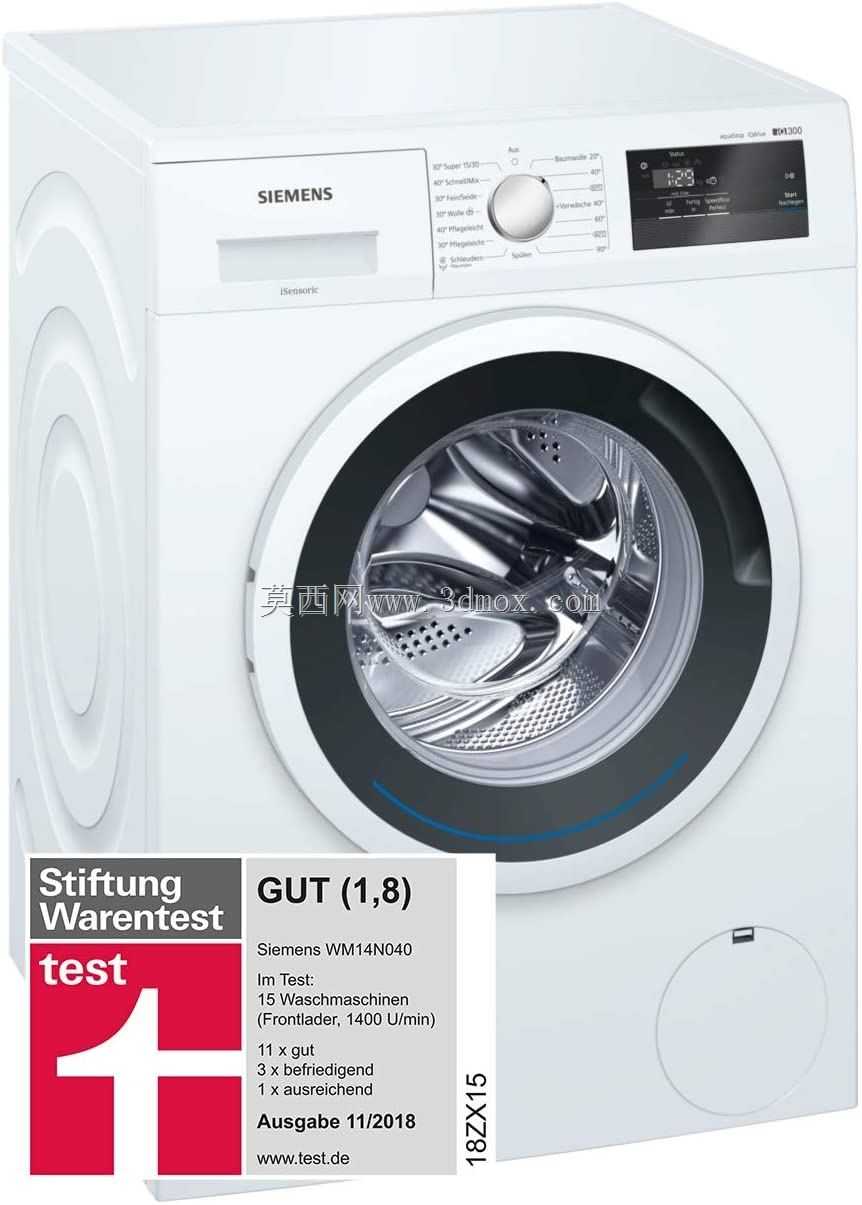

　　操作区域的布局完全贴合日常使用的人机交互逻辑，主控旋钮设置在前方面板左上区域，用户站立在设备前方时无需过度弯腰即可完成程序切换，配套的显示屏与功能按键紧邻旋钮布置，能够直观展示当前运行状态、剩余时长与参数设置。洗涤剂投放盒设置在面板左侧位置，采用抽拉式结构，内部划分了主洗腔、预洗腔与柔顺剂腔，不同腔室的流道结构做了差异化设计，能够在进水阶段通过水流负压将不同洗涤剂精准冲入内筒，避免不同洗涤剂提前混合影响洗涤效果。

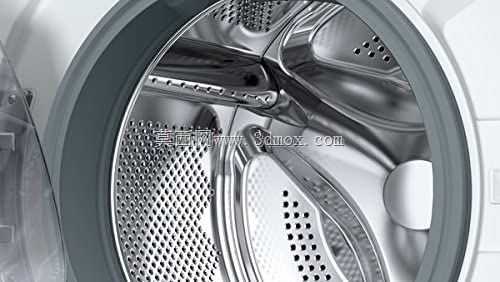

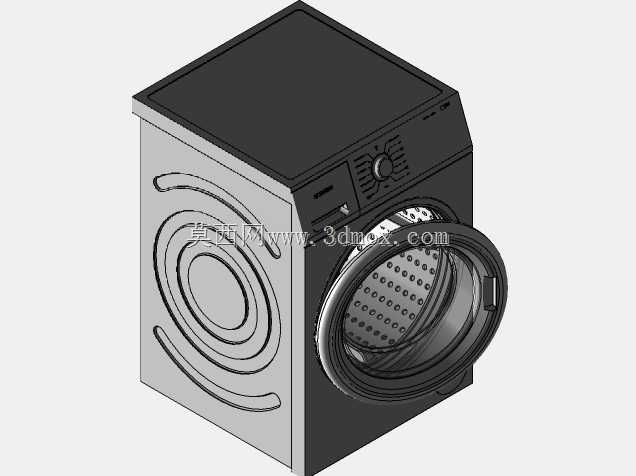

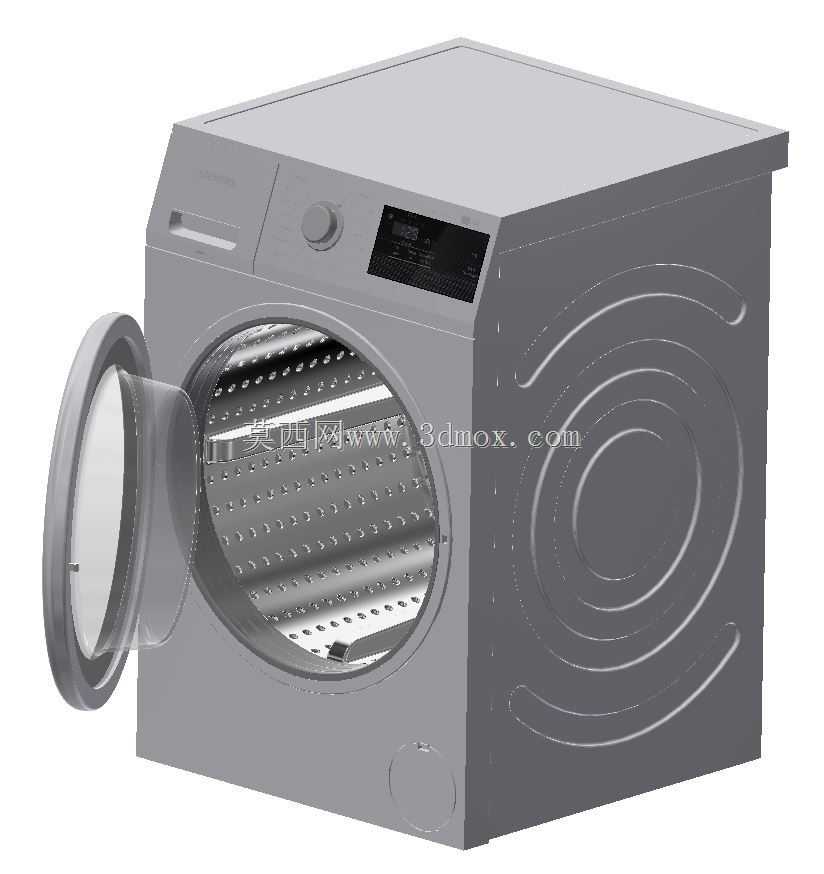

　　内筒结构的设计直接影响洗涤效果与衣物磨损率，该机型的内筒壁采用密布的冲孔设计，冲孔边缘做了圆滑打磨处理，既能够保证洗涤、脱水过程中的水流顺利通过，又能避免尖锐边缘勾丝损伤织物；内筒内侧的提升筋采用弧形曲面设计，在滚筒旋转过程中能够将衣物带到高处再自然落下，通过摔打作用去除织物污渍，相比波轮结构的摩擦洗涤方式，能够大幅降低高档面料的磨损程度。门封圈采用橡胶材质，截面为多褶皱结构，既能够保证门体关闭后的密封性能，防止洗涤过程中水液外漏，又能缓冲内筒运行时的径向窜动，避免内筒与前壳直接碰撞产生异响。

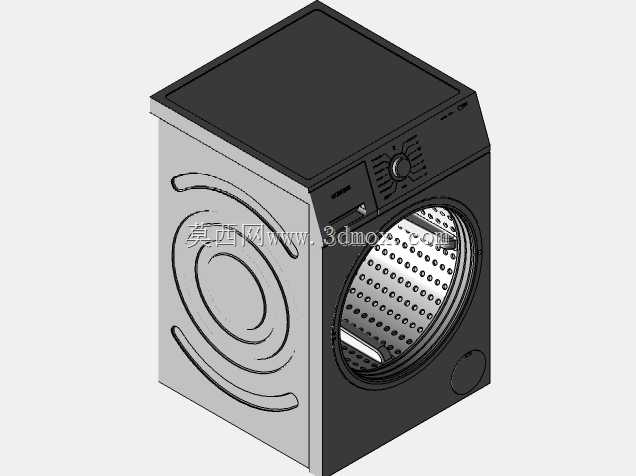

　　从建模还原的角度来看，这类家电产品的结构建模需要重点关注各个部件的装配间隙：门体与前壳的配合间隙需要控制在均匀的2mm区间，保证开关门动作顺畅无卡滞；控制面板与前壳的贴合面需要做止口结构设计，避免长期使用后面板出现翘边；背部的盖板需要预留散热孔位，保证设备运行时内部电机、控制板的热量能够及时散出，避免元器件长期高温工作缩短使用寿命。在做嵌入式场景适配时，还需要在设备两侧与橱柜之间预留不小于10mm的散热间隙，背部预留不小于30mm的走线与通风空间，避免设备运行时热量堆积引发安全隐患。

　　这类家电产品的结构设计看似简单，实则每个曲面、每个加强结构都经过了长期的使用验证：比如顶部盖板的平面度要求控制在1mm以内，既能够保证外观的平整性，又能在顶部临时放置洗涤用品时不会出现晃动；底部的配重块安装位做了加强筋结构，能够承载水泥配重块的重量，通过配重抵消滚筒高速旋转时的离心力，降低设备运行的振动幅度；排水泵的安装位设置在机身底部前侧，方便后期出现堵塞故障时无需挪动整机即可打开排污口清理杂物，大幅降低后期维护的难度。
