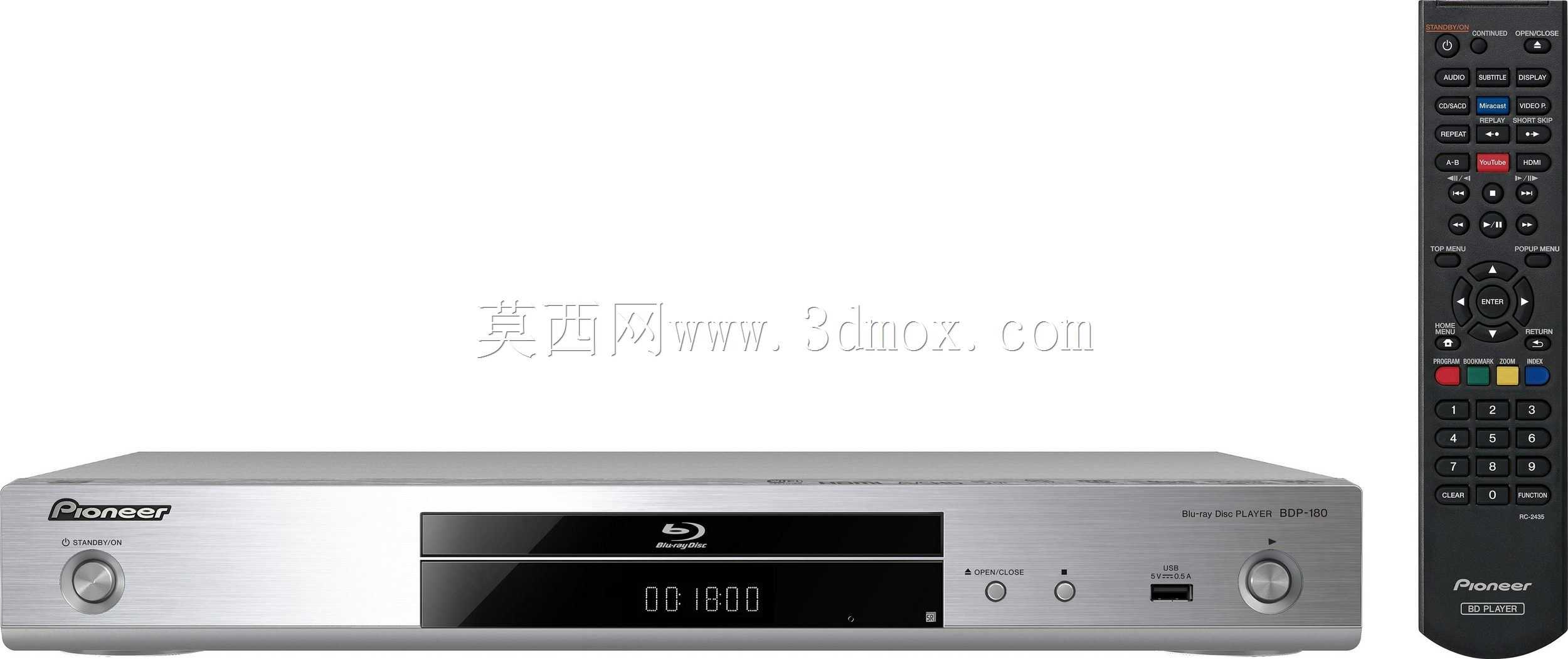

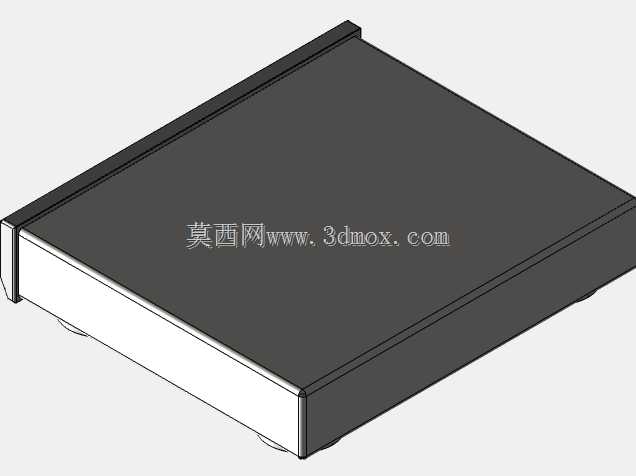

先锋BDP-180蓝光播放机外观结构三维建模

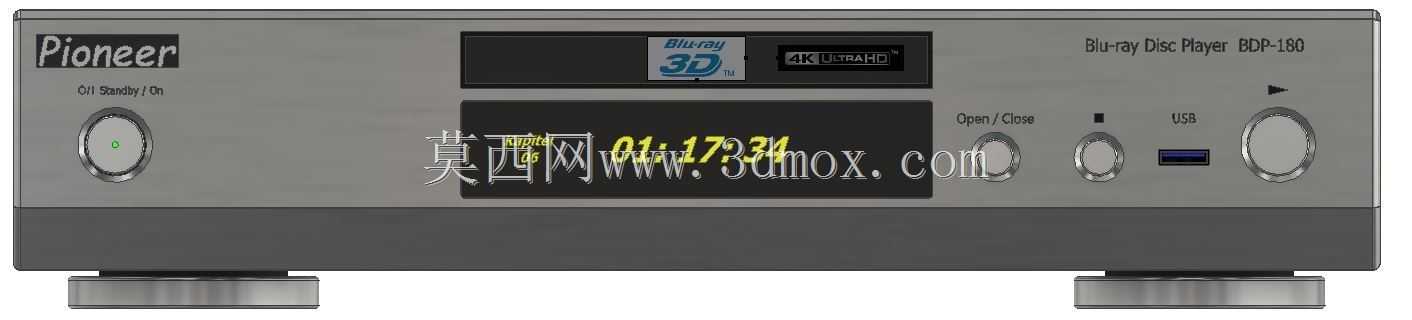

　　避免日常使用留下指纹痕迹，按键旁预留了1mm宽度的状态指示灯透光槽，开机状态下透出淡绿色光线，待机状态则为红色，这个细节如果做不到位，渲染出来的真实感会差很多。中部靠上的位置是碟仓入口，做了隐藏式的缝隙设计，平时闭合状态下和前面板几乎齐平，只有出仓时才会向前弹出15mm的碟片托，碟仓右侧贴有3D蓝光、4K升频的标识区域，建模时要注意标识的凹陷深度控制在0.2mm，模拟真实的丝印下凹质感，不要做成突兀的凸起贴图。碟仓下方是前置显示屏区域，采用黑色半透明亚克力材质，正常工作时会显示碟片播放时长、音轨格式、章节信息，建模时要给显示屏预留0.5mm的下沉台阶，避免和前面板金属面出现齐平断差，显示屏右侧依次设置了开仓按键、播放暂停按键、做家用影音设备结构设计的同行应该都接触过这类桌面级播放终端的建模需求，这次还原的先锋BDP-180机型，是面向家庭影院场景的核心信号源设备，日常主要承担4K蓝光碟片读取、高清音视频解码输出的功能，不少定制私人影院的设备柜选型里都会把它作为标准配置项。建模的时候最先要卡准的是设备的安装边界尺寸，这类标准半宽桌面影音设备，机身宽度控制在430mm标准机柜适配尺寸内，高度刚好占2U机柜空间，深度控制在300mm以内，预留出后部接线的弯折空间，不管是嵌入标准影音机柜还是直接放置在桌面电视柜上，都不会和周边的功放、机顶盒等设备产生空间干涉。前面板的结构布局是建模的重点，最左侧的电源按键采用内凹式圆形设计，按键表面做了磨砂纹理处理，

　　USB扩展接口，USB接口做了内凹3mm的防护槽，平时不用的时候可以搭配橡胶防尘塞，接口旁的USB标识做蚀刻处理，深度控制在0.15mm，不会因为长期触摸出现标识磨损。前面板最右侧是导航旋钮区域，采用金属拉丝质感的圆形旋钮，旋钮直径30mm，突出面板表面8mm，旋转时带段落阻尼感，建模时要做出来旋钮表面的防滑细纹，每道细纹宽度0.3mm，深度0.2mm，均匀分布在旋钮圆周，模拟真实的操作触感。机身主体采用0.8mm厚度的SECC钢板折弯成型，边角做了R3mm的圆角处理，避免安装时划伤施工人员，底部设置四个高度10mm的圆柱形减震脚垫，脚垫采用橡胶材质，既可以垫高机身保证底部散热空间，也能减少碟片高速旋转时产生的振动传递到放置台面，

　　避免谐振影响音视频输出的稳定性。建模过程中特意核对了前面板接口的相对位置，所有按键、接口的中心距都和实物保持一致，后续如果要做结构改型，比如增加前置HDMI接口、更换触控按键方案，都可以在这个模型基础上直接调整，不用重新搭建基础外形。机身侧面做了密集的散热格栅开孔，每个开孔尺寸2mm*10mm，开孔率控制在35%左右，既保证内部解码板、电源模块的散热通风，也不会因为开孔过大导致电磁泄漏超标，影响设备的EMC认证指标。后部的接口区域虽然在正面视角看不到，但建模时也预留了对应的位置，包括HDMI输出口、光纤音频口、同轴音频口、LAN网线口、电源输入插座，这些接口的位置都符合通用影音设备的接口排布规范，后续做整机装配模拟的时候，

　　可以直接调用标准接口模型装配，不用反复调整位置。做这类消费类数码产品的建模，最容易忽略的就是各个部件之间的装配间隙，比如前面板和机身壳体的配合间隙控制在0.3mm，碟仓和面板的间隙控制在0.2mm，按键和面板开孔的间隙控制在0.15mm，这些间隙如果留大了会显得产品做工粗糙，留小了实际生产的时候会出现卡滞问题，建模阶段就把这些配合公差考虑进去，后续转结构设计的时候能省很多反复调整的功夫。另外机身表面的质感处理也做了区分，前面板采用拉丝铝合金材质，壳体采用磨砂喷塑钢板，按键部分采用高光ABS材质，显示屏采用半透明磨砂亚克力，不同材质的粗糙度、反光度参数都单独设置，渲染的时候能准确还原不同部件的质感差异，不管是做产品宣传效果图还是做结构评审的展示模型，都能直接使用。
