先锋一体式高保真网络CD接收机外观结构

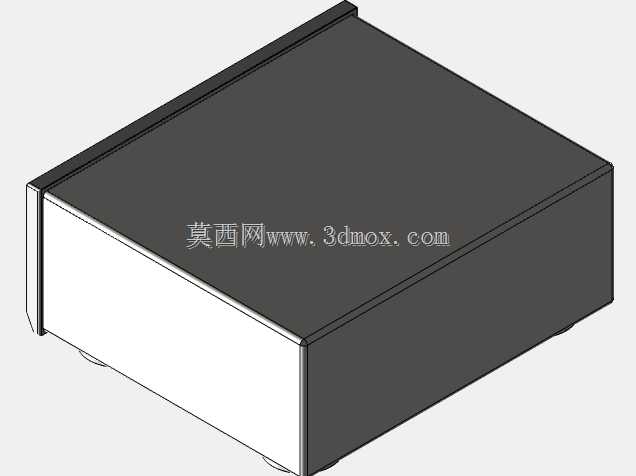

　　这款先锋一体式高保真网络CD接收机的三维结构，还原了家用桌面HiFi设备的典型布局逻辑，做结构设计时首先要考虑的是家用场景的安装边界，这类设备通常放置在客厅电视柜、桌面音响架层板上，常规预留的安装深度在300mm以内，宽度适配标准音响架的430mm通用机位，高度控制在100mm上下，底部预留10mm的通风间隙，搭配四个圆柱形减震脚垫，既可以隔绝桌面共振对音质的影响，也能让底部空气形成对流，带走内部功放板、解码模块长时间工作产生的热量，避免积热导致的元器件性能衰减。

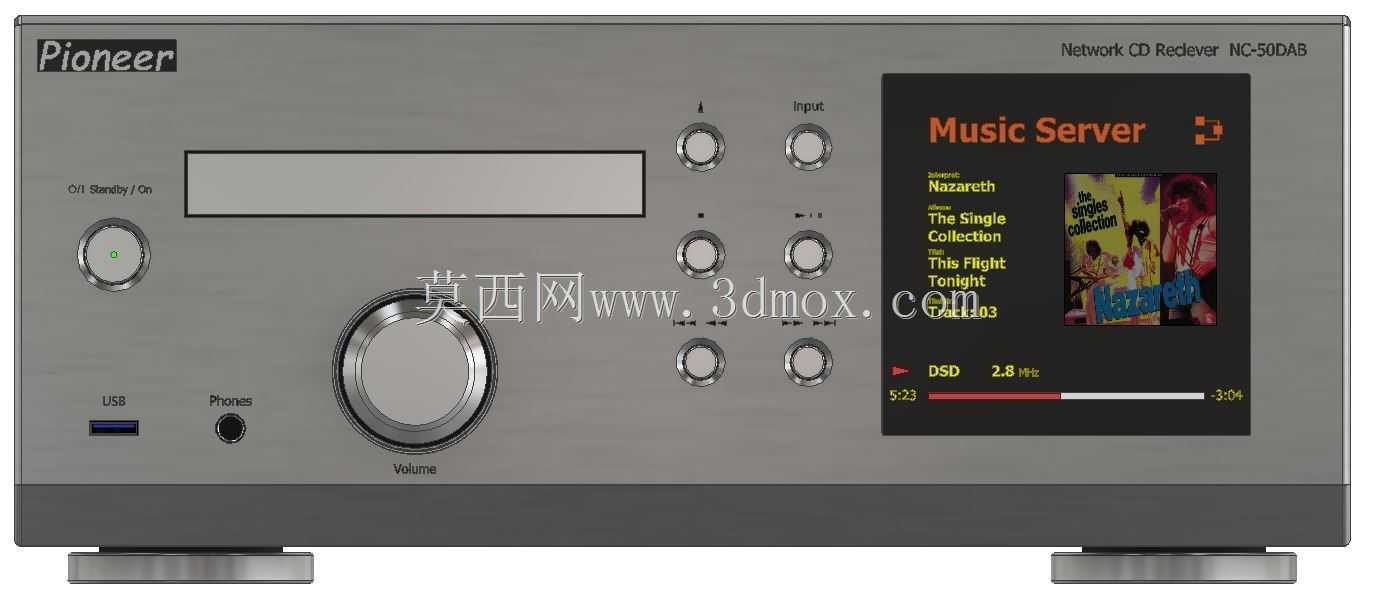

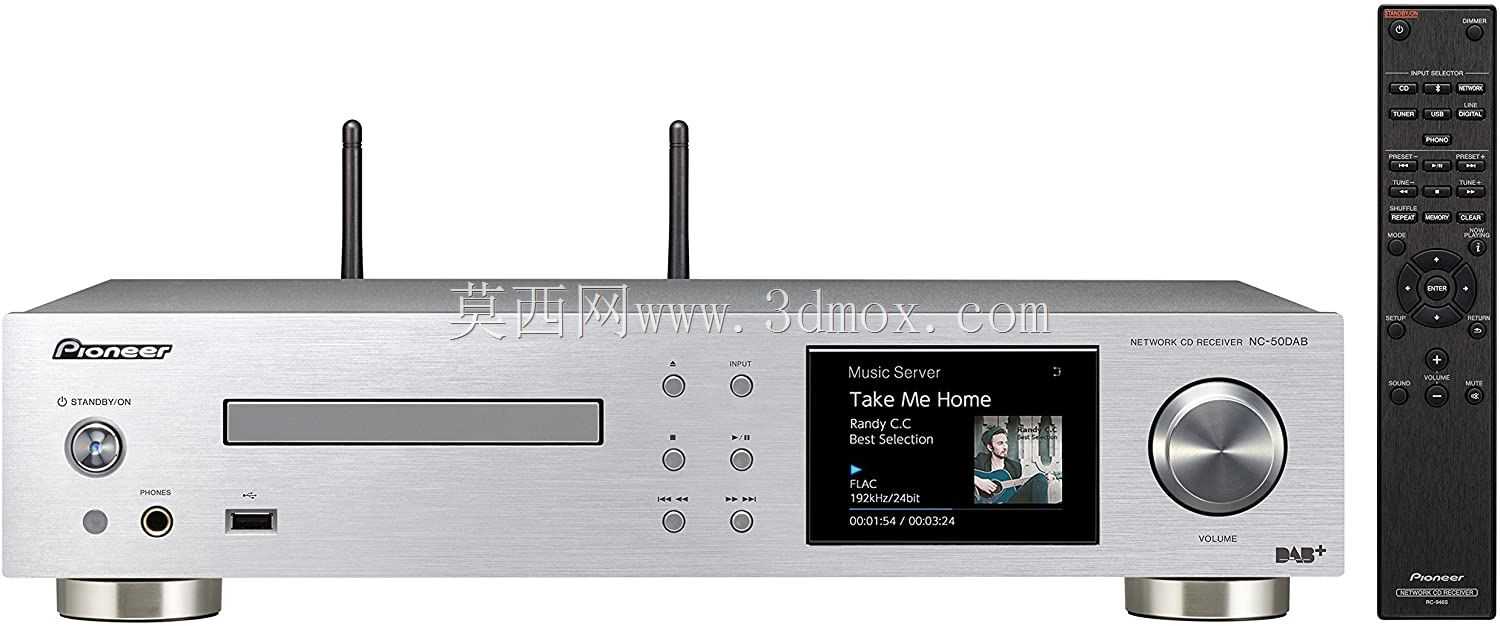

　　从功能分区的设计思路来看，前面板的操作逻辑完全贴合日常使用习惯，左侧设置CD碟仓入口，下方依次排布USB输入接口、6.35mm耳机输出插孔，满足本地音源播放、私人听音的需求；中间区域的大尺寸金属音量旋钮做了同心圆防滑纹理处理，旋钮的阻尼力矩控制在0.15N·m左右，旋转时的段落感清晰，不会出现误触过调的情况，旋钮上方是长条形的状态显示屏，待机时显示时间，工作时切换显示输入源、音频格式、播放进度信息；右侧的彩色触控显示屏是网络音源模块的交互窗口，支持局域网音乐服务器访问、网络电台接收，屏幕周边排布6个金属质感的功能按键，分别对应输入源切换、上下曲选择、菜单确认、返回操作，按键的按压行程设置为1.5mm，触发反馈明确，长时间操作也不会产生疲劳感。

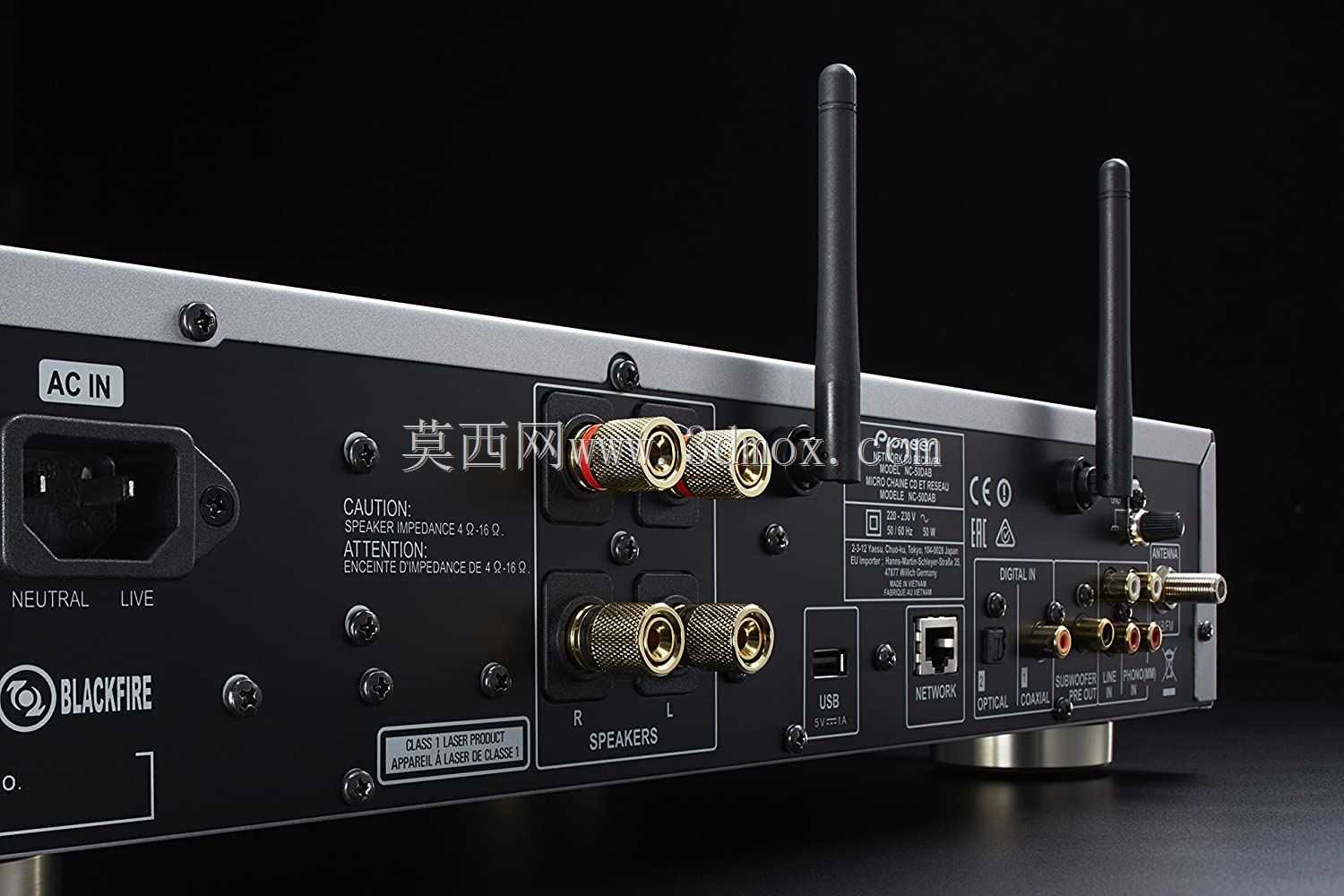

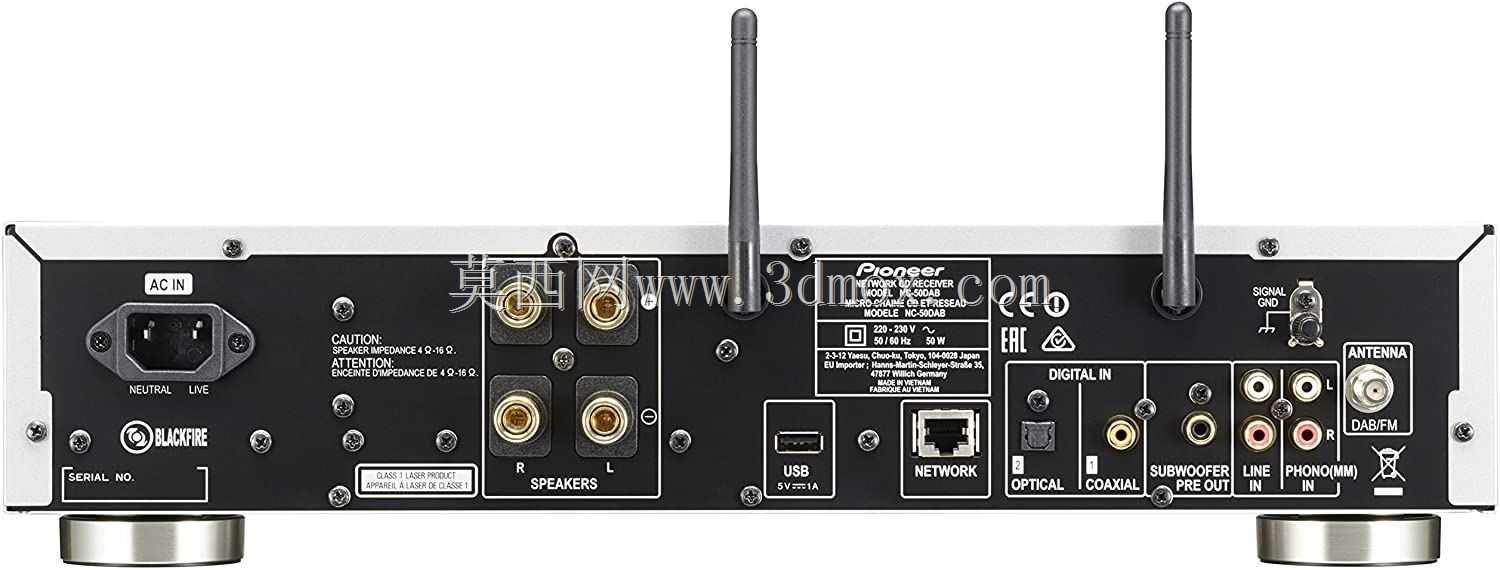

　　这类设备的实际使用场景覆盖家庭日常听音、小型工作室近场监听、休闲区域背景音乐播放，结构设计时需要兼顾前面板的视觉协调性和内部元器件的排布合理性：金属前面板采用2mm厚的铝合金拉丝工艺，表面做哑光银阳极氧化处理，既提升了整机的质感，也能起到电磁屏蔽的作用，减少内部电路对弱音频信号的干扰；机身主体采用0.8mm厚的SECC镀锌钢板弯折成型，拼接处采用卡扣加螺丝的双重固定方式，减少机身谐振产生的音染；后面板预留的接口区域需要和前面板的功能模块对应排布，模拟音频输出、数字同轴光纤输出、网络LAN口、电源接口的位置要避开内部变压器的安装位，避免电源干扰串入音频信号通路。

　　做这类消费类音频设备的三维建模时，要特别注意操作件的人机交互尺寸：所有按键的直径不小于8mm，相邻按键的中心间距不小于12mm，避免操作时误碰相邻按键；音量旋钮的直径设置为35mm，突出前面板的高度为8mm，手指搭靠时的贴合度更好；耳机插孔距离底部边缘的高度不小于15mm，方便插头插拔时不会被桌面阻挡；USB接口采用内凹式设计，接口端面比前面板内凹2mm，插U盘时不会突出过多影响美观，也能避免外力磕碰导致接口开焊。

　　从结构可靠性的角度考虑，前面板和机身主体的连接采用上下卡扣加两侧螺丝固定，拆卸维护时不需要完全拆解整机，松开两侧螺丝即可掀开前面板检修内部的碟仓机构、解码板；底部的四个脚垫采用M4螺丝固定在机身底壳的冲压凸台上，凸台位置做了加强筋设计，挪动设备时不会因为拉扯导致底壳变形；机身顶部和侧面的散热孔采用长条形冲压开孔，开孔宽度控制在2mm以内，既保证通风量，也能避免异物掉入机内，开孔位置避开内部电路板的走线区域，防止灰尘直接堆积在元器件引脚处。

　　这款设备的设计没有照搬原版机型的所有细节，而是在核心功能布局、操作逻辑还原的基础上，优化了部分结构的工艺可行性，比如原版机型前面板的部分装饰件采用胶粘固定，建模时调整为卡扣式固定，更适合小批量生产时的装配需求，同时减少胶水挥发对内部光学头、电子元器件的长期影响；内部的安装柱位置统一调整为标准M3螺丝孔位，方便不同功能模块的通用化安装，后续改款升级时不需要重新开模制作底壳，能有效降低产品迭代的成本。
