阿拉伯风格水烟烟具三维结构设计

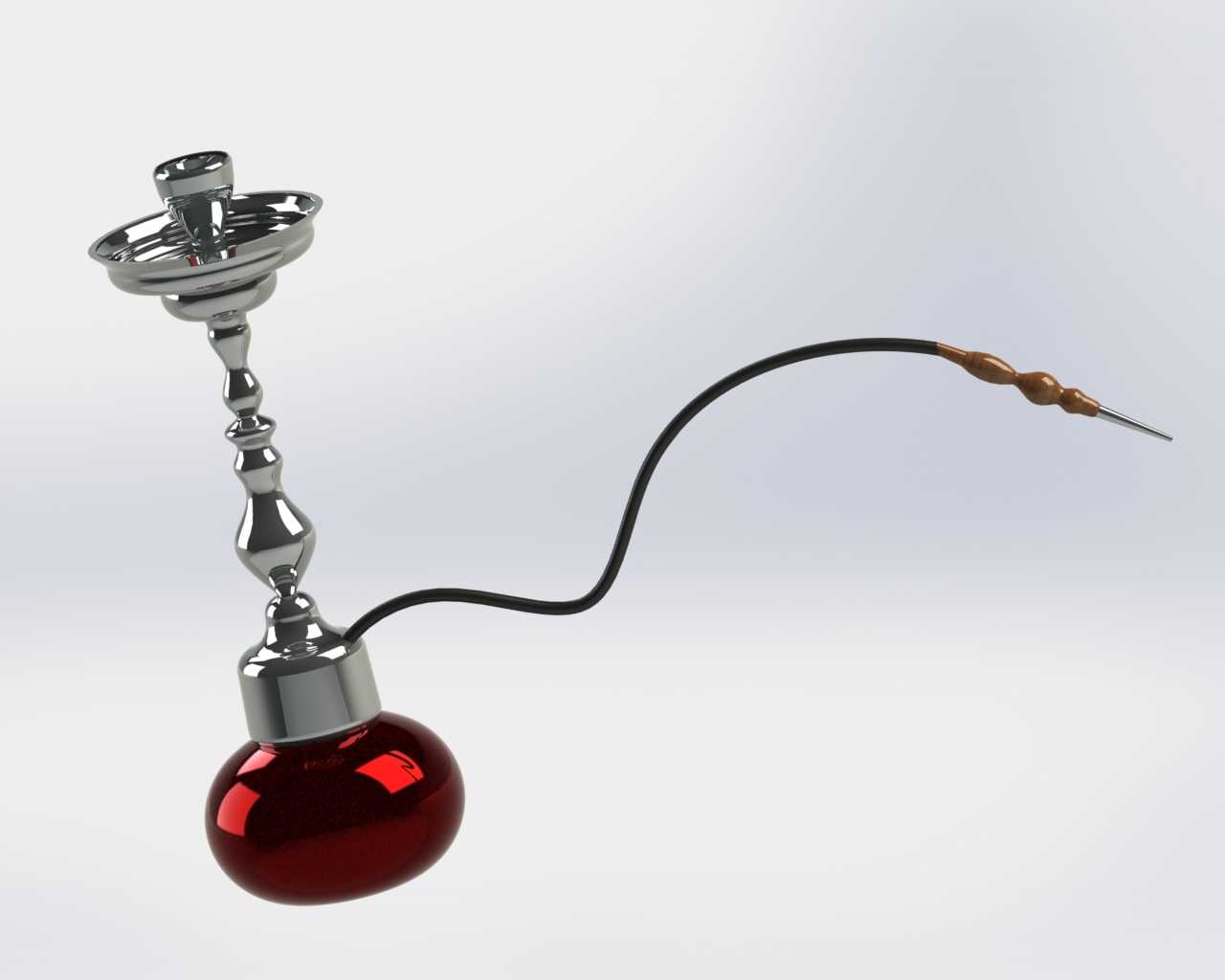

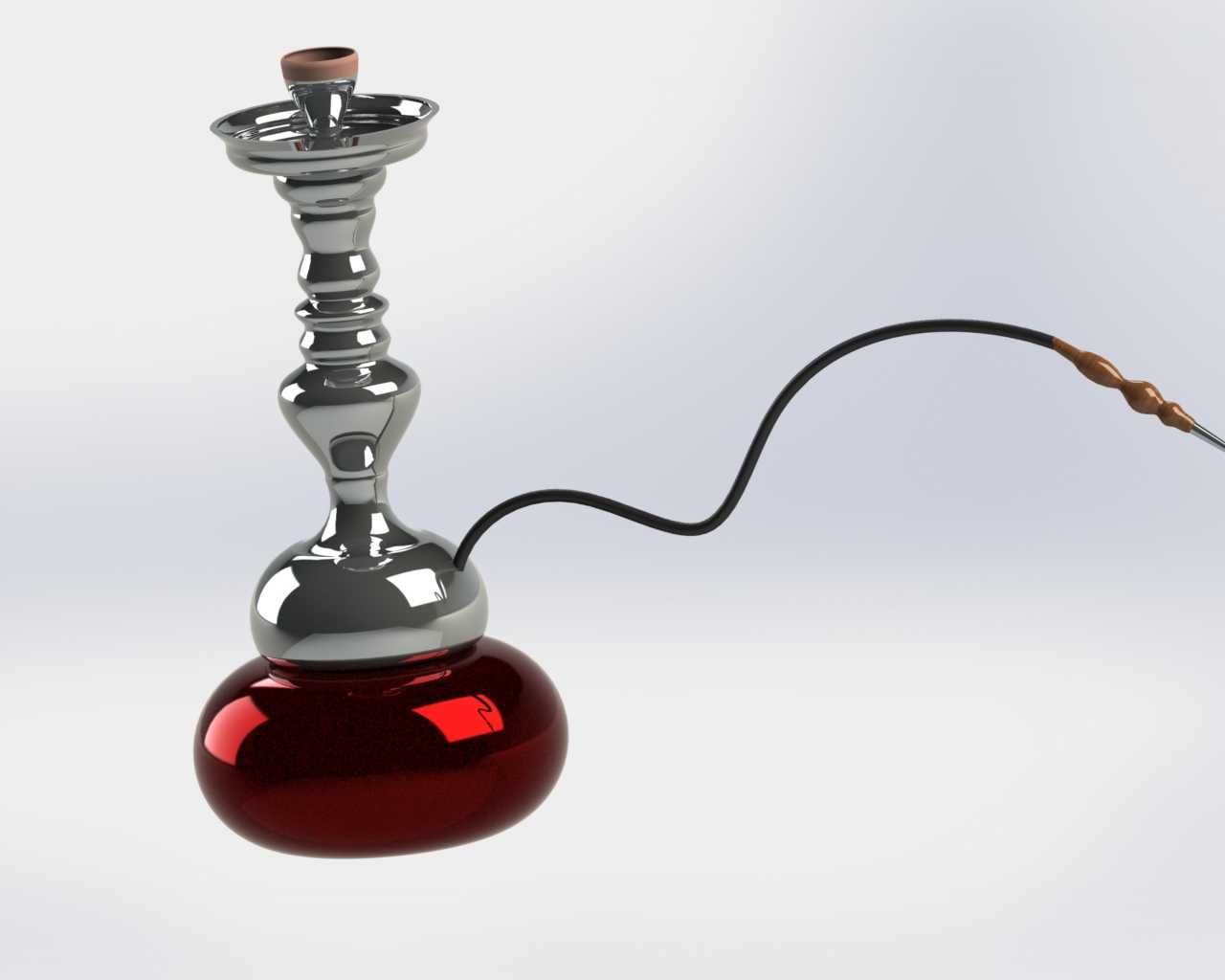

　　这款阿拉伯风格水烟的三维结构设计，首先围绕实际使用场景的功能需求展开，在中东、北非及国内休闲餐饮场景中，水烟作为传统烟具，需要兼顾烟气过滤、握持操作、管路密封、摆放稳定性等多重实际使用要求，建模过程中首先拆解了整套烟具的核心组成部分：底部储液瓶、中部金属导气立柱、顶部烟料托盘、柔性吸烟软管及烟嘴，每个部件的结构尺寸都经过实际使用场景的边界校核。底部储液瓶采用鼓形玻璃结构设计，曲面弧度经过重心校核，满装过滤液状态下整体重心落在底座支撑面中心范围内，避免日常摆放、触碰时出现侧翻风险，瓶身上部与金属底座的配合采用锥面过盈配合结构，配合面预留0.15mm的密封余量，无需额外密封件即可实现烟气通路的密闭，

　　防止抽吸过程中出现漏气导致的吸力不足问题。中部金属导气立柱采用分段式阶梯轴结构，每段的过渡圆弧都做了R2-R5的圆角处理，一方面匹配传统阿拉伯烟具的装饰性造型特征，另一方面每段阶梯结构都对应内部导气管路的变径设计：从烟碗接入端到浸入储液瓶的出气端，管路通径逐步收窄，利用文丘里效应提升烟气通过过滤液时的气泡破碎效果，让烟气与过滤液充分接触，实现降温与杂质过滤的核心功能，立柱表面的金属曲面建模时严格控制拔模角度，所有外露金属面的拔模斜度不小于1.5°，适配后续金属抛光、电镀的加工工艺要求，避免加工过程中出现表面积料、抛光死角的问题。顶部烟料托盘采用浅盘式翻边结构，盘底设置均匀分布的3个直径2mm的通气孔，与立柱顶部的进气口精准对位，

　　翻边高度设置为8mm，能够容纳常规尺寸的烟料与炭块，同时阻挡炭块碎屑、烟料残渣掉落污染烟具主体，托盘与立柱顶端的配合采用可拆卸的插接结构，方便日常使用后的清洁维护。吸烟软管部分采用柔性波纹结构建模，外部包裹的装饰段做了分段式的木质纹理包覆结构，软管两端的金属接头分别设置快插结构，一端与立柱侧方的出气口对接，另一端与金属烟嘴连接，接头处都设置了锥形密封面，保证反复插拔后仍能维持可靠的密封性能，烟嘴部分采用符合人体工学的弧形收窄设计，贴合唇部接触的轮廓，握持段的直径设置为12mm，符合日常握持的舒适尺寸范围。整套模型的安装边界经过校核，整体摆放高度约350mm，底座最大直径120mm，软管自然伸展状态下的操作半径约600mm，

　　能够适配常规桌面的摆放空间，所有可拆卸部件的配合公差都按照IT7级精度设置，既保证拆装的顺畅性，又避免配合间隙过大导致的晃动问题。建模过程中对所有薄壁结构都做了壁厚均匀性检查，玻璃储液瓶的壁厚统一设置为3mm，金属冲压、车削部件的壁厚控制在1.5-2.5mm范围内，避免后续加工过程中出现壁厚不均导致的变形、开裂问题，所有棱角位置都做了倒钝处理，不存在尖锐边角，符合日常接触类器具的安全要求。
