机车传动用偏心曲柄结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:591422
  • 机车传动用偏心曲柄结构设计
  • 机车传动用偏心曲柄结构设计

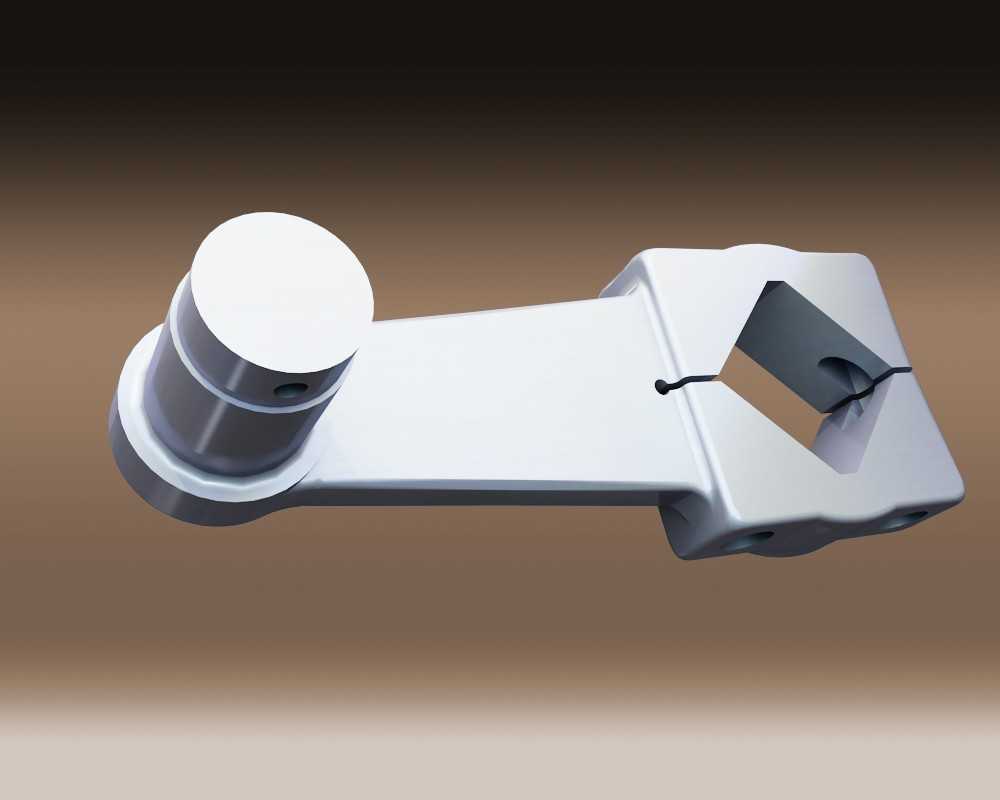

  该偏心曲柄属于机车走行部传动系统的核心受力构件,主要应用于干线内燃、蒸汽机车的连杆传动机构中,承担将活塞往复直线运动转化为车轮旋转扭矩的动力传递作用,在机车启动、持续牵引、工况切换过程中承受交变冲击载荷与周期性扭矩作用,是保障机车动力输出连续性的关键运动部件。从结构设计逻辑来看,该构件采用偏心轴段与叉形连接端一体化成型的结构方案,一端的圆柱偏心轴段用于与连杆大头端的轴瓦配合,通过偏心距的设定实现固定行程的往复运动转换,偏心轴段根部设置有轴肩定位结构,可限制连杆装配后的轴向窜动,轴段表面预留有润滑脂注油孔位,能够在运行过程中持续为摩擦副提供润滑介质,降低轴瓦与轴段的磨损速率。另一端的叉形开口结构用于与车轮侧的传动销进行铰接配合,

  开口处设计有楔形锁紧槽,装配时可通过锁紧件消除配合间隙,避免高速运行过程中连接位置出现冲击异响与疲劳磨损,叉形结构的两个支臂采用等强度设计理念,通过有限元应力分析优化了过渡圆角尺寸,在保证结构强度满足最大牵引扭矩要求的前提下,尽可能降低构件自身重量,减少传动系统的往复运动惯量,提升机车动力响应速度。在安装边界方面,该偏心曲柄的偏心轴段直径与连杆轴瓦内径采用基孔制过渡配合,装配时需通过热装工艺保证配合紧密度,叉形端的开口尺寸与传动销直径采用间隙配合,预留有0.02-0.05mm的活动间隙以补偿运行过程中的热变形量,构件整体的轴向安装尺寸需匹配车轮轮对与连杆机构的装配间距,

  安装时需保证偏心轴段的中心轴线与车轮旋转轴线的平行度公差控制在0.1mm/m以内,避免运行过程中出现偏磨导致的构件早期失效。从实际应用场景来看,该类偏心曲柄普遍应用于大牵引力干线机车的传动系统中,能够适应长距离持续运行的工况要求,构件主体采用高强度合金结构钢锻造后经调质处理,表面摩擦位置进行淬火硬化处理,硬度可达到HRC45-50,能够承受较大的接触应力与冲击载荷,在日常维护过程中仅需定期检查配合间隙与润滑状态即可,无需频繁更换。设计过程中针对偏心距参数进行了多轮优化,在保证活塞行程满足发动机排量要求的前提下,尽可能降低曲柄旋转过程中的离心力,减少传动系统的振动载荷,同时对构件的外形进行了流线型优化,降低运行过程中的空气阻力,

  适配机车高速运行的工况需求。叉形连接端的锁紧结构采用了防松设计,能够避免机车运行过程中因振动导致的锁紧件松动,保证传动连接的可靠性,偏心轴段的注油孔采用斜向布置,能够保证润滑脂均匀分布在整个摩擦接触面上,避免局部干摩擦导致的烧瓦故障。在三维建模过程中,需要重点关注偏心轴段与叉形端的位置度公差,以及各过渡圆角的尺寸精度,这些参数直接影响构件的受力分布与装配适配性,建模时需严格按照实际加工工艺要求设置拔模斜度与加工余量,保证后续生产加工的可行性。
