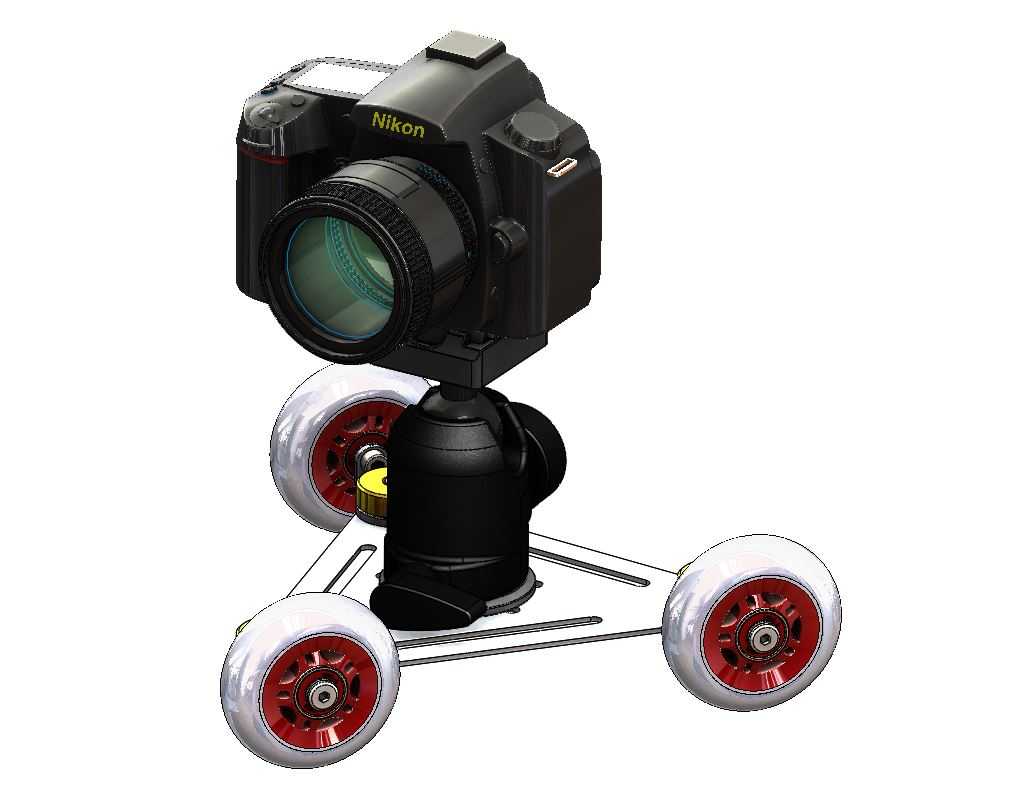

搭载单反相机的三轮移动拍摄滑台装置

　　这套移动拍摄装置的核心设计目标，是解决狭小空间内低机位平稳移动拍摄的需求，常见于产品微距拍摄、室内空间全景采集、小型文物三维扫描辅助定位等场景，相比手持拍摄或者大型轨道设备，它的部署灵活性更高，不需要提前铺设长距离导轨，单人即可完成设备摆放与操作。底盘部分采用等边三角布局的三个脚轮作为行走支撑，这种布局的优势在于转向时的回转半径几乎为零，在桌面、展台这类有限操作平面上，可以实现任意角度的平滑转向，不会出现四轮布局常见的卡滞、转向偏移问题。三个脚轮均选用软质聚氨酯轮面，轮芯为硬质工程塑料搭配金属轴承，既可以在玻璃、木质桌面、亚克力展台等光滑表面行走时不划伤接触面，也能在轻微不平整的台面上保持足够的抓地力，避免拍摄过程中出现画面抖动。脚轮的安装支架采用薄钢板冲压成型，支架上预留的安装孔位可以根据实际使用需求调整轮距，常规状态下三轮外沿形成的外接圆直径控制在320mm左右，整体底盘高度不超过40mm，搭配上方的云台结构后，相机镜头的最低离地高度可以控制在120mm，刚好满足低机位贴地拍摄的视角需求。

　　云台部分采用球形铰接结构，球体直径为45mm，表面做了哑光硬质氧化处理，锁紧机构为侧面旋钮式结构，锁紧力矩可以达到8N·m，足够支撑全画幅单反相机搭配标准定焦镜头的重量，不会出现低头滑移的问题。云台与底盘的连接采用快拆式螺纹接口，不需要额外工具即可完成云台的拆卸更换，如果有特殊拍摄需求，也可以替换为电动遥控云台，实现远程角度调整。相机与云台的连接面预留了标准1/4英寸相机安装螺孔，兼容市面上绝大多数消费级相机、运动相机甚至小型摄像机的安装需求，安装面还贴有3mm厚的橡胶缓冲垫，既可以避免相机底部被刮花，也能吸收行走过程中轮组传递上来的微小振动，进一步提升画面稳定性。

　　底盘的主体框架采用三根直径8mm的空心铝合金管拼接而成，管材壁厚1mm，在保证整体结构强度的前提下尽可能降低自重，整套装置不含相机的整体重量控制在1.2kg以内，外出携带时可以直接放入普通摄影包的隔层中。框架的拼接节点采用高强度工程塑料注塑成型，节点处除了固定铝合金管之外，还预留了配重块安装位，如果搭载重量较大的镜头或者在倾斜平面上使用，可以在对应位置加装金属配重块，调整整体重心位置，避免设备倾覆。在实际使用过程中，这套装置既可以通过手动推动实现平滑的直线、曲线移动拍摄，也可以在底盘上加装微型驱动模块，改造为遥控移动拍摄平台，适配延时摄影、自动全景拍摄等特殊需求。

　　从结构设计的细节来看，轮组的安装位置经过了反复调校，三个轮子的接地点形成的支撑三角形完全覆盖上方云台与相机的重心投影范围，即使在15度的倾斜坡面上使用，也不会出现侧翻问题。轮组的转动阻尼经过专门调整，既不会因为阻尼过小导致设备自行滑动，也不会因为阻尼过大造成推动时出现卡顿抖动。球形云台的转动阻尼同样做了分级设计，松开锁紧旋钮时，球体可以顺畅转动调整角度，半锁紧状态下可以实现缓慢的阻尼转动，方便拍摄过程中做平滑的俯仰摇移操作，完全锁紧后可以保持角度长时间不变，满足长时间曝光拍摄的稳定性要求。整套装置的所有外露零部件都做了圆角处理，没有尖锐的棱角，避免操作过程中刮伤操作人员或者磕碰拍摄对象，表面处理全部采用哑光工艺，不会在拍摄反光物体时在画面中形成明显的反光倒影，影响最终拍摄效果。
