法兰式安装扬声器固定支撑结构

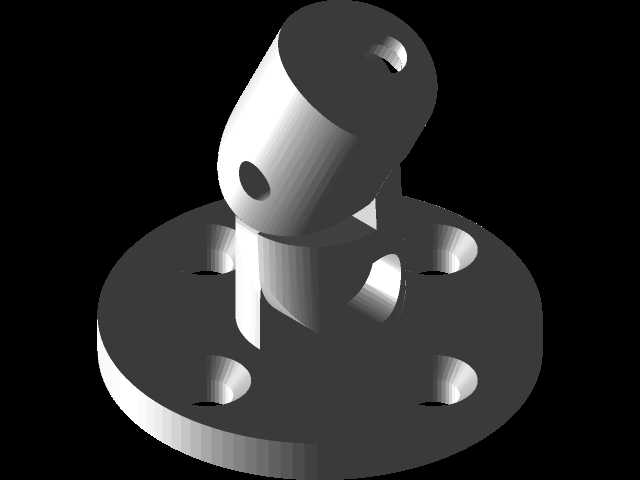

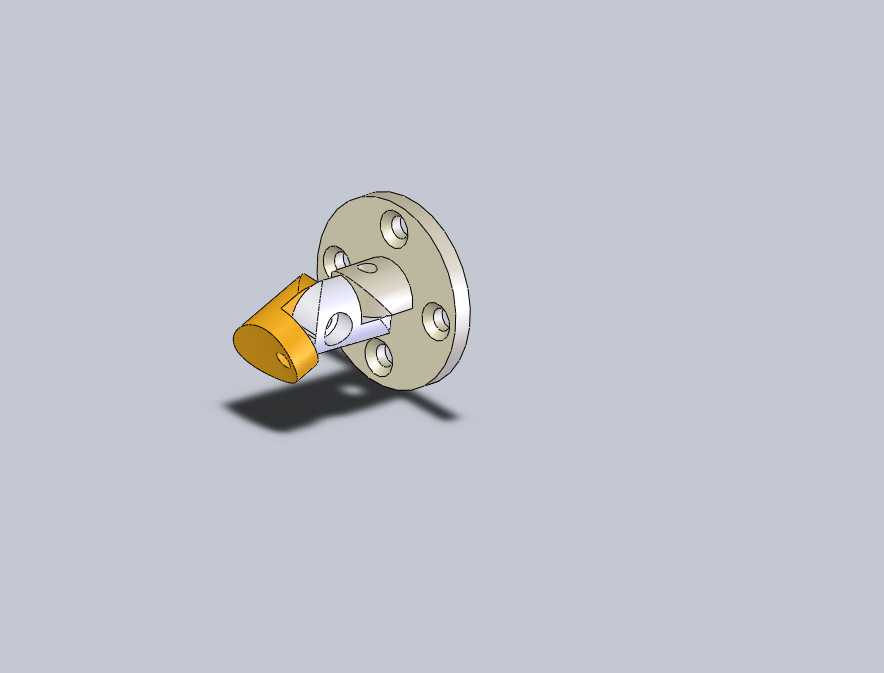

　　在声学传感与音频设备的装配体系中，这类带法兰安装基座的扬声器支撑结构，是连接发声单元与设备主体的核心受力构件，常见于工业声学检测装置、车载音频模组、户外扩音设备以及精密传感拾音单元的安装场景中，承担着定位扬声器、抵消振动传导、保障发声角度稳定的实际作用。从结构设计逻辑来看，该支撑件采用圆盘法兰作为安装基准面，法兰盘上均匀分布四个沉头安装孔，孔位的节圆直径与安装面的螺纹孔位完全匹配，安装时可通过内六角螺栓将整个支撑件牢牢固定在设备壳体或者安装基板上，沉头孔的设计能够保证螺栓头部完全没入法兰盘面，不会出现凸起干涉其他部件装配的问题，同时四个孔位的均布设计能够让安装受力均匀分散，避免长期受振动影响出现单孔应力集中导致的松动问题。

　　法兰盘向一侧延伸出弯折的支撑臂，支撑臂的末端采用抱箍式的腔体结构，刚好能够卡入对应尺寸的扬声器尾部，腔体内部做了适配扬声器接线端的让位空间，不会挤压到扬声器的引出导线，支撑臂的弯折角度经过反复校核，能够让安装完成后的扬声器发声面正对预设的拾音或者扩音方向，不需要额外增加角度调整垫片，减少装配环节的调整工作量。从实际使用的工况出发，该支撑件的壁厚设计兼顾了结构强度与轻量化需求，法兰盘厚度能够满足M4螺栓的拧紧力矩要求，不会在螺栓锁紧时出现盘面变形，支撑臂的过渡位置做了圆弧倒角处理，避免直角位置在长期受扬声器振动影响下出现疲劳裂纹，整个构件的边缘都做了去毛刺处理，装配过程中不会划伤操作人员的手部，也不会刮破扬声器的连接导线。

　　安装边界方面，法兰盘的外径尺寸适配多数中小型工业设备的安装预留位，支撑臂向外延伸的长度控制在不会与周边电路元器件、其他传感部件产生干涉的范围内，整个构件安装完成后，扬声器单元的重心刚好落在法兰盘的安装支撑范围内，不会出现悬臂过长导致的重心偏移，减少设备受冲击时支撑臂受弯矩过大断裂的风险。在声学相关的设备装配中，这类支撑件还需要兼顾振动隔离的辅助作用，该结构的支撑臂截面采用变截面设计，靠近法兰盘的位置截面尺寸更大，靠近扬声器安装位的位置截面适当收窄，既能够保证支撑刚性，又能够适当衰减设备主体传递到扬声器的多余振动，避免扬声器因为设备自身振动产生杂音，影响拾音精度或者扩音音质。不同于民用音频设备的塑料支架，

　　这类金属材质的支撑结构能够适应更宽的温度适用范围，在户外低温、工业设备高温运行的工况下，不会出现材质老化变形的问题，长期使用的尺寸稳定性更好，能够保证扬声器的安装位置始终保持在设计公差范围内。对于结构设计从业者来说，这类支撑件的建模过程需要重点关注安装孔位的位置度公差、支撑臂弯折角度的准确性、扬声器安装腔体的配合尺寸，建模时需要先确定法兰安装面的基准，再以此为基准推导支撑臂的走向和末端安装位的坐标，保证加工完成后的构件能够直接装配，不需要二次修配。在设备选型匹配时，需要确认该支撑件适配的扬声器外径尺寸、法兰安装孔的孔距参数、支撑臂的延伸长度是否符合自身设备的安装空间要求，避免出现尺寸不匹配无法装配的问题。整个结构没有多余的冗余设计，每一处几何特征都服务于实际安装与使用需求，法兰盘的盘面平整度有严格要求，保证安装后支撑件不会出现歪斜，支撑臂与法兰盘的连接位置采用圆角过渡，既提升了结构强度，也让金属加工的工艺性更好，不需要额外做特殊的清根处理，常规的CNC加工或者压铸工艺都能够完成生产，制造成本可控，适合批量配套使用。在工业声学传感设备中，这类支架还需要配合密封垫圈使用，法兰盘与安装面之间加装橡胶垫圈，既能够进一步隔振，也能够实现安装位置的密封，避免粉尘、水汽从安装孔位进入设备内部，提升设备的整体防护等级。
