可运行式游标卡尺结构三维设计

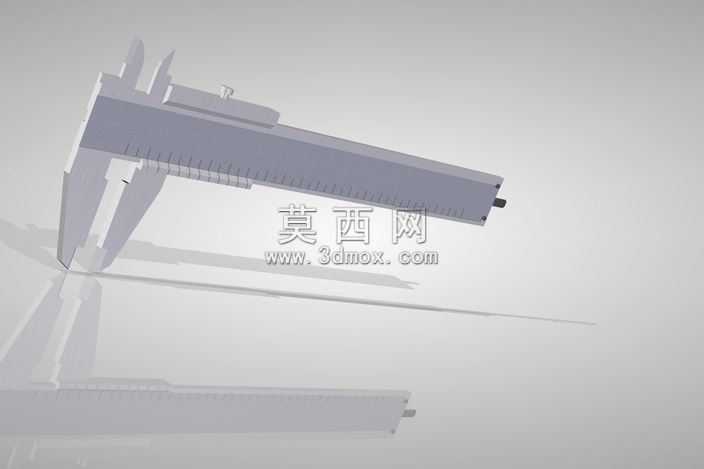

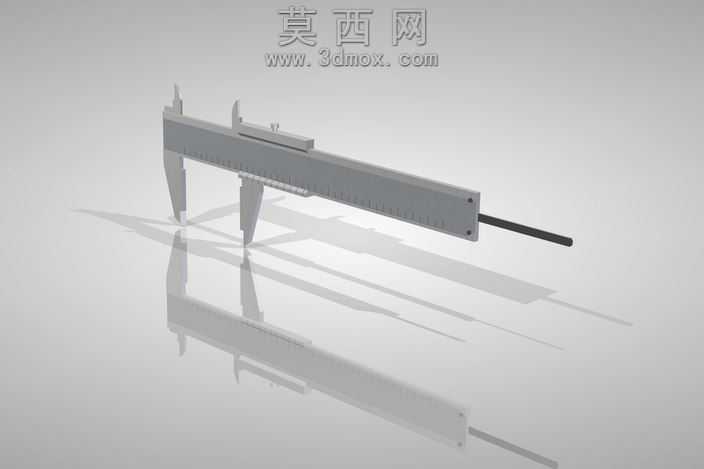

本作品为游标卡尺的三维参数化建模设计，整体采用1:1真实尺寸比例还原游标卡尺的完整结构，建模过程中严格遵循机械量具的公差设计规范，对主尺身、游标尺、内外测量爪、深度测杆等核心部件进行了独立建模与装配约束设置。模型在三维软件中完成全参数化草图绘制，主尺身采用拉伸凸台命令生成基础基体，对尺身刻度区域预留了特征编辑位，测量爪的刃口部分做了微小倒角处理，还原真实量具的加工工艺特征，深度测杆与尺身内部的滑动槽做了精准的间隙配合约束，保证装配后可实现真实的滑动动作。材质渲染阶段，整体赋予哑光不锈钢金属材质，调整材质的粗糙度与反射参数，模拟工业级量具的磨砂金属质感，对测量爪的接触面做了轻微的高光处理，体现精密加工的表面光洁度，场景采用柔和的三点布光，搭配高反光地面生成真实的投影效果，清晰展现卡尺的结构轮廓与装配关系。设计过程中重点实现了部件的可动逻辑，通过添加同轴心、重合等装配配合关系，让游标尺可沿主尺身顺畅滑动，深度测杆可随游标尺同步伸缩，还原游标卡尺的实际使用动作逻辑。当前模型已完成基础结构与运动功能的搭建，后续可在尺身表面添加刻度特征的贴图或蚀刻特征，进一步完善模型的细节还原度，也可通过参数化配置调整量程范围，适配不同规格的游标卡尺设计需求，整体模型结构严谨，装配关系清晰，可作为机械量具教学演示、产品结构展示的三维素材使用。
