冷兵器长剑三维结构设计作品

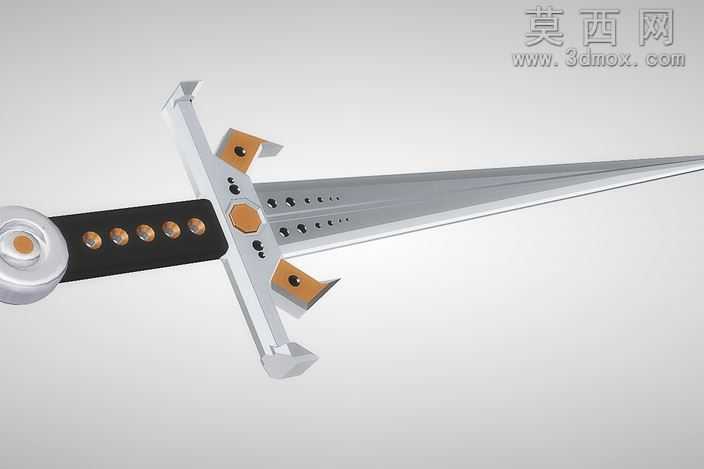

金属兵刃加工最容易出现的形变问题，集中在剑脊与剑刃的厚度过渡区域，传统开料时若厚度梯度把控失准，淬火环节极易出现侧弯、刃口崩裂的残次问题，这套长剑的三维结构在曲面过渡上做了针对性的适配调整。剑刃部分从靠近护手的位置到剑尖，厚度递减的曲率没有采用常规直线收窄的方案，而是顺着金属锻打时的应力走向做了微弧过渡，靠近剑脊的位置预留了0.8mm的应力释放余量，避免淬火冷却时内外温差带来的侧向形变。护手与剑茎的衔接位置没有做直角拼接结构，而是做了一圈内嵌的卡合槽，装配时剑茎穿过护手后，卡合槽能分散劈砍时传递到衔接处的冲击力，不会像直角结构那样在反复受力后出现焊缝开裂、护手松动的隐患。剑刃的曲面做了连续G2曲率衔接，没有生硬的折角，抛光时不会出现棱线错位的问题，刃口的倒角宽度顺着剑长方向做了渐变，靠近护手的位置倒角稍宽，提升格挡时的结构强度，靠近剑尖的位置倒角收窄，保证刺击时的穿透性。剑柄的缠绳凹槽深度控制在1.2mm，既能够保证缠绳后不会出现滑动，也不会因为凹槽过深削弱剑茎的结构强度，剑柄尾部的配重块和剑茎采用螺纹加销钉的双重固定结构，配重的重心位置经过反复调整，落在护手前5cm的位置，握持时不会出现头重脚轻的坠手感，长时间持握也不容易产生手腕疲劳。剑鞘的内壁做了0.3mm的均匀间隙，适配剑刃的曲面弧度，插拔时不会出现卡滞，鞘口位置做了一圈加厚的耐磨衬圈，避免长期插拔磨损鞘口导致剑刃外露。所有曲面的分型线都顺着金属加工的走刀方向排布，数控铣削时不需要反复调整工件角度，一次装夹就能完成大部分曲面的加工，减少二次装夹带来的对位误差，表面处理时也能顺着走刀痕迹做拉丝抛光，不会出现杂乱的刀纹影响成品质感。针对不同材质的适配性，结构上也预留了调整空间，若采用不锈钢材质，剑脊厚度可适当减薄0.2mm提升整体轻盈度，若采用高碳钢材质，则保留原有厚度保证刃口强度，不需要重新调整整体曲面结构，就能适配不同加工材质的特性，减少重复建模的工作量。
