带基座电气继电器三维结构设计

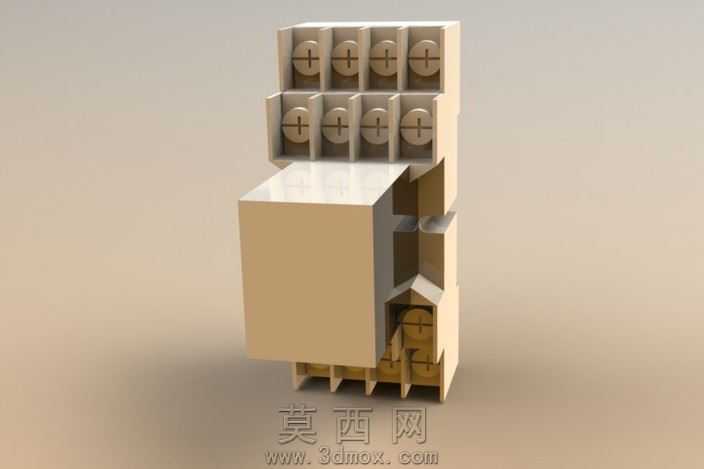

本作品为带安装基座的电气继电器三维建模成果，建模过程严格参照700-HC 14z12型号继电器的实物尺寸参数开展，首先通过测绘获取继电器本体与配套基座的各部位轮廓尺寸，在三维建模环境中先搭建整体装配基准坐标系，将基座作为装配定位的基础部件优先建模。基座部分重点还原了卡扣定位结构、引脚避让槽、安装固定位的细节特征，对基座表面的防滑纹理、卡扣的倒角过渡都做了精细化处理，保证装配时继电器本体与基座的契合度符合实际装配公差要求。继电器本体部分按照模块化思路拆分建模，分别完成外壳腔体、内部电磁组件占位结构、外接引脚、接线端子等独立部件的建模，每个部件都还原了实物的壁厚、拔模斜度、圆角过渡等工艺特征，避免建模中出现尖锐棱角、壁厚不均等不符合实际生产工艺的问题。材质设置上，继电器外壳采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原工业塑料的质感，基座部分采用与外壳一致的工程塑料材质但微调反光参数区分两个部件，金属引脚部分赋予镀锡金属材质，模拟金属引脚的轻微反光与金属质感。渲染阶段采用三点布光方案，主光源提供主要照明凸显模型整体轮廓，辅光源消除暗部死黑区域，轮廓光勾勒模型边缘提升立体感，背景选用浅灰色渐变背景突出模型主体，同时添加柔和的环境遮蔽效果增强结构的层次感。整体建模过程兼顾了外观还原度与结构合理性，既准确呈现了带基座继电器的外观形态，也还原了各部件之间的装配关系，可用于电气装配演示、低压电器布局设计参考、教学演示等多个场景，模型的各部件均为可编辑参数化结构，可根据实际需求调整尺寸参数适配不同型号的同类型继电器设计参考。
