12VDC15A规格UREV系列继电器三维设计

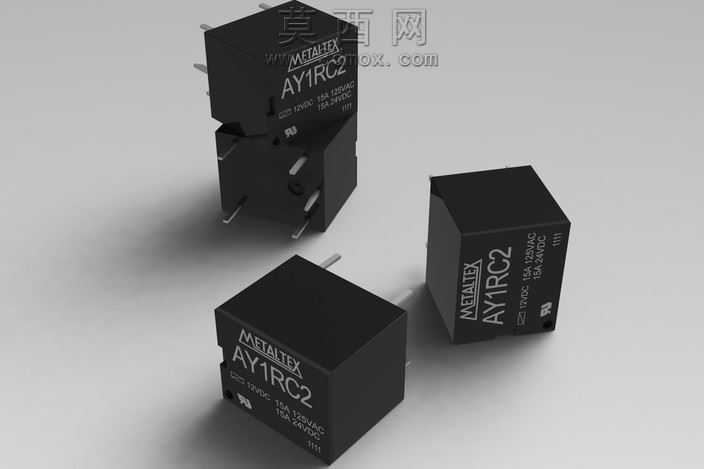

本模型针对METALTEX品牌AY1RC2(UREV)12VDC15A功率继电器开展全参数化三维建模，建模阶段严格参照实物测绘尺寸与官方规格书参数，在SolidWorks软件中先完成继电器外壳、引脚、内部线圈骨架、触点组件的独立零件建模，再通过装配约束完成整体组装，确保各部件配合间隙与实物一致。外壳部分采用哑光黑色工程塑料材质，建模时还原了壳体表面的品牌丝印、型号标识字符，通过贴图与浮雕特征结合的方式，让标识细节清晰可辨，壳体的边角倒角、卡扣结构都做了精细化还原，引脚部分按照直插式焊脚的实际尺寸建模，还原了引脚的金属光泽与镀层质感，引脚间距、伸出长度完全匹配PCB焊接标准。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度投射，搭配补光弱化阴影死角，突出继电器外壳的磨砂质感与引脚的金属反光，多角度渲染图清晰展示了继电器的正面、侧面、引脚排布细节，方便使用者直观了解产品外形。设计过程中充分考虑了该继电器的实际应用场景，模型保留了完整的结构特征，既可以用于PCB布局的干涉检查，也能用于电气控制柜的装配模拟，模型同时导出了STEP通用格式，可兼容多款主流三维软件，方便不同使用场景下的调用。建模时对继电器的内部结构也做了示意性还原，包括电磁线圈、衔铁、动静触点的位置关系，能够直观展示继电器的工作原理，外壳的装配卡扣、定位槽结构都做了准确复刻，可用于产品结构教学、装配演示等场景，整体模型比例精准，细节完整，能够满足工业设计、电气设计、教学演示等多领域的使用需求。
