涡轮式医用呼吸支持设备结构设计

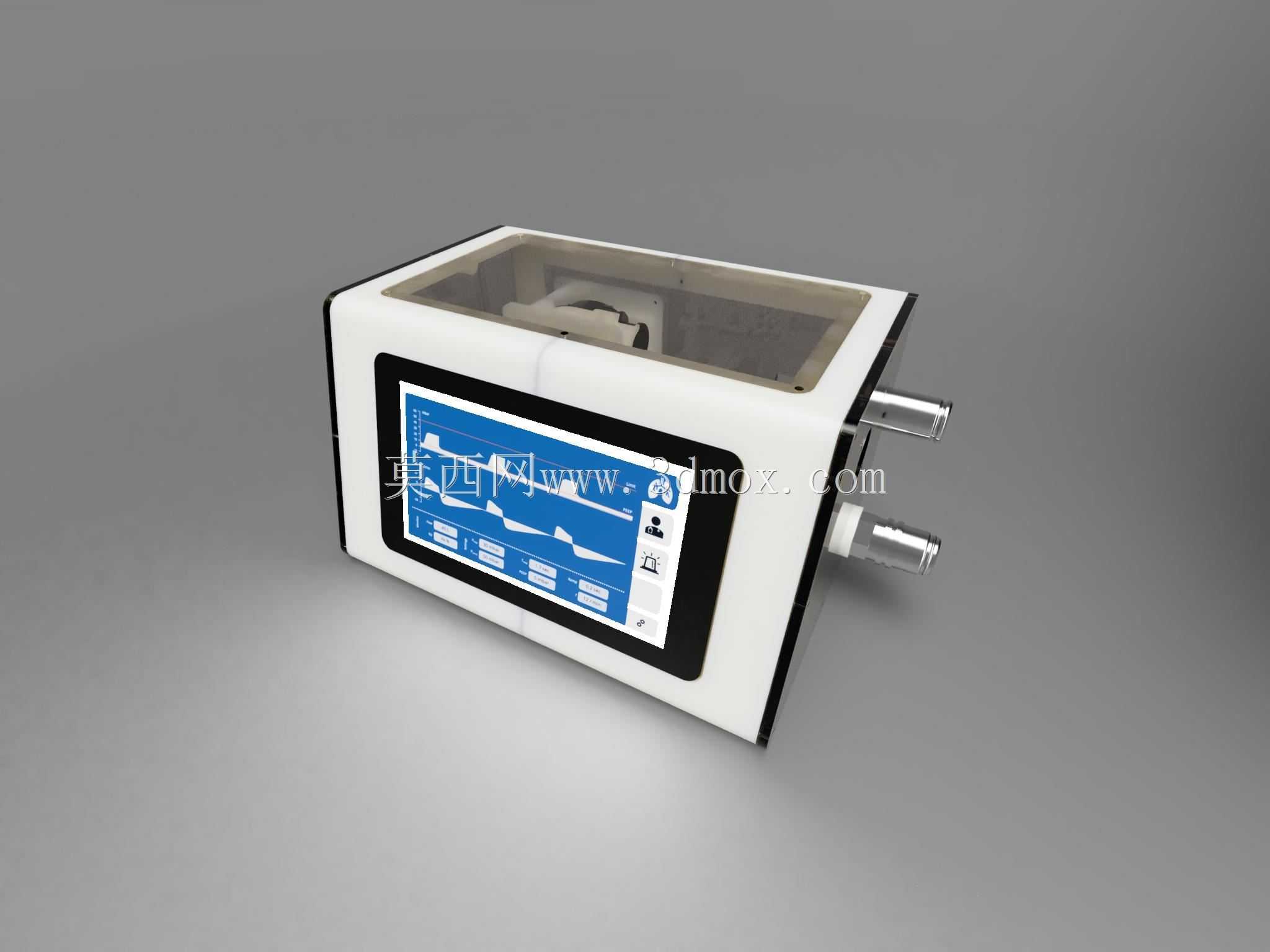

　　这款涡轮驱动的医用呼吸支持设备，核心定位是面向临床急救、呼吸科病房以及突发公共卫生事件下的呼吸衰竭患者救治场景，可在有创通气场景下与标准规格的患者导气管路完成兼容对接，替代传统气动气源依赖的大型呼吸机完成通气支持作业。从结构设计逻辑来看，整机采用一体化箱式承载结构，外壳采用圆角过渡的矩形壳体设计，所有外露棱边均做R3以上的倒圆角处理，避免临床转运、操作过程中剐蹭医护人员或周边设备，壳体主体采用阻燃ABS材质注塑成型，兼顾结构强度与设备轻量化需求，整机重量控制在单人可徒手搬运的区间内，适配病房之间转运、临时救治点快速部署的使用需求。设备正面集成大尺寸触控交互显示屏，屏幕嵌入壳体前方面板的下沉式安装槽内，屏幕周边做2mm的凸边防护，

　　避免转运过程中磕碰造成屏幕碎裂，屏幕UI界面分区显示气道压力、通气流量、氧浓度、呼吸频率等核心参数，触控区域的按键尺寸按照临床戴手套操作的触控精度要求设计，单个按键触控区域不小于12*12mm，避免操作误触。设备的气路接口全部布置在壳体右侧端面，采用标准医用圆锥接头规格，接口伸出壳体端面15mm，接头根部做密封台阶设计，外接管路插接后可实现可靠的轴向定位与径向密封，避免通气过程中出现漏气泄压的问题，接口旁预留了固定卡扣位，可外接管路固定支架，避免管路拖拽造成接头松脱。设备内部核心动力单元采用高速涡轮作为气源发生装置，相比传统空压机驱动的通气方案，涡轮驱动结构无需外接高压气源，仅需常规市电供应即可完成全部通气作业，

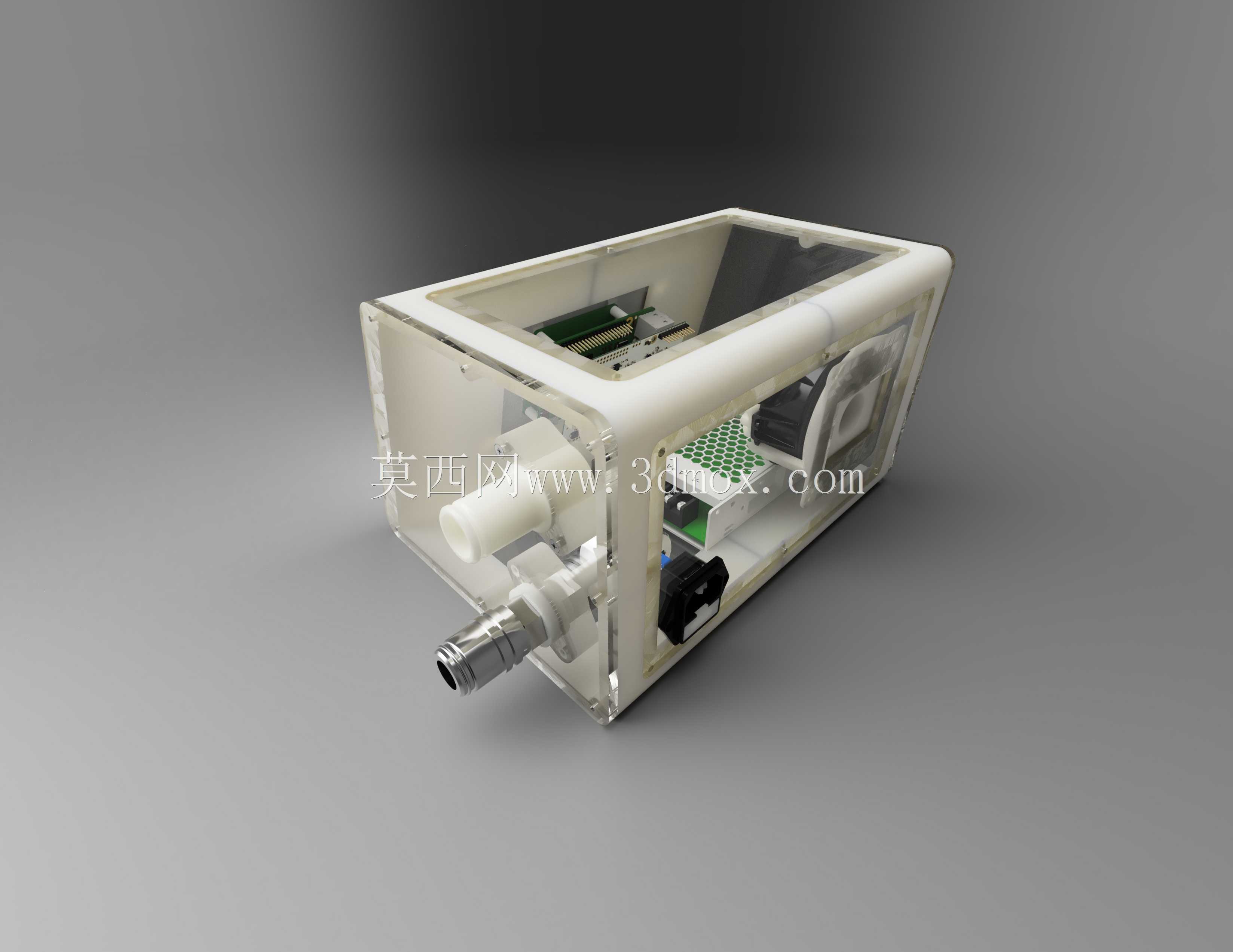

　　大幅降低了设备的部署门槛，内部气路采用集成式流道设计，将流量传感器、压力传感器、氧浓度传感器、呼气阀组件全部集成在统一的流道模块上，减少管路连接节点，降低气路漏气风险，同时也压缩了内部结构占用空间，让整机外形尺寸控制在桌面级设备的范畴内，可直接放置在病房床头柜、急救推车台面上使用，无需额外的专用安装支架。设备底部设计有四个嵌入式防滑橡胶脚垫，脚垫突出壳体底面3mm，放置在光滑台面时可提供足够的摩擦阻力，避免设备被意外碰落，壳体后侧设计有隐藏式提手结构，提手内凹于壳体后壁，不额外占用外部空间，搬运时可直接扣住提手完成设备转移。从安装边界来看，设备后部预留了标准VESA安装孔位，除桌面放置外，也可适配标准医疗设备壁挂支架、吊塔安装支架，

　　满足ICU病房吊塔挂载、急救车车载安装的多场景部署需求，设备后部的散热格栅采用错位迷宫式结构，既保证内部涡轮驱动板、主控板的散热通风需求，又可避免液体泼溅直接进入设备内部造成电路短路，符合医用设备的防泼溅等级要求。在结构细节设计上，设备的上盖采用快拆式结构，仅需拧下底部两颗固定螺丝即可打开上盖完成内部滤芯、传感器的日常维护更换，无需拆解整机结构，降低临床工程人员的维护难度，内部走线全部采用走线槽规整固定，强弱电线路分离布置，避免信号干扰造成的参数采集偏差，涡轮组件与壳体之间采用硅胶减震垫连接，降低涡轮高速运转时的震动传递，减少设备运行时的整机噪音，避免噪音影响患者休养。气路设计上充分考虑了临床使用的交叉感染防控需求，吸气端与呼气端均预留了过滤器安装位，可直接对接标准医用呼吸过滤器，患者呼出的气体经过滤后再排出设备，避免污染病房环境，同时流道内部的转角全部做圆弧过渡处理，减少流道内的气流湍流，降低通气阻力，保证送气压力的稳定输出，压力控制精度可满足临床有创通气的压力支持、容量控制等多种通气模式的参数要求。
