多爪自适应柔性夹持执行机构结构设计

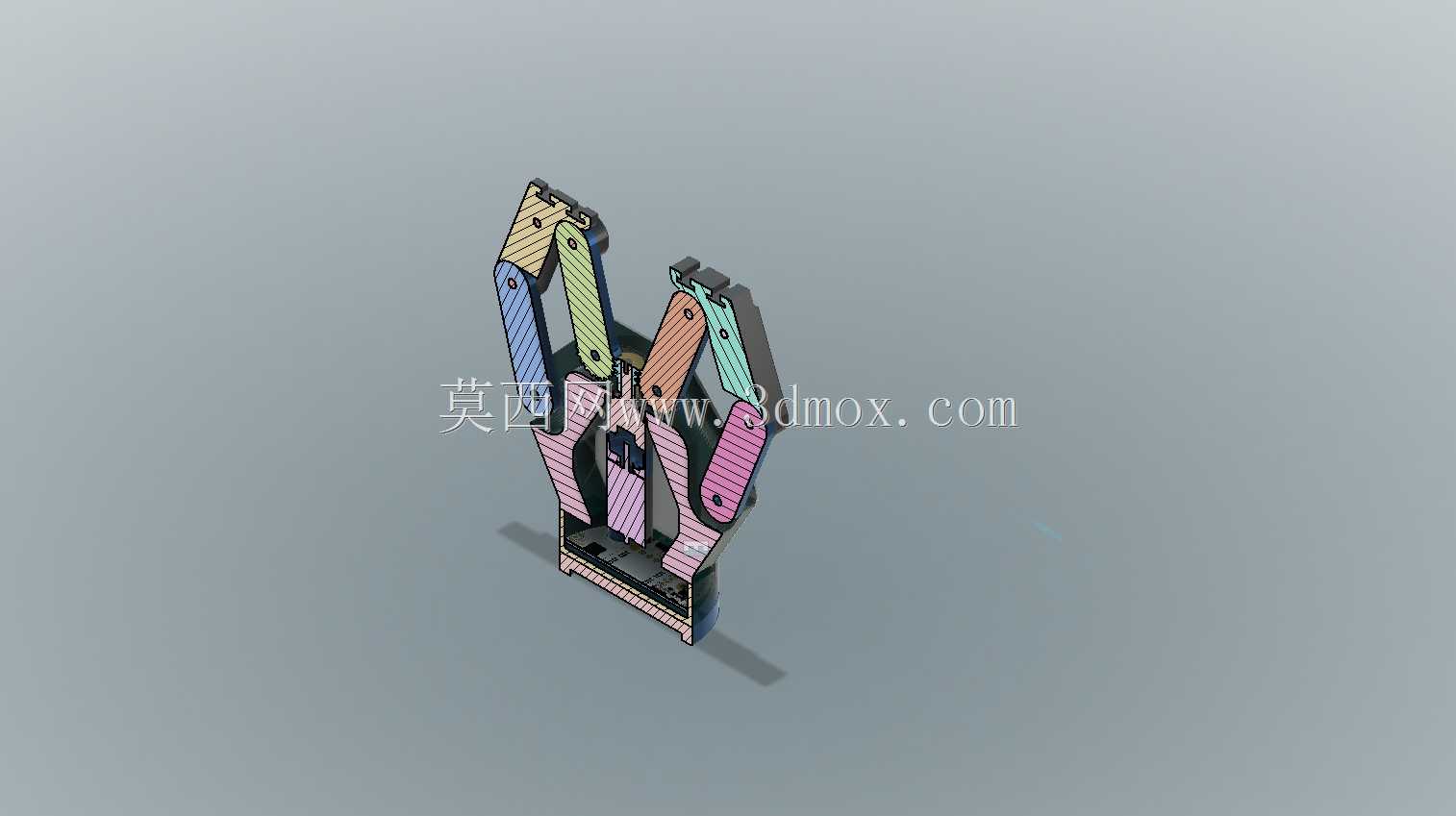

　　该夹持执行机构主要面向工业自动化生产线的精密拾取、分拣、装配工位设计，可适配3C电子元器件、小型异形结构件、轻质注塑零件等多类工件的抓取作业，尤其适合工件外形存在尺寸公差、表面易刮损的作业场景，能在不额外增加力控传感模块的前提下，通过自身结构的联动特性实现对工件轮廓的自适应包覆，避免传统刚性夹爪夹持异形件时出现的点接触应力集中、工件夹伤、夹持滑脱等问题。从结构设计逻辑来看，该机构采用多组对称布置的连杆摆臂结构，每一组夹爪臂都通过独立的铰接支点与中部基座连接，相邻摆臂之间通过联动销实现运动同步，当驱动端输出直线位移时，所有夹爪臂会绕各自铰接点同步向内收拢，每一段夹爪臂的接触面都能随工件外轮廓的起伏产生角度自适应调整，

　　最终形成与工件外表面贴合的多段面接触状态，相比两指刚性夹爪，接触面积提升4倍以上，同等夹持力下工件表面压强可降低60%，能有效保护脆性、软质工件的表面完整性。设计过程中充分考虑了安装边界的适配性，机构整体采用立式同轴布局，驱动接口设置在基座底部，可直接匹配标准直线电机、微型气缸的输出轴安装尺寸，无需额外设计转接法兰，基座外轮廓做了圆弧倒角处理，不存在突出的尖锐结构，在密集排布的多工位转盘设备上使用时，不会与周边工位的工装、治具产生运动干涉。夹爪臂的接触面采用分段式结构设计，每一段接触臂都预留了防滑垫安装槽，可根据作业场景更换硅胶、聚氨酯、丁腈橡胶等不同材质的防滑衬垫，针对需要防静电的电子元件作业场景，可更换导电硅胶衬垫，

　　避免静电击穿元器件；针对表面有油污的机加工小件拾取场景，可更换带纹路的聚氨酯衬垫，提升摩擦系数防止滑脱。机构的运动行程设计覆盖了常见小型工件的尺寸范围，收拢状态下最小夹持直径可到3mm，张开状态下最大夹持直径可达45mm，能兼容同一条生产线上不同规格工件的混线生产需求，无需频繁更换夹爪头，可大幅缩减产线换型的调试时间。铰接位置全部采用自润滑衬套配合不锈钢销轴，无外置润滑点，日常维护仅需定期清理铰接缝隙内的加工碎屑即可，在洁净度要求较高的电子组装车间、医药包装流水线场景下使用时，不会出现润滑脂滴落污染工件或生产环境的问题。整体结构的受力路径经过优化，驱动端的输出力通过中部的联动滑块均匀分配到每一组夹爪臂上，

　　不会出现单组夹爪受力过大导致的偏磨、卡滞问题，在连续高频往复作业的工况下，机构的运动一致性偏差可控制在0.1mm以内，能满足高速分拣设备每分钟120次以上的循环作业要求。基座部分采用轻量化镂空设计，在保证结构刚性的前提下整体重量控制在280g以内，可适配负载500g级别的轻量型协作机器人、SCARA机器人作为末端执行器使用，不会过多占用机器人的有效负载配额。夹爪臂的外形采用流线型设计，工件取放过程中不会与工件上方的料仓、治具定位销产生刮碰，在狭窄空间内的取料作业通过率相比传统直臂夹爪提升30%以上，适合料仓排布密集的上下料工位使用。
