普拉特R2800星型航空发动机结构建模

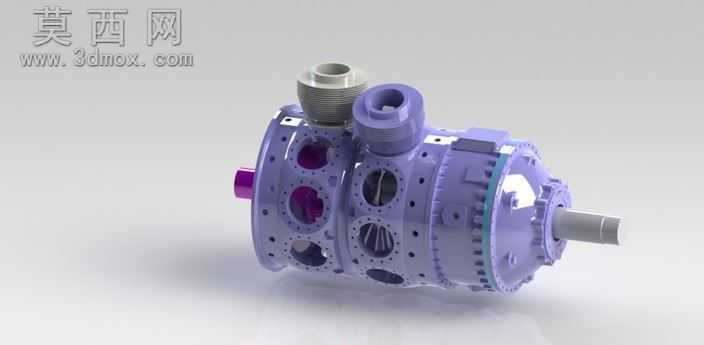

本次建模围绕普拉特R2800星型航空发动机展开，采用SolidWorks完成全参数化三维结构搭建，当前已完成整体约50%的结构呈现，完整还原了该型发动机的核心布局特征。建模过程中首先梳理星型发动机的径向排布逻辑，以中心曲轴为核心基准，依次搭建周向分布的气缸组件、进气接口、排气连接结构以及前端输出轴段，所有部件均按照实际航空发动机的装配关系进行约束，保证各部件的同轴度、周向角度偏差控制在合理公差范围内。材质渲染阶段针对不同部件做了区分处理，发动机主体壳体采用哑光淡紫色金属漆材质，还原航空发动机铸铝壳体的磨砂质感，表面的散热孔、安装定位孔、连接螺栓孔均做了细节刻画，孔位边缘做了微小倒角处理，避免模型出现生硬的直角边缘；顶部的螺纹接口采用金属银灰色材质，还原金属管件的机加工质感，螺纹特征采用螺旋扫描方式生成，保证螺纹牙型的规整度；前端输出轴采用亮面金属材质，突出传动轴的机加工光洁度，侧部的紫色堵头部件采用饱和度稍高的同色系材质，和主体形成视觉区分。结构设计上重点还原了星型发动机的多层壳体结构，外层壳体的周向开孔既对应内部气缸的安装位置，也兼顾散热功能，壳体表面的安装凸台、定位销孔均按照实际装配逻辑布置，各层壳体之间的连接法兰做了细节呈现，法兰边缘的密封槽、连接孔位都做了对应建模。建模过程中采用自顶向下的设计思路，先搭建整体骨架模型确定各部件的位置基准，再逐个完成零件的细节设计，保证各部件之间不存在干涉问题，同时预留后续完善内部活塞、连杆、气门等组件的装配空间，当前呈现的半完成状态已经可以清晰展现该型星型发动机的外部结构特征和整体布局逻辑，为后续完整建模打下了扎实的基础。
