埃尔默小型立式动力装置结构设计

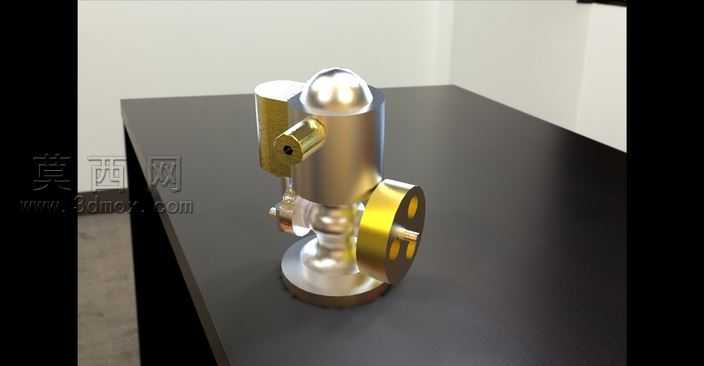

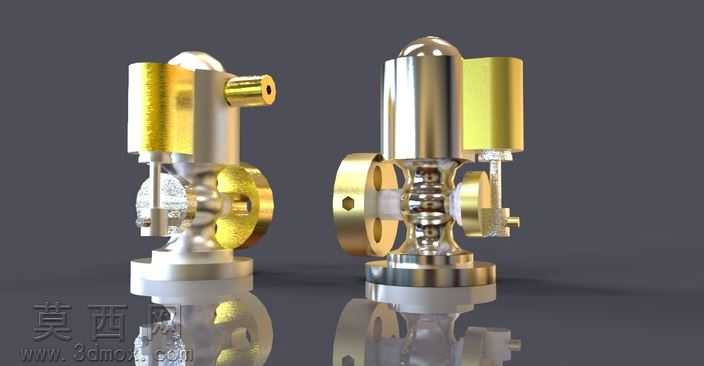

本作品为小型立式动力装置的三维建模设计，整体采用立式紧凑布局，核心主体为圆柱形主腔体结构，建模阶段通过参数化特征构建各部件的基准轮廓，先完成主腔体的回转体特征生成，再依次搭建侧置进气组件、端部动力输出轮组、底部支撑基座的独立模型，各部件间严格按照实际装配约束关系完成配合，保证同轴度、装配间隙等参数符合小型动力装置的设计规范。材质渲染阶段，主腔体与底部基座采用抛光金属材质，调整金属粗糙度参数至较低数值，模拟精加工金属表面的高反光质感，侧置组件与输出轮盘采用亮金色金属材质，通过调整金属度与反射参数，区分不同构件的材质差异，同时在场景中搭建深色哑光工作台作为承载面，添加柔和的环境漫反射光源与定向补光，突出金属构件的轮廓层次与表面质感，避免高反光材质出现过曝或光影杂乱的问题。结构设计上，整体遵循小型动力装置的轻量化与紧凑化设计思路，主腔体整合了核心运动构件的容纳空间，侧置组件预留了进气与调节结构的安装位，端部轮盘设计有均匀分布的连接孔位，可适配不同的外接传动部件，底部基座采用扩底式结构，增大支撑接触面积以保证装置运行时的稳定性，各部件的连接部位均设计有对应的定位止口与固定结构，方便后续的装配拆解与维护。建模过程中对各运动部件的干涉情况做了全面校验，确保内部活塞、连杆等运动构件在行程范围内不会与腔体壁、侧置组件发生碰撞，同时对外部可见构件的边角做了微小的倒角处理，既符合实际机械加工的工艺要求，也让整体模型的视觉效果更加精致真实，渲染输出的效果图完整呈现了装置的外观形态与材质质感，清晰展示了各外部构件的布局关系与结构特征。
