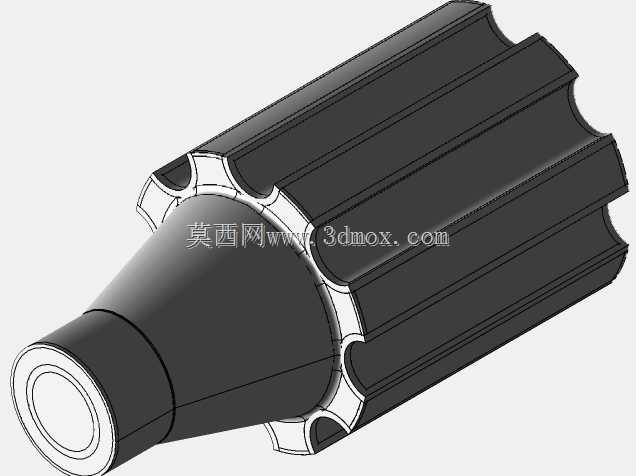

多瓣式锥柄连接操作手柄结构

　　这类带多瓣外轮廓的锥柄操作件，常应用在需要手动锁紧、快速插拔切换的工装夹具、检测仪器调节端以及小型设备的操作工位上，区别于常规光滑圆柱手柄，其外轮廓的多瓣凹槽结构完全贴合人手握持时的指腹贴合弧度，操作时无需额外施加过大的握紧力即可传递足够扭矩，即便操作人员佩戴劳保手套作业，也不会出现打滑脱手的情况，适配车间常规作业的操作场景。从结构设计逻辑来看，前端锥柄段采用小锥度过渡设计，锥面的加工公差控制在IT7级精度区间，安装时可与对应安装孔实现无间隙楔合，既保证周向传动的扭矩传递稳定性，也能在需要拆卸时通过轴向敲击即可快速分离，无需额外设计拆卸螺纹孔或者拉马结构，大幅简化了配套安装位的加工工序。后端握持段的多瓣结构并非单纯为了防滑，

　　每一处凸起的棱边都做了R0.8的圆角过渡，避免长期操作时硌伤操作人员手掌，同时多瓣的外轮廓在径向方向上形成了均匀的受力点，当需要传递较大扭矩时，每一个瓣状结构都能均匀分担周向剪切力，相比同直径的圆柱手柄，其抗扭截面系数提升了近40%，可承受更大的操作力矩而不会出现根部断裂的情况。在安装边界尺寸上，锥柄段的小端直径与安装孔的入口直径保持0.02mm的间隙配合，锥段长度控制在握持段直径的1.2倍左右，保证楔合后有足够的接触面积传递扭矩，不会因为轴向受力出现松脱；握持段的最大外径适配成年人手掌的握持跨度，整体长度控制在单手握持的舒适区间，既不会因为过长导致操作时与周边设备结构产生干涉，也不会因为过短导致握持发力不足。在实际设备应用中，

　　这类手柄常替代传统的滚花手柄、星形手柄，用在仪器仪表的调节端、工装夹具的快速锁紧端、小型设备的手动操作轴上，尤其是在需要频繁拆装切换操作件的工位上，锥柄连接的结构可以实现一秒快速插拔，多瓣握持结构保证操作时的力传递效率，整体结构没有多余的装饰性设计，所有曲面和棱边的设计都围绕操作手感、受力强度、安装便捷性三个核心维度展开。建模过程中需要重点关注锥面的同轴度公差，以及多瓣结构与锥柄段的位置度偏差，若同轴度偏差超过0.03mm，安装后会出现手柄偏心晃动的问题，长期使用会加剧安装孔的磨损；多瓣结构的根部需要做应力释放圆角，避免热处理或者受力时出现应力集中导致的开裂问题，每一处过渡曲面的曲率都需要连续顺滑，

　　保证注塑或者机加工过程中不会出现应力残留。从选材适配角度来看，该结构既可以采用工程塑料注塑成型用于轻载操作场景，也可以采用铝合金机加工后做阳极氧化处理用于中等载荷场景，还可以采用不锈钢材质加工用于耐腐蚀要求的作业场景，不同材质下的结构尺寸无需做大幅调整，仅需根据材料的抗剪强度适当调整锥段的配合长度即可。在配套安装设计时，对应的安装孔需要加工与手柄锥段一致的锥度，孔的深度要比锥段的插入深度深1mm左右，避免锥段顶到孔底导致无法完全楔合，安装孔的周边需要预留足够的操作空间，保证手握持手柄旋转时不会与周边的设备外壳、管线结构产生碰撞干涉，空间预留半径需要比握持段的最大外径大20mm以上，给操作人员的手部留出足够的活动余量。
