气动焊枪工业焊接作业执行部件结构

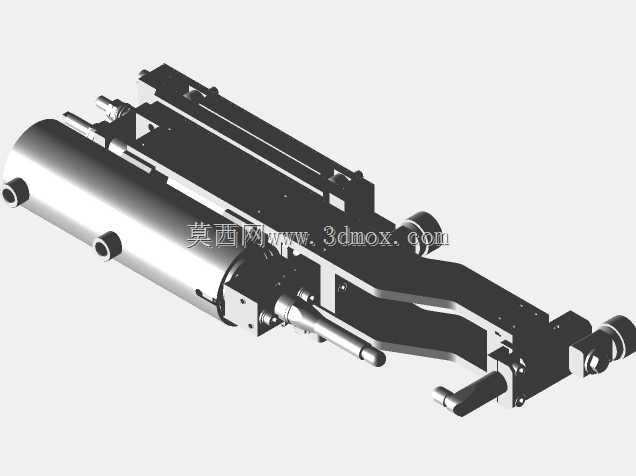

　　这款气动焊枪的三维结构，完整还原了电阻点焊场景下手持/机装焊枪的核心装配逻辑，在汽车白车身焊装、钣金构件拼接、通用五金件焊接工位中，这类结构是完成焊点施压、通电导通工序的核心执行端。从结构布局来看，整体采用长行程气缸与焊臂一体化的排布设计，气缸腔体作为主体承载结构，既承担气动推力的输出功能，也为焊臂、电极握杆、导电组件提供安装基准，避免了分体式连接带来的刚度不足问题，在大压力焊接作业时能有效减少焊臂形变，保证电极对中度。

　　从功能实现逻辑上，压缩空气从气缸尾部的进气接口接入后，推动内部活塞带动动焊臂做直线往复动作，配合定焊臂上的电极头，完成对焊接工件的夹紧施压，当压力达到预设阈值后，导电回路导通完成点焊熔核的成型，整个动作行程的限位通过气缸内部的缓冲结构实现，避免电极硬接触造成的端头损耗。设计过程中优先考虑了作业可达性，焊臂的延伸段做了变截面处理，在保证抗弯刚度的前提下收窄了前端轮廓，能够深入到钣金构件的狭窄腔体、折边位置完成焊点作业，适配不同开口深度的焊接工位需求。

　　安装边界方面，主体气缸的外径控制在常规手持焊枪的适配范围内，尾部预留了标准的气动接头安装螺纹、吊具连接孔位，既可以搭配平衡吊做悬挂式手持作业，也能通过转接法兰安装到焊接机器人的末端法兰、固定式焊装台的调整支架上，适配不同的自动化焊接产线布局。电极握杆采用快换式结构设计，不需要拆解主体结构就能完成电极头的更换、修磨后的复位调整，减少工位停机维护的时间。导电母排的排布紧贴气缸外壁的绝缘安装槽，既缩短了导电回路的长度减少功率损耗，也通过绝缘衬套实现了与气动腔体的完全隔离，避免焊接电流窜入气路造成元件损坏。

　　结构细节上，动焊臂与活塞推杆的连接采用了浮动铰接结构，能够补偿电极磨损、工件装配误差带来的微小角度偏差，保证两个电极头的端面完全贴合工件表面，避免焊点偏斜、熔核成型不良的问题。气路接口处预留了节流阀的安装空间，可根据不同厚度板材的焊接需求调整活塞的进退速度，在厚板焊接时放慢施压速度避免电极冲击飞溅，薄板高速焊接时加快动作节拍提升工位效率。整体结构的受力路径经过优化，焊接时的反作用力直接通过气缸腔体传递到安装基座，没有多余的传力环节，长期高频作业下的结构疲劳寿命更长，适配汽车焊装车间动辄数十万次的焊点作业需求。握把区域做了防滑的轮廓处理，手持作业时的握持重心靠近气缸中部，减少长时间操作的握持疲劳，触发开关布置在握把的食指操作区间，按压行程与焊枪的动作行程做了匹配设计，轻触即可完成预压，按到底触发行程开关启动焊接通电，操作逻辑符合一线焊接工人的操作习惯。
