塑料软袋成型折肩工装结构设计

　　该结构主要服务于立式制袋、充填封口类包装工序，常见于食品、日化、医药及小五金配件的软包装生产线。其核心任务是把连续输送的平幅片状薄膜逐步收拢、弯折并导向成具有稳定肩部轮廓的筒状袋坯，为后续纵封、牵引、横封和切断提供准确的料带边界。相比单纯依靠导辊和成型管完成翻折的方案，这种带肩部曲面的成型件更适合需要清晰袋肩、袋侧挺括或局部折痕一致的产品。

　　从实际用途看，该部件位于包装机膜路与充填管交汇区域。薄膜从上方或前方进入后，先沿底板边缘获得定位，再顺着肩部曲面被强制翻折，两侧膜面逐步汇合到预定搭接位置。曲面过渡是否顺滑，直接决定薄膜在高速运行中是否会出现跑偏、起皱、拉伸不均或封边错位。对于pp、pet、pe等常用塑料膜，材料厚度、摩擦系数和热收缩特性不同，成型面的导入角、圆角和出口间隙都需要相应匹配；其中pe膜较软，悬垂性强，若肩部曲率突变或边缘支撑不足，容易在折痕处产生波浪形褶皱。

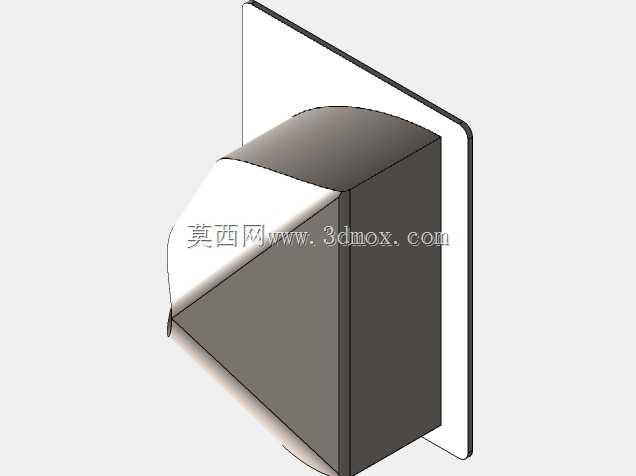

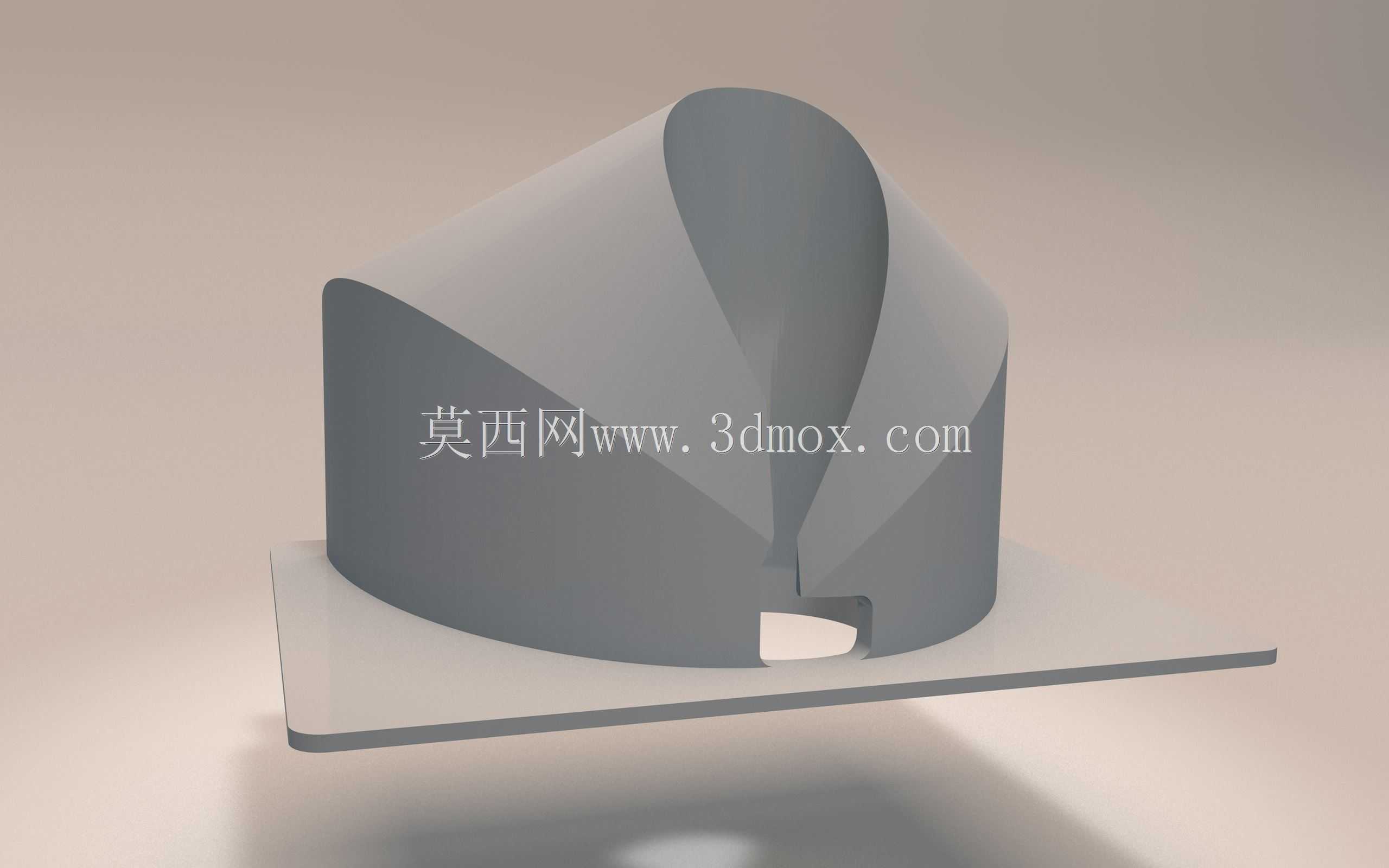

　　功能设计上，模型采用底板承托加立体肩部导向的组合方式。底板提供膜带初始支撑面，可控制薄膜进入成型区时的高度和横向位置；肩部曲面承担主要变形任务，把平面膜料自然引导成筒形；下部开口则为袋坯继续下行、纵封机构闭合或充填管穿过留出空间。结构中没有复杂运动件，属于典型的固定式成型辅件，优点是运行稳定、维护点少，对装配定位的要求却较高。安装时需要保证成型件中心与牵引辊、纵封轮、横封模的中心一致，任何偏摆都会把误差放大成袋宽不均或封边偏移。

　　设计思路应围绕膜料变形路径展开，而不是只追求外观曲面连续。首先要确定袋宽、袋厚、搭接宽度和薄膜折回半径，再反推肩部展开轮廓。导入段应给膜料留出平缓过渡区，避免一接触就形成锐角；成型段需要让两侧膜面以接近对称的方式收拢，减少单侧拉伸；出口段则应与后续制袋管或导向板平滑衔接，使膜料离开曲面后仍保持既定形状。边缘处必须设置足够圆角，尤其是薄膜高速摩擦的位置，锐边不仅会增加阻力，还可能造成膜面划伤或静电积聚。

　　外形尺寸与安装边界方面，底板宽度应略大于最大膜宽，并在两侧保留调整余量；肩部高度取决于袋型展开尺寸和膜路空间，过高会增加薄膜包角和牵引阻力，过低则可能导致折肩不充分。下部开口需避让充填管、纵封块及相关紧固件，周边应留出拆装和清洁空间。若用于多规格生产，底板与主机架之间宜设置长圆孔或可调定位面，以便在更换袋宽时快速对中。与膜料接触的表面还应考虑耐磨和低摩擦处理，减少长期运行后因拉伤、粘料带来的袋面质量波动。

　　在三维建模过程中，这类零件不能只按静态实体处理，应结合薄膜走料路径检查干涉和曲率变化。可沿膜面建立若干参考截面，观察不同位置的折弯角是否连续；对肩部与底板交接处做圆角过渡，并校核出口间隙是否满足膜厚和搭接要求。对于结构设计人员，理解该成型件与前后导辊、牵引机构、热封部件的相对关系，比单独复刻曲面更重要；对于设备选型人员，则应重点关注其适用膜宽范围、材料兼容性、调节方式以及与现有包装机中心高和安装孔位的匹配程度。
