聚酯食品包装用双螺旋输送给料结构

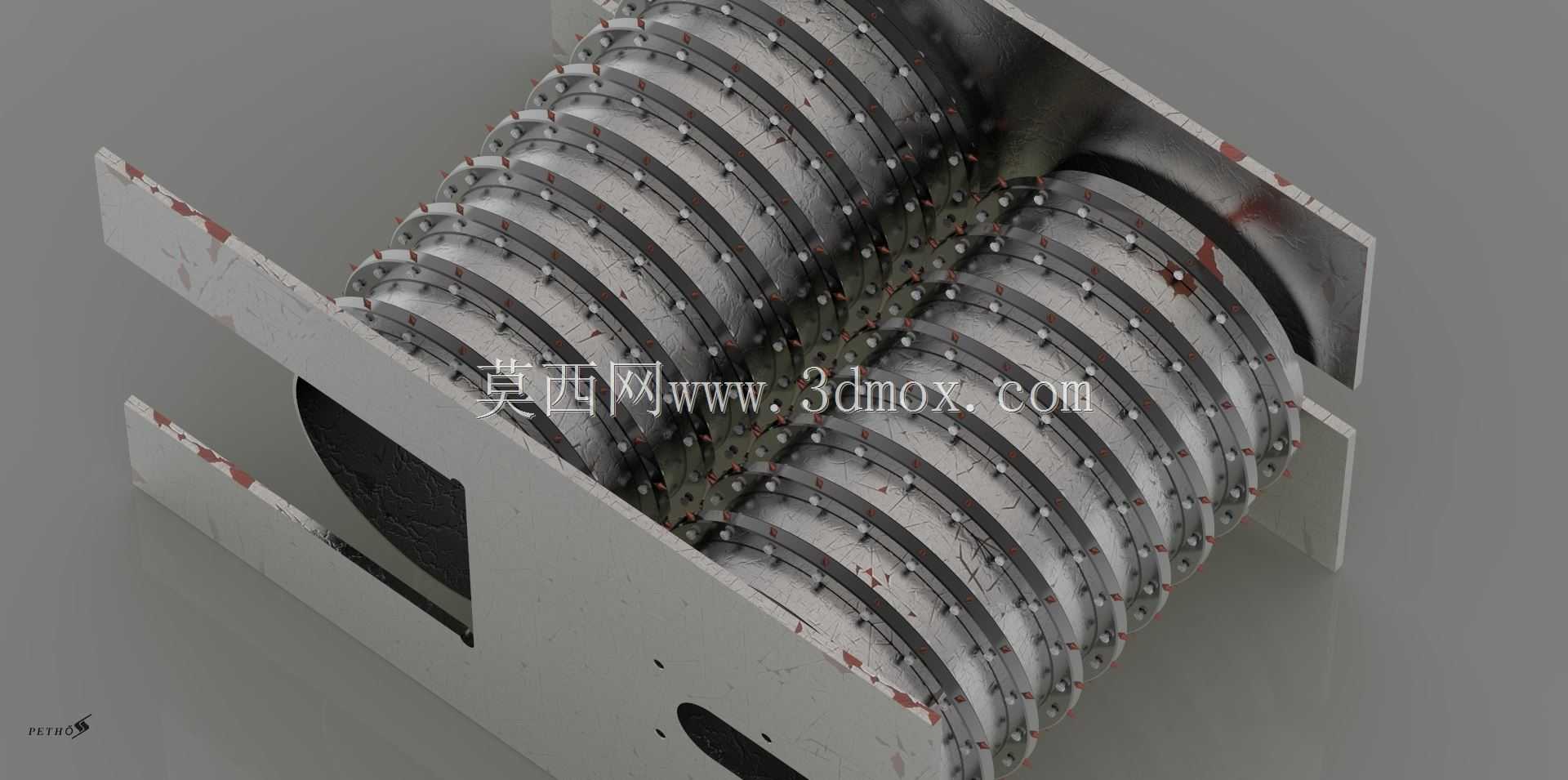

　　这套双螺旋输送结构，主要面向聚酯类食品包装材料的生产给料工序设计，在食品包装生产线的原料输送、定量给料环节承担核心作用，适配聚酯粒料、改性聚酯混合原料的连续输送工况，可直接对接挤出机、包装成型设备的进料口，解决传统单螺旋输送在聚酯类半熔融、带轻微粘性原料输送过程中出现的架桥、出料不均、物料残留的问题。从结构设计逻辑来看，采用平行双螺旋轴同向排布的方案，两根螺旋轴的叶片采用错齿相位布置，相邻叶片的凸起齿状结构在转动过程中形成相互啮合的运动轨迹，既可以对结块的聚酯原料起到松散破碎的作用，又能在输送过程中形成连续的料塞，保证给料的压力稳定，避免后端成型工序出现原料供给断流、压力波动导致的包装材料厚薄不均问题。

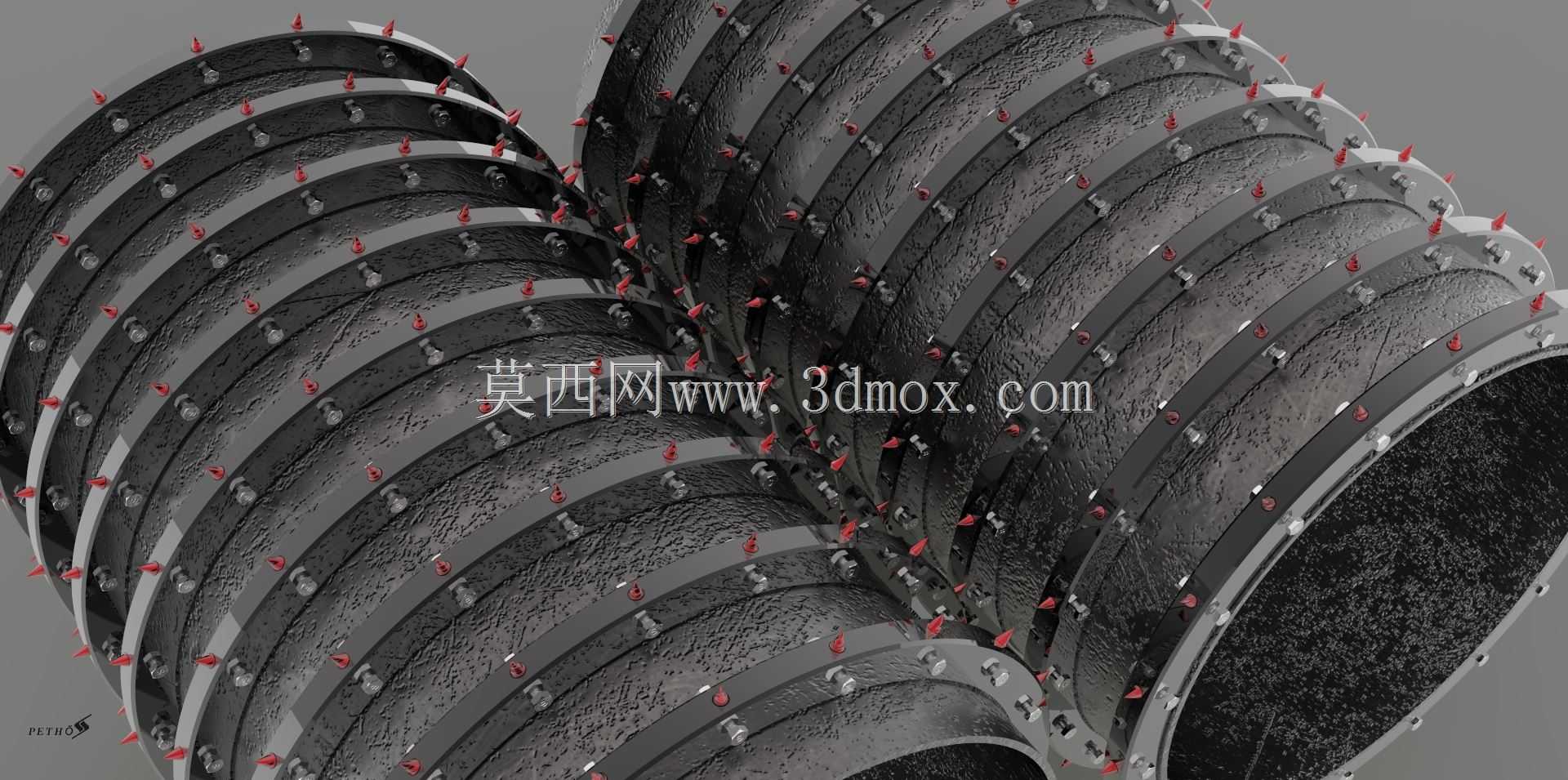

　　螺旋叶片的边缘做了小角度的倒角处理，在推送物料的过程中可以减少叶片与输送腔内壁的刮擦，降低设备运行过程中的金属碎屑产生风险，符合食品接触类设备的卫生设计要求，叶片表面的粗糙纹理是做了表面喷砂硬化处理，提升耐磨性能，应对聚酯原料中添加的无机助剂带来的磨耗问题，延长部件的连续运行寿命。从安装边界来看，整套结构的输送段采用分段式法兰连接设计，每段筒体的连接法兰都做了止口定位，安装时不需要额外配做定位销，只要对齐止口锁紧螺栓就能保证两根螺旋轴的同轴度，降低现场安装的调试难度。螺旋轴的两端采用带密封结构的轴承座，密封件选用食品级氟橡胶材质，既可以阻挡输送腔内部的物料粉尘进入轴承部位，也能避免轴承润滑脂泄漏污染原料，

　　轴承座的安装位置预留了足够的维护空间，日常更换密封件、补充润滑脂不需要拆解整个输送筒体，只需要拆开端盖就能完成维护操作。在实际生产应用场景中，这套结构可以适配不同熔融指数的聚酯原料输送，通过调整两根螺旋轴的转速差，就能改变输送量的大小和出料的压实程度，当生产较薄的食品包装膜时，可以适当提高转速差，让原料在输送过程中获得更高的压实度，保证进入挤出机的原料夹带空气更少，提升成品膜的透明度和力学性能；当生产较厚的聚酯包装片材时，可以降低转速差，提高输送效率，匹配大产量挤出设备的进料需求。螺旋叶片上分布的红色标识点是做动平衡校正时的配重标记，每片叶片在焊接完成后都做了单独的动平衡处理，整根螺旋轴组装完成后整体动平衡等级达到G6.3标准，

　　设备在最高转速运行时的振动幅值控制在0.05mm以内，避免长时间运行出现轴承过早磨损、连接螺栓松动的问题。输送腔的底部设计了可快速拆卸的清理盖板，当生产换色、更换原料品类时，不需要拆解整个螺旋轴，只需要打开底部盖板就能快速清理腔体内残留的余料，减少换产的停机时间，符合食品生产过程中频繁换产、定期清洁的工艺要求。在结构强度设计上，螺旋轴的芯轴采用40Cr调质处理，轴径根据输送段长度做了等强度设计，在轴承支撑位置做了轴肩强化，避免长距离输送过程中芯轴出现挠曲变形，叶片与芯轴的连接采用连续满焊结构，焊接后做了整体去应力退火处理，消除焊接应力，避免运行过程中焊缝开裂导致叶片脱落。这套结构的进料口设计为上方敞口的方形接口，可以直接对接原料料仓的出料口，进料口内部设置了导流板，让进入输送腔的原料可以均匀分布在两根螺旋轴的啮合区域，避免物料偏载导致螺旋轴受力不均，出料口采用圆形法兰接口，尺寸匹配主流挤出设备的进料口标准，不需要额外做转接件就能直接安装对接。
