布劳恩Omnifix二十毫升注射器结构

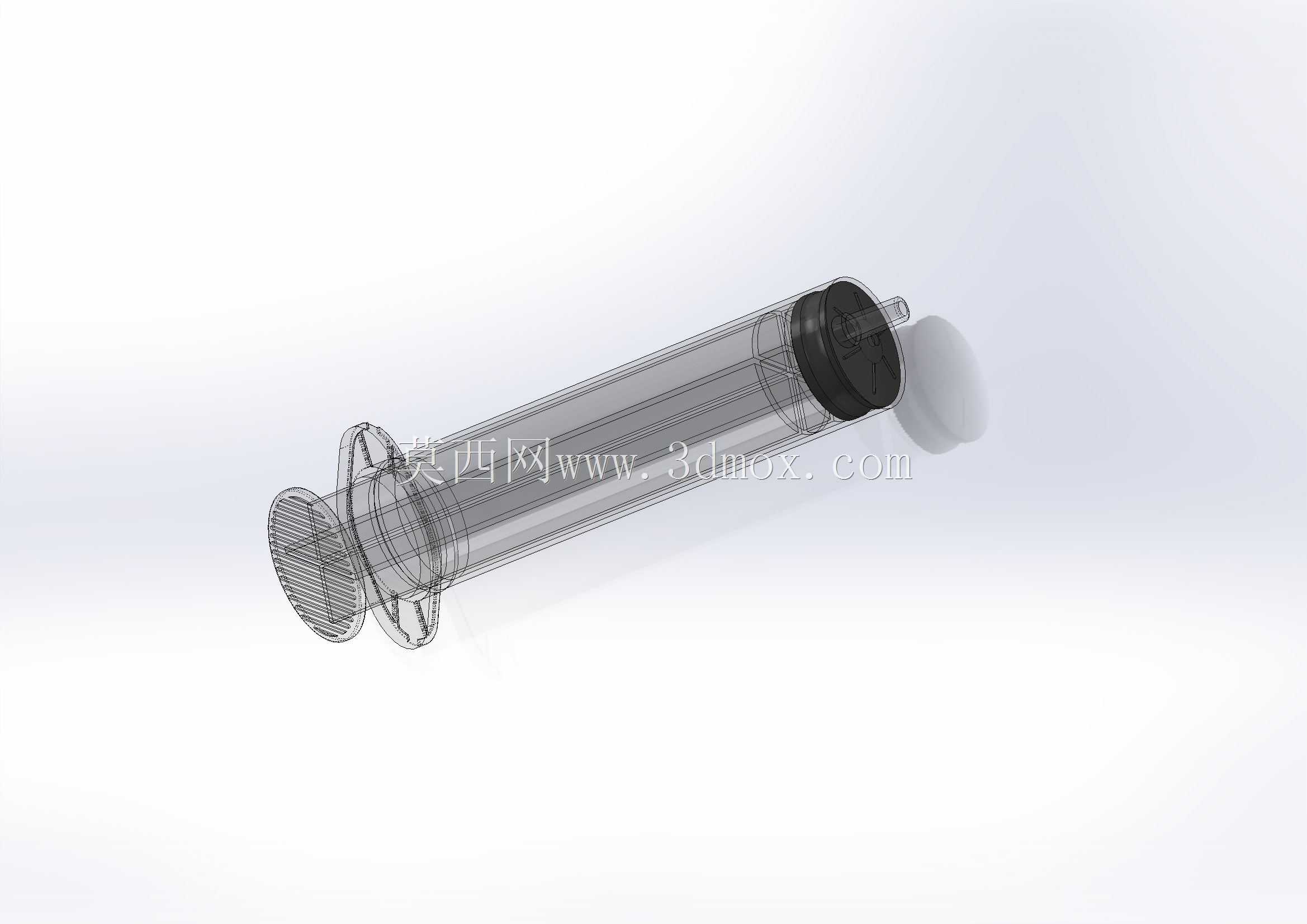

　　在临床配药、实验室移取液体以及小型流体试验台的工装集成中，这类二十毫升规格的透明注射器常被当作低成本、可视化的定量执行元件使用。它的核心价值并不只是盛装药液，而是通过筒身刻度、活塞阻力和端部鲁尔接口的配合，让操作者能够稳定控制吸入与排出的体积。模型把针筒法兰、指压边、黑色活塞、推杆端部以及前端接头都做了独立表达，便于在装配体中检查运动行程、干涉关系和外部夹持空间。

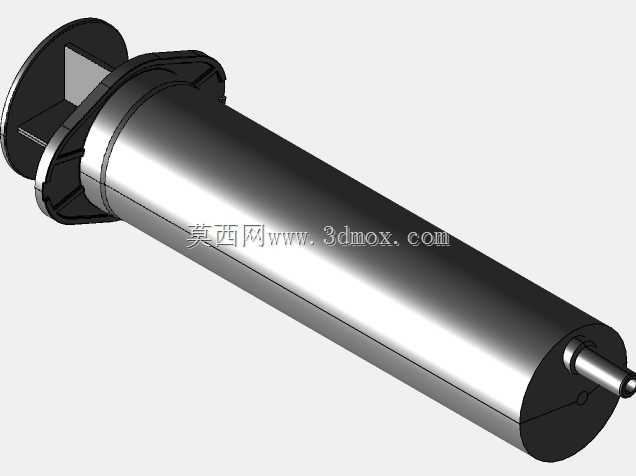

　　从结构上看，筒体采用透明医用级塑料的典型形态，外壁带有纵向刚度加强区域，内壁则要求较高的圆柱度和表面光洁度，以保证胶塞滑动时既不卡滞也不过度泄漏。前端的锥状接口用于连接针头、延长管或阀件，其尺寸边界直接决定能否与标准鲁尔座锁紧。尾部的法兰盘是手指施力的主要位置，两侧加宽形成指靠面，在抽吸黏稠液体或快速推注时，能够分散载荷并避免筒体从手中滑脱。

　　活塞组件由黑色胶塞和推杆组成。胶塞外缘通常设计有密封唇边，在筒内形成可滑动密封；推杆穿过筒体中心，将后端的按压力传递到胶塞端面。建模时需要重点控制胶塞外径与筒体内径的配合关系：过大会造成推注力偏高，过小则会在负压吸液时引入气泡或回流。推杆与胶塞的连接位还要保留足够的轴向定位，防止反复抽推过程中松脱。

　　这类零件的外形尺寸边界对医疗设备集成很关键。二十毫升容量决定了筒身长度和内径的基本比例，若把它装入注射泵、自动分装机构或检测夹具，必须同时考虑筒体最大外径、法兰宽度、前端接头伸出长度以及推杆完全拉出后的总长度。模型中透明筒体与黑色活塞形成明显视觉区分，能够在剖面或半透明显示状态下直观判断活塞位置，这对验证行程终点、余量和吸排液范围非常实用。

　　设计思路上，注射器需要在一次性耗材的成本限制下满足安全、清洁和操作可靠性。筒体刻度应沿视线方向布置，读数面不能被夹持件遮挡；法兰边缘需避免锐边，以降低长时间按压造成的不适；胶塞材料要兼顾弹性、耐药品性和低摩擦特性。若用于自动化设备，还应在筒身外侧预留稳定的夹持面，避免夹具压在刻度区或薄壁段导致变形。

　　在实际使用场景中，医护人员会用它抽取药液、冲洗管路或进行小容量加注；实验室人员则可能把它连接到过滤器、两通阀或硅胶管上，完成样品转移和试剂配制。设备设计人员关注的则是它能否被机构可靠抓取、活塞推力是否在电机或弹簧的能力范围内，以及端部连接后是否存在泄漏路径。三维模型把这些几何关系集中呈现，使结构工程师不必反复测量实物，就能提前评估安装方向、固定方式和周边避让。

　　运动校核方面，推杆从完全推入到完全拉出形成一条清晰的轴向路径。装配时应保证推杆与筒体同轴，否则胶塞会受到偏载，造成密封唇边局部磨损或推注力波动。前端接头与外接件装配后，会增加一段轴向长度和径向包络，在密集布置的泵阀模块中尤其需要预留操作空间。尾部法兰在自动推送机构中也可能作为限位面使用，其厚度和平面度会影响重复定位精度。

　　从制造角度看，筒体壁厚均匀性直接影响透明度和成型质量，过薄会在夹持时产生椭圆变形，过厚则增加材料成本并影响刻度观察。胶塞的唇部形状需要在模具中保证圆滑过渡，避免飞边影响密封。推杆虽看似简单，但其截面刚度必须满足最大推力下不发生明显屈曲，特别是在小直径、长行程的注射器结构中，屈曲往往是限制操作手感的重要因素。

　　总体而言，这套模型适合用于医疗设备结构方案沟通、注射泵夹持机构设计、教学演示以及流体回路的空间布局验证。它把耗材本身的几何特征、运动关系和安装边界完整呈现出来，让设计者在选型阶段就能判断二十毫升规格是否满足容量需求、推力需求和设备内部空间约束，而不是等到样机装配后才发现筒体过长、法兰干涉或接头无法接近。
