实验室通用色谱柱精密结构设计

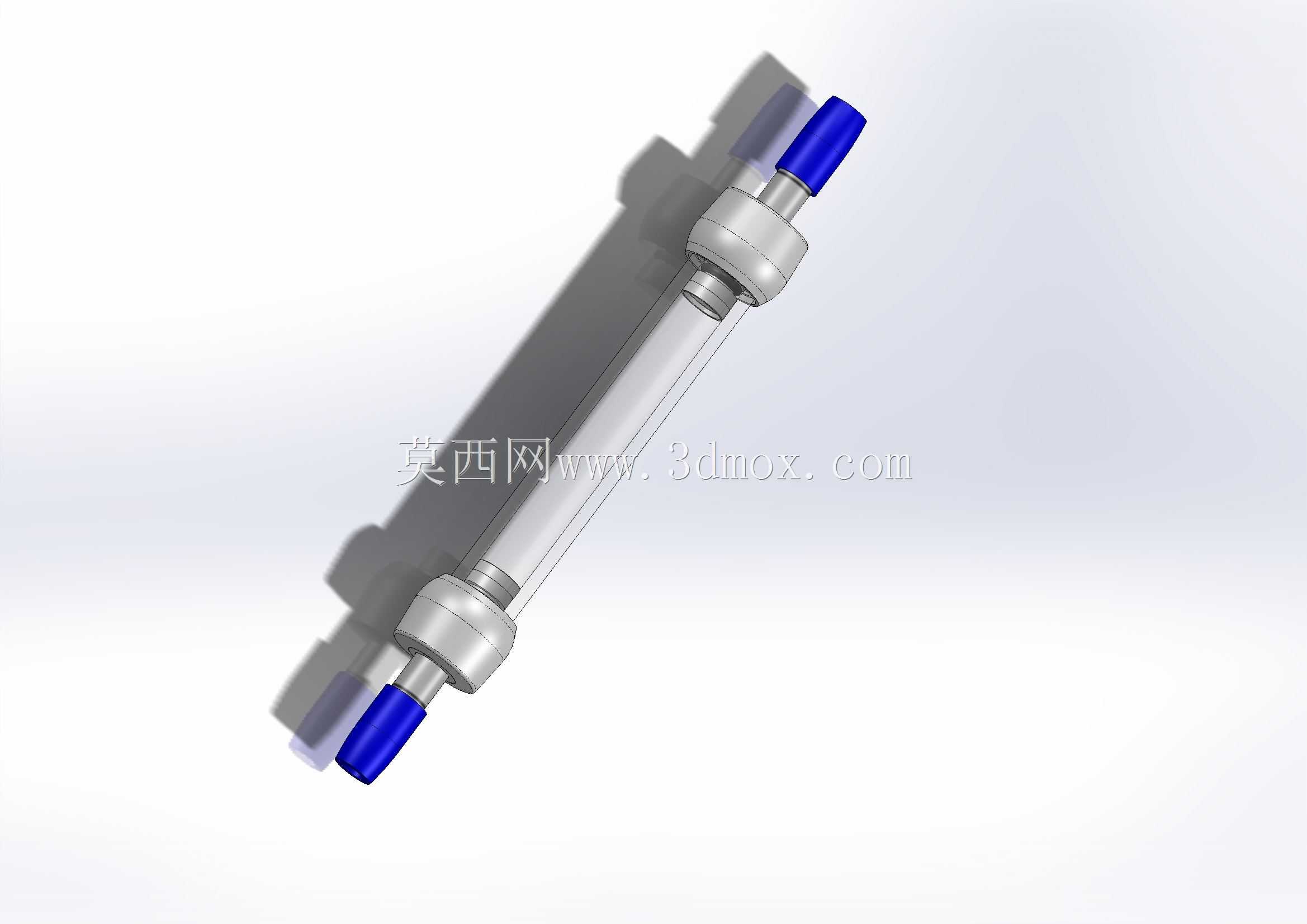

　　这套结构围绕实验室分析系统中色谱柱的通用安装与流路连接需求展开，柱体采用细长透明管身作为主体，便于在装配、调试和使用过程中观察内部填料状态、液面位置以及是否存在气泡或异常沉积。两端接头采用对称式金属锁紧结构，配合蓝色端帽形成清晰的操作边界，既能够保护接口端面，也有助于在多根柱体并排摆放时快速识别进出口方向。

　　从实际使用场景看，这类柱体常见于液相分析、样品分离、方法开发和教学实验平台。设备运行时，流动相从一端进入，经过柱内填充床完成组分分离，再由另一端流出至检测单元。因此，柱体结构设计的重点不只是容纳填料，更在于控制接口密封、流道过渡、死体积以及装拆便利性。接头处的台阶、锥面和压紧段需要协同作用：既要保证在常规工作压力下不发生渗漏，也要避免过度锁紧导致柱管端部受力开裂或密封件永久变形。

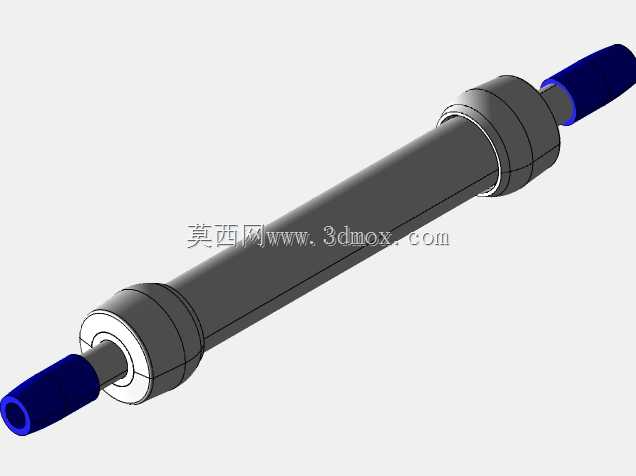

　　建模时将柱管、端部压帽、内衬密封件和端帽分别建立独立实体，能够更真实地反映装配关系。柱管外壁保持光滑圆柱面，有利于在支架、柱温箱或夹持座中定位；两端接头外径略大于柱管，形成自然轴向限位，安装时不需要额外测量插入深度。蓝色端帽作为独立保护件覆盖在最外侧接口上，其内腔与接头端部形成小间隙配合，既方便徒手拔插，又能在存放时减少灰尘、指纹和机械磕碰对密封面的影响。

　　外形边界方面，整体呈细长轴对称形态，径向尺寸集中在两端接头区域，中间柱管段占用空间较小。这种比例适合在有限的仪器舱室内布置，也便于多柱切换阀、管路系统和柱温箱之间进行排布。若将其放入整机布局，需要重点核算两端管路接头的折弯半径、手操作空间以及柱体固定点间距。柱体过长时，单端悬臂固定容易产生振动或接头附加弯矩，因此在结构选型阶段应预留中间支撑或弹性夹持位置。

　　端部流道设计应尽量减少突然扩缩。金属接头内部通道与柱管内径之间需要平滑过渡，避免样品在台阶处滞留造成峰形展宽。密封件的压缩量也要控制在合理区间：压缩不足会形成旁路泄漏，压缩过大则可能使密封件向内隆起，挤占有效流通面积。三维模型中将这些细节按装配关系表达出来，后续工程人员就可以直接据此检查干涉、调整公差，并评估接头与标准管路接头的匹配性。

　　在维护层面，对称两端结构有利于降低备件种类，更换密封件或重新装填时操作路径一致。透明柱管与金属接头形成材料区分，不仅服务于外观识别，也对应不同功能需求：柱管段强调耐化学性和可视性，接头段强调强度、螺纹承载和重复装拆寿命。端帽颜色则可作为规格、流向或应用系列的视觉编码，减少实验台面上多根柱体混用的概率。

　　整体建模保留了足够的结构层级，使设计人员能够在装配体中直接进行管路干涉检查、支架适配和操作空间评估。对于分析仪器集成、实验室耗材改造以及小型分离装置开发而言，这种柱体结构的价值在于把密封、观察、夹持和接口保护集中在一个紧凑形态中，同时维持较好的工艺可实现性。
