电气集成金属防护壳体结构设计

　　该金属壳体主要面向小型电气集成场景设计，可作为传感模块、信号调理单元、小型工控板卡或接口转换装置的外部防护结构，在实验室测试台架、产线检测工位、设备旁侧控制节点以及中小型机电装备内部都有明确的使用位置。实际选型时，结构工程师通常先确认内部PCB的排布、接线端子的出线方向以及周边安装空间，再判断该箱体是否能够容纳元器件并满足维护拆装需求。

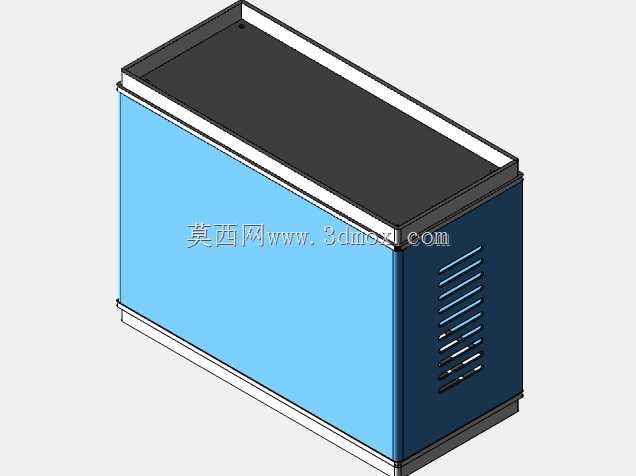

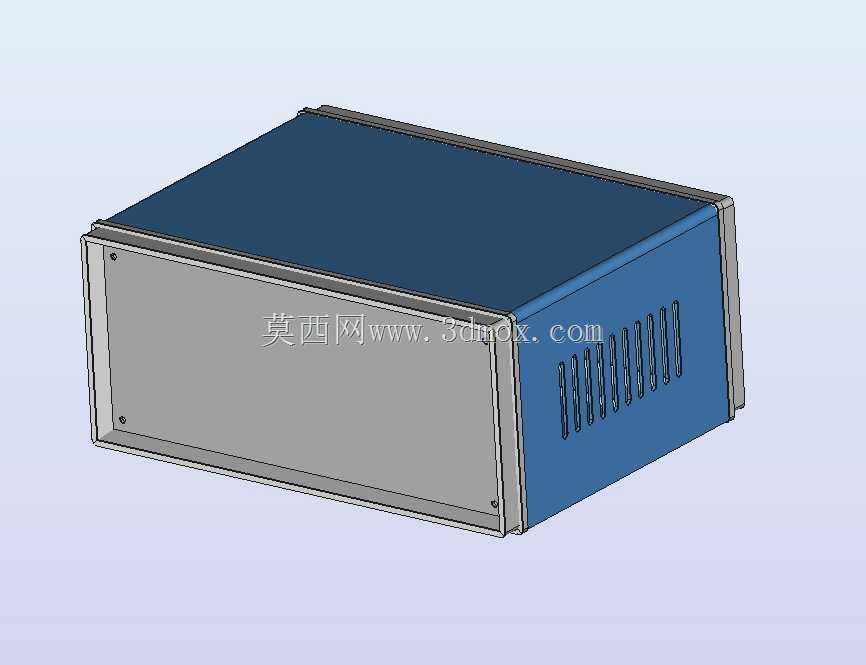

　　从外形边界看，该箱体外部可用尺寸约为189毫米×130毫米×80毫米，长宽高比例紧凑，适合在设备侧壁、支架平面或控制柜内部空余位置固定。前面板区域预留平整安装面，可用于布置指示灯、按钮、航空插座或接线端子标识；侧面开设长条通风槽，能够在封闭防护与自然散热之间取得平衡，避免内部小功率模块长期运行时热量积聚。箱体四角采用折边与螺钉紧固组合，既保证钣金拼合后的刚性，也方便后期开盖检修。

　　设计思路上，这类壳体并不追求复杂曲面造型，而是把重点放在加工一致性、装配效率和现场适应性上。盒体主体可采用薄板折弯成型，边缘通过翻边提升抗扭能力；前面板与主体框架之间形成搭接面，有利于控制缝隙并增强电磁屏蔽效果。对于需要频繁接线的电气单元，前面板可拆卸或预留接头开孔，能够显著减少现场布线时间；若内部模块发热较低，也可将侧面通风槽改为封闭面，以提高防尘能力。

　　在安装边界方面，该箱体底部或后侧可通过螺钉固定到安装板上，选型时需要在长度和宽度方向预留接线弯曲半径与工具操作空间，尤其是侧面存在线缆引出时，不能将箱体紧贴相邻设备布置。高度方向除了盒体自身80毫米外，还应考虑顶部标签、底部减震垫或外部插头的突出量。若用于振动较明显的设备旁，可在固定点增加减震垫圈，并在内部PCB与壳体之间保留绝缘间隙，防止钣金边缘划伤电路板或造成短路。

　　从结构建模角度看，该模型清晰表达了盒体、前面板、侧边散热槽和紧固位置的关系，可作为同类电气外壳设计的参考基础。工程师在复用该结构时，可根据内部元件高度调整盒体深度，根据接口数量重新排布前面板开孔，也可将通风槽替换为防水接头或散热孔阵列。对于小批量设备开发，这种标准化金属盒能够减少从零设计机箱的工作量，同时让外观、防护和维护性能保持在较稳定的水平。
