9V电池固定支架插针孔眼结构

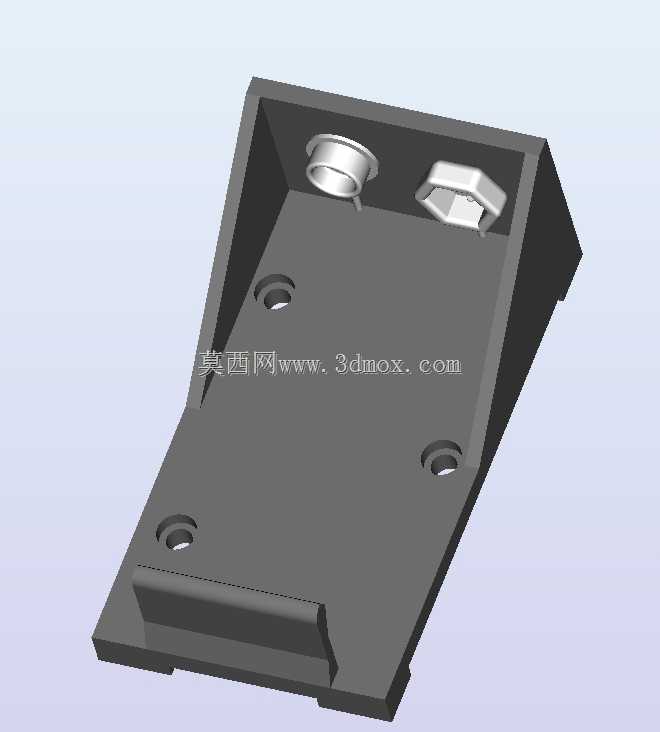

　　在手持测量仪表、无线传感节点、小型报警装置以及教学实验板的内部结构中，9V叠层电池的固定与取电往往决定了整台设备在振动、跌落和长期维护条件下的可靠性。这个电池支架围绕9V电池的包络尺寸进行设计，主体采用L形承托结构，一侧设置竖直挡边限制电池侧向位移，底部平板承担电池重量并预留安装孔，前端伸出两片金属接触件，分别对应电池正负极，实现机械支撑与电气连接的一体化。

　　从实际装配角度看，支架的外形边界控制在54.5毫米乘30.2毫米附近，能够在紧凑的仪表壳体内留出足够的布线和插拔空间。底部平板并非简单的整块托板，而是结合电池底部轮廓设置局部让位和定位特征，使电池推入后能够自然贴靠挡边，接触件与电池电极保持稳定预压。竖直挡边的高度经过取舍，既要在电池装入后形成明确的限位感，又不能遮挡壳体上的电池更换口，避免维修时需要拆解整机。

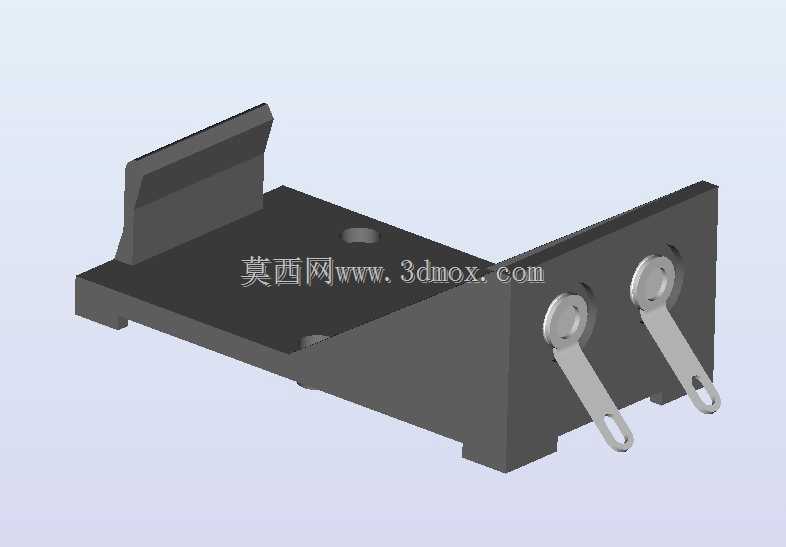

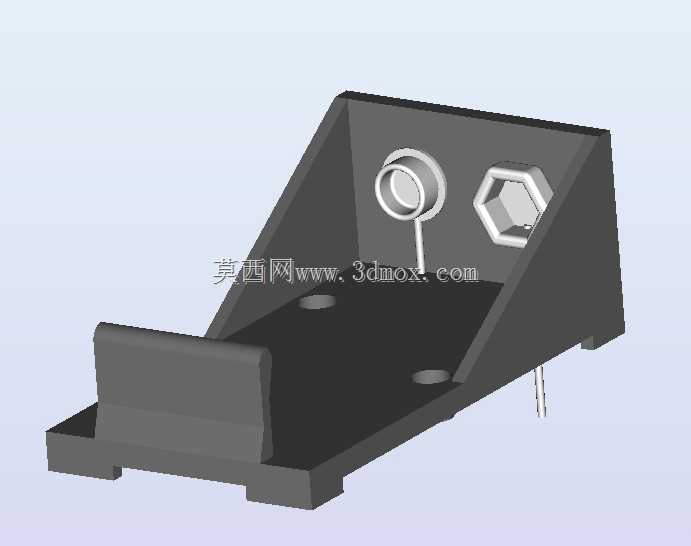

　　模型同时给出插针式与孔眼式两种接触端版本，这一差异直接对应不同PCB装配工艺。插针版本适合直接插入印制板孔后波峰焊或手工焊接，金属引脚长度和开孔位置便于在板上形成稳固焊点；孔眼版本则更适合螺钉锁附、线束压接或与弹片组件配合，便于在没有直插PCB空间的设备内部完成电源引出。两种版本共用主体塑料支撑结构，只在金属接触件末端形态上区分，有利于在系列化产品中复用模具主体，降低多规格备货的复杂度。

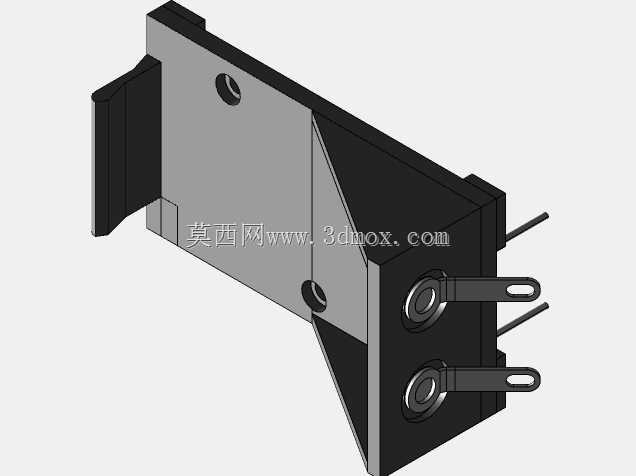

　　设计思路上，这类支架不能只按静态尺寸画到位。9V电池在更换过程中会受到手指推压、侧向掰动和反复插拔，接触件必须保留一定弹性变形区间，同时根部需要被塑料座可靠夹持，防止多次使用后出现转动、后退或接触压力衰减。图中金属件采用扁平长条形态，末端带安装孔或弯折接触面，既能提供适度弹性，又能在焊接或锁附后形成明确的电流通路。主体棱角处做了过渡处理，避免电池推入时被锐边卡住，也减少塑料件在受冲击时产生应力集中的风险。

　　在设备选型时，结构工程师需要同时核对电池仓高度、PCB距电池端面的距离以及接触件走线方向。若电路板位于电池下方，插针版本可缩短电源路径，减少线束；若电池仓靠近壳体侧壁或需要可拆卸模块，则孔眼版本更方便装配。底部安装孔的位置应与壳内螺柱或热熔柱对应，不能只关注支架本身的长宽，还要留出螺丝刀或压合工具的操作空间。对于经常移动的仪表，还应在电池外侧增加海绵垫或橡胶压片，使支架、电池和壳体之间形成微预紧，避免运输中产生异响。

　　从三维建模角度看，该模型的价值不在于复杂曲面，而在于装配关系表达清晰：塑料座的挡边、底板、接触件槽位和金属引脚之间形成完整约束，工程师可直接用于干涉检查、电池仓剖切和接触位置验证。将其放入整机布局后，可以快速判断9V电池装入方向是否顺手、电极是否反插受限、外壳开口是否需要调整。对于小批量设备开发，这类成熟支架结构能够减少反复打样次数，让设计人员把更多精力放在主板堆叠、防护等级和人机交互上。

　　在工业现场，9V电池常出现在便携式万用表、烟雾报警器、巡检测温仪、无线门磁和简易数据采集器中。这些设备功率不大，却要求电池在数月甚至数年内保持接触稳定。支架若设计得过紧，现场更换电池会非常困难；若过松，设备跌落时又可能瞬间断电。该结构通过L形定位、两片独立接触件和底部固定孔的组合，在可维护性与连接可靠性之间取得平衡，适合作为低电压小型供电模块的基础参考件。
