工业级旋风分离筒体结构设计

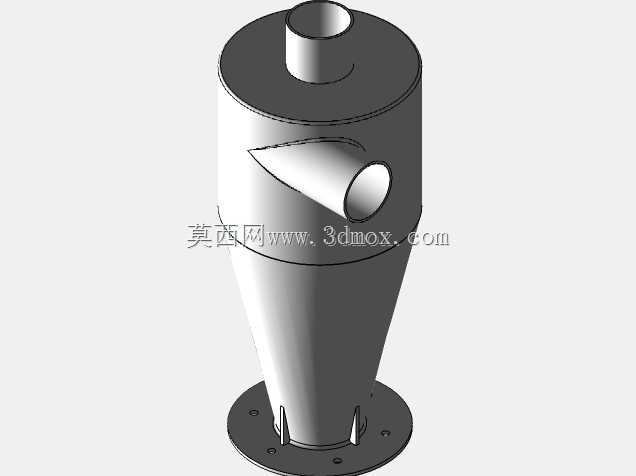

　　该结构围绕气固两相分离需求建立，主体由上部圆柱稳流段、下部锥段、切向进气口、顶部排气口及底部安装法兰组成。圆柱段用于形成稳定旋流场，含尘气流从侧向切向入口进入后，沿筒壁做高速旋转运动，颗粒在离心力作用下被甩向壁面，随后沿锥壁下滑至底部排料区域；净化后的内旋流从顶部中心管排出。锥段采用连续收窄形式，可在下行过程中提高切向速度并缩短颗粒向壁面迁移的距离，对细颗粒捕集更有利。侧向入口采用矩形转圆管过渡，既便于与矩形风管对接，也能降低入口处局部涡流损失。顶部排气口高出筒体上盖，便于与后续风机、袋滤段或排风管道连接，中心插入深度按常规旋风分离流场组织确定，可减少短路流直接逃逸。底部法兰预留螺栓孔，用于将设备固定在支架、集料斗或卸料阀上方，

　　安装时需保证筒体轴线垂直，避免锥段偏斜造成物料贴壁不均。三维建模时，筒体与锥段采用共轴回转体生成，入口与筒体相贯处需处理过渡圆角和壁厚连续性，避免局部应力集中；法兰面应保留平整密封面，孔位按均布布置以适配标准紧固件。外形边界方面，最大外径位于上部圆柱段，侧向入口构成主要水平外伸尺寸，顶部管口决定上部接管空间，底部法兰决定支撑跨距；选型布置时应在入口侧预留风管拆装空间，在顶部预留排气管道转弯与检修空间，在底部预留卸料器或集尘桶高度。该类结构常见于中央除尘系统、粉体输送末端、木工车间、粮食清理、锅炉烟气预除尘、喷砂回收及化工物料回收等场景，可作为第一级粗分离设备，降低后级过滤器负荷。设计中需重点平衡分离效率与阻力：筒体直径越小、

　　锥段越长，通常分级粒径越小，但处理风量和压损也会相应变化；入口风速过低会削弱离心力，过高则会增加能耗并可能将已沉降粉尘重新卷起。壁厚选择需结合磨蚀情况，在入口正对壁面和锥段下部可考虑加厚或增设耐磨衬里。模型表达了完整外部结构与安装接口，可用于设备布置、干涉检查、风管走向校核及初步方案评审，也可作为参数化改型基础，通过调整筒径、入口面积、锥角和排气管插入深度来适配不同风量与物料特性。
