医疗废物焚烧线袋式收尘装置

　　该模型呈现的是用于医疗废物焚烧烟气后段的袋式除尘装置，整体采用上箱体、中箱体、下部灰斗和排灰接口的立式布置。含尘烟气从设备中下部进入后，经导流、均流和滤袋过滤，粉尘被截留在滤袋外表面，洁净气体穿过滤袋进入上部净气室，再由出口汇入后续引风系统。随着滤袋表面粉饼层增厚，设备可配套脉冲清灰系统，使粉尘脱落并落入灰斗集中排出，从而维持系统阻力和处理风量稳定。

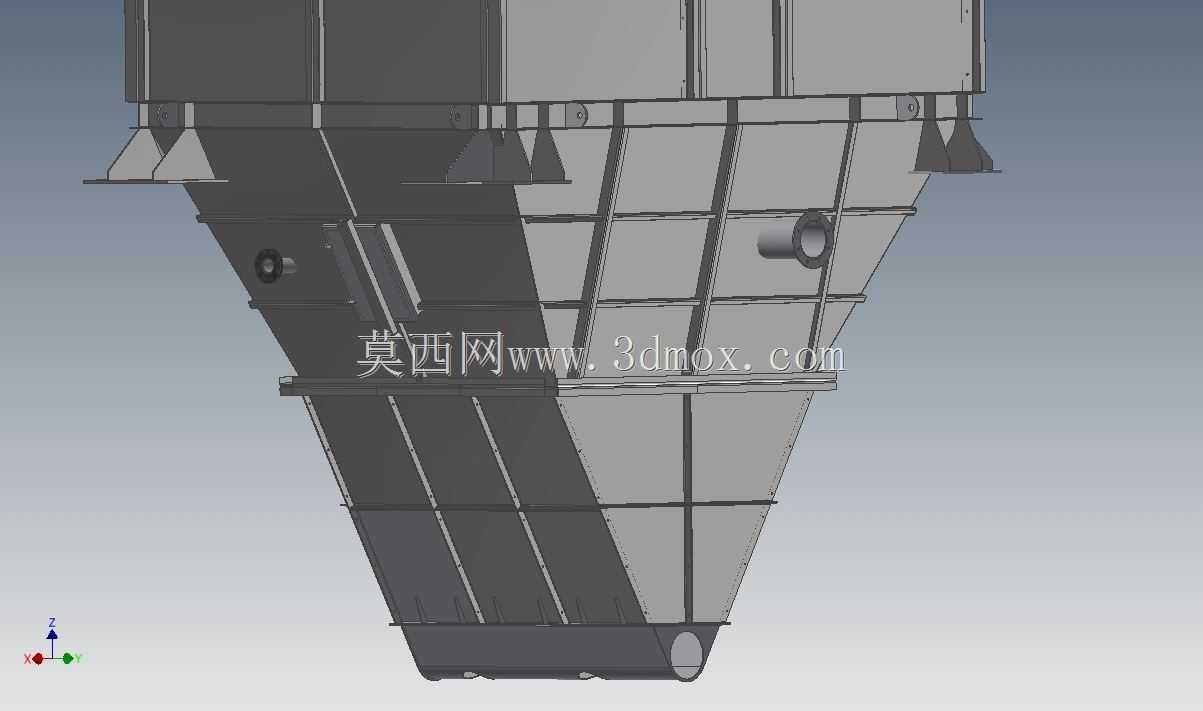

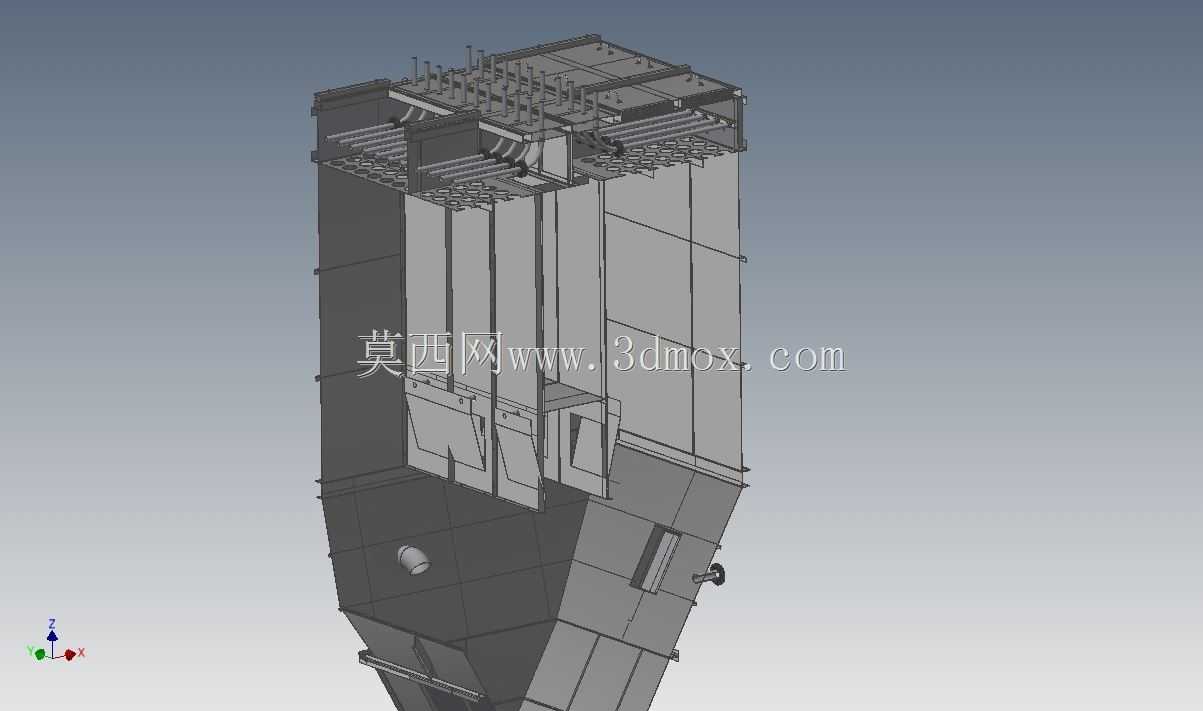

　　在医疗废物焚烧场景中，烟气往往伴随温度波动、腐蚀性组分和较细颗粒物，因此结构设计需要兼顾密封、保温、检修和安全运行。模型中上部花板区域用于分隔净气室与尘气室，并承担滤袋、袋笼的安装定位；顶部检修平台和盖板为换袋、检查喷吹管提供操作空间。中箱体内部需要合理组织气流，避免入口烟气直接冲刷局部滤袋，减少滤袋磨损和二次扬尘。下部锥斗角度应保证粉尘顺畅下滑，锥壁不宜形成积灰平台；灰斗下部可连接卸灰阀、螺旋输送机或密闭集灰装置，以适应连续排灰要求。

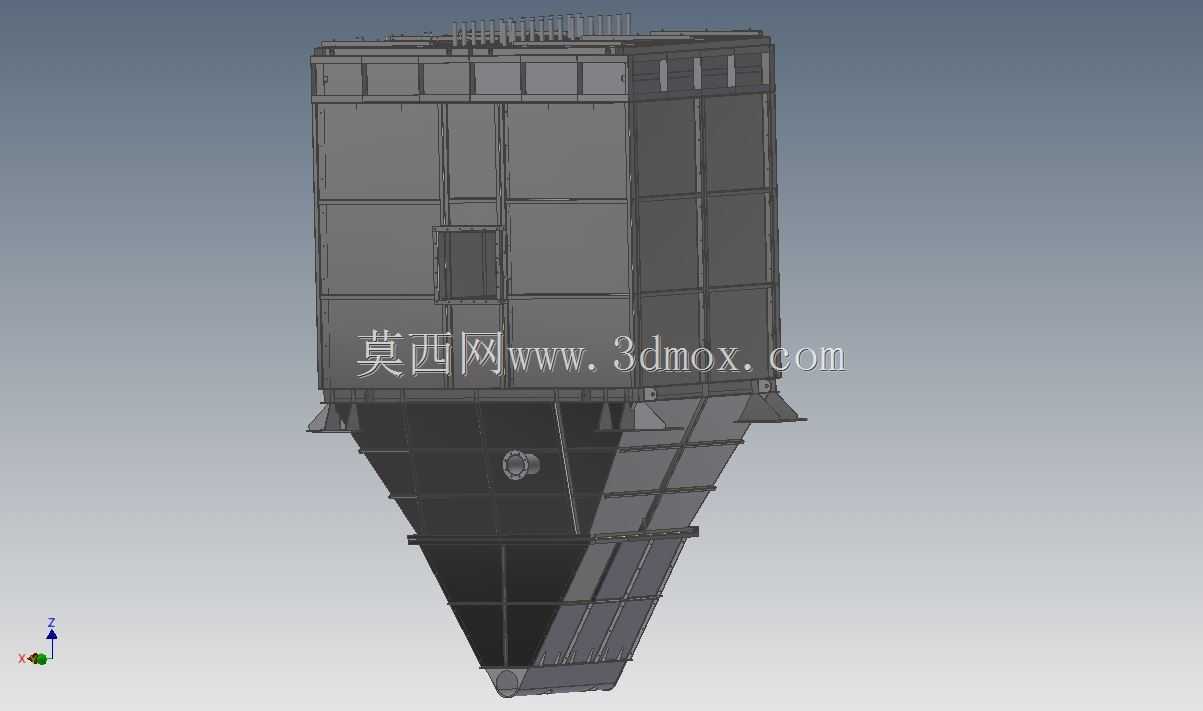

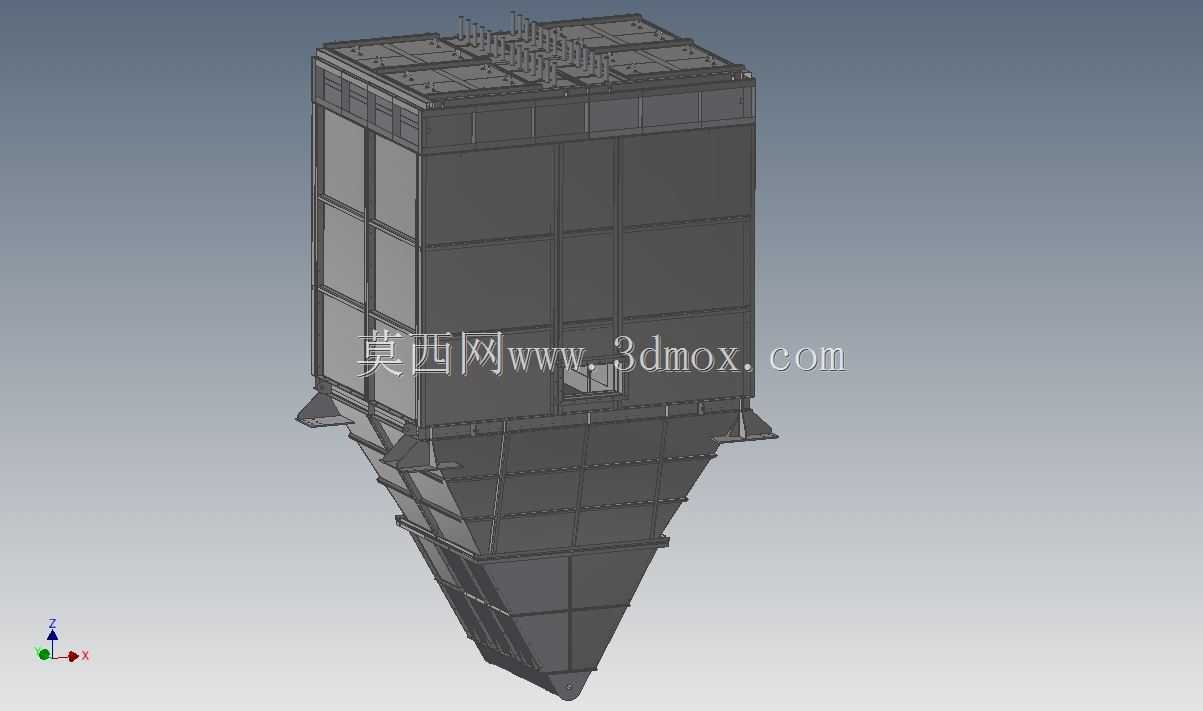

　　从三维结构看，设备外形接近高大矩形箱体，顶部布置有平台、栏杆基础、喷吹管排列位和检修开口，侧面保留人孔门、观察口或加强结构的位置。箱体外部设置型钢立柱、横纵梁和壁板加强筋，用于承受负压、滤袋载荷、积灰载荷以及风载、雪载等外部作用。设计时不能只关注外观尺寸，还需校核花板开孔区的平面度、箱体壁板在设计压差下的变形、灰斗满载时的局部屈曲，以及顶部检修荷载对梁系的影响。

　　安装边界方面，这类设备通常需要独立钢支架或混凝土基础支撑，基础标高应满足灰斗卸灰设备的安装和维护空间。设备进出口与焚烧线烟道连接时，应考虑膨胀节、支吊架和现场保温层厚度，避免烟道荷载直接作用于箱体造成局部变形。顶部平台与厂区走道之间需预留安全通道，换袋空间应保证滤袋和袋笼能够垂直抽出。若布置在室内，还需核对起吊设备的起升高度和梁下净空；若露天布置，则顶部盖板、人孔和检修门应考虑防雨密封。

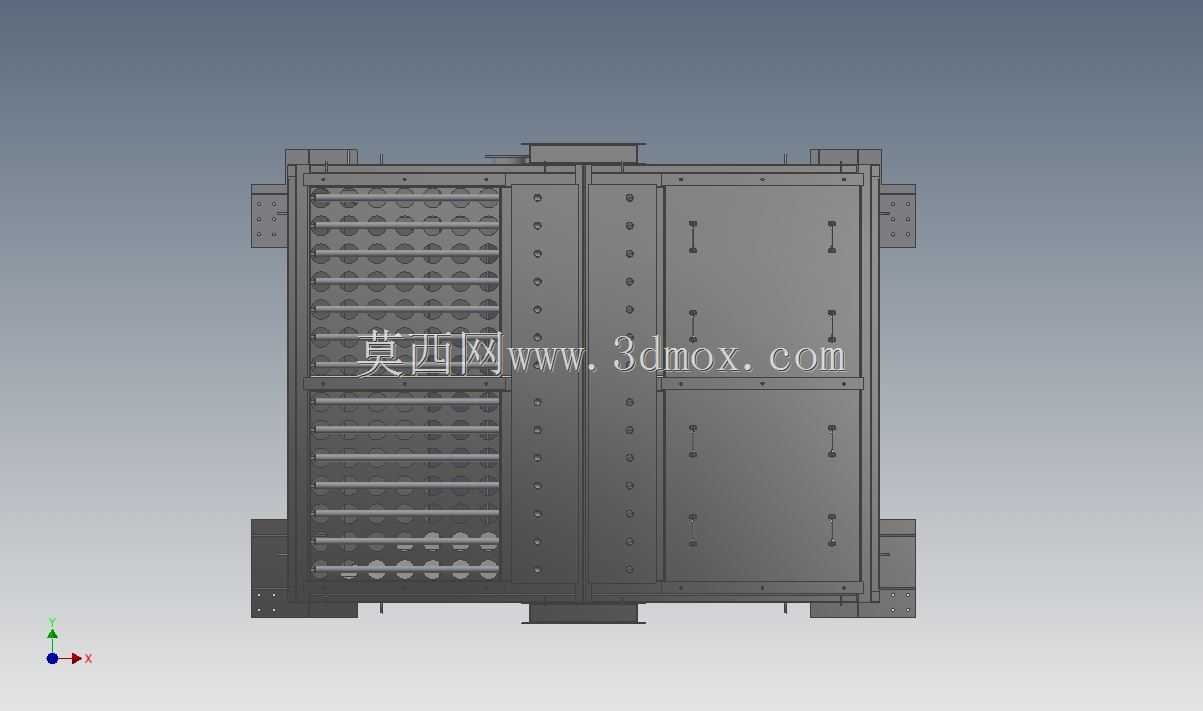

　　建模思路上，该装置以钣金壁板、型钢骨架、花板、滤袋阵列、灰斗和检修平台为主要构成。花板孔距、滤袋长度和箱室分格直接决定过滤面积，而过滤面积又与处理风量、过滤风速相关。对于医疗废物焚烧烟气，过滤风速不宜按普通工况简单选取，应结合粉尘黏性、烟气温度和排放要求保守确定。气路组织上，入口烟道宜设置导流板或预沉降区，使大颗粒先脱离主气流；净气室出口应避免局部高速区，保证各室风量分配相对均匀。

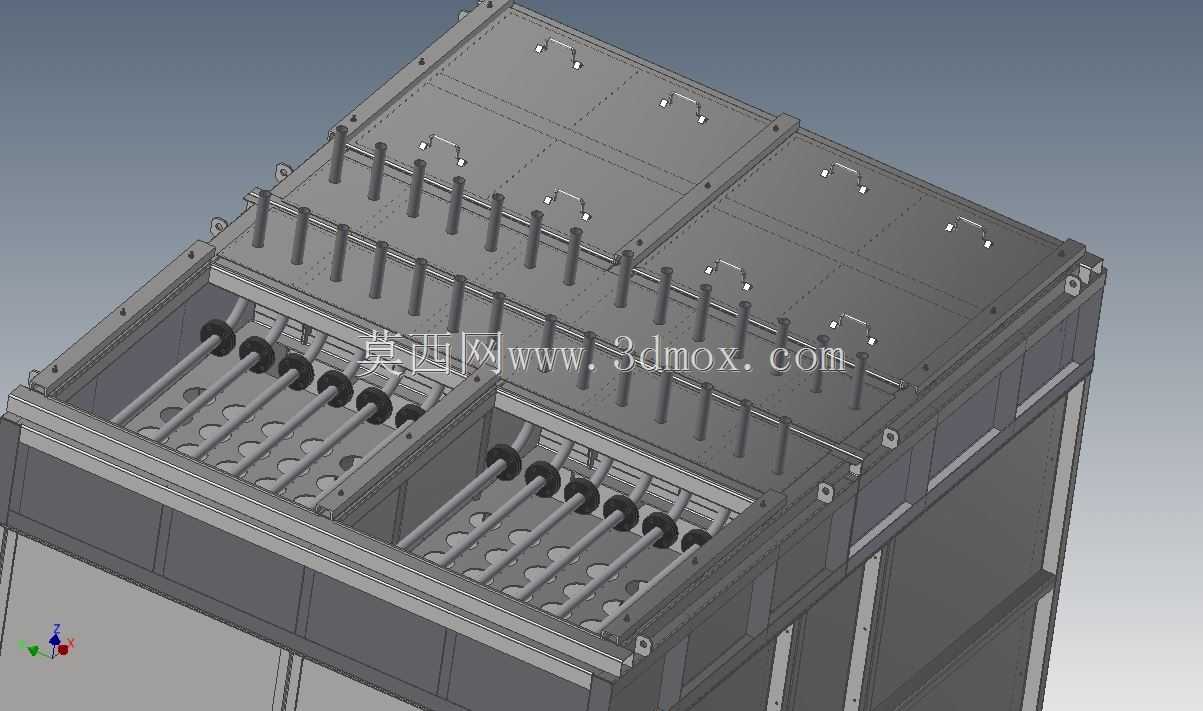

　　结构细节还包括灰斗伴热或保温支架的预留、料位计接口、破拱装置接口、灰斗检修门以及顶部气包安装位置。脉冲喷吹系统虽然在模型中可简化表达，但实际工程中必须明确喷吹管与滤袋中心的对中关系、喷嘴孔径和气包容积。若采用分室离线清灰，还需在出口或入口设置提升阀，模型应预留阀板、传动轴和检修通道位置。

　　该三维模型可用于焚烧线布置校核、设备接口确认、钢结构碰撞检查和维护空间评估。对结构设计人员而言，它不是单纯的箱体拼装，而是将过滤工艺、气流组织、荷载传递、卸灰密封和现场检修整合在同一设备边界内。对设备选型人员而言，可通过模型直观判断滤袋数量、灰斗形式、平台开口和进出口方位是否适配既有厂房。对建模人员而言，重点在于保证花板阵列、骨架节点、灰斗折边和顶部净气室的逻辑一致，使模型既能表达外观，也能反映后续施工图深化所需的关键约束。
