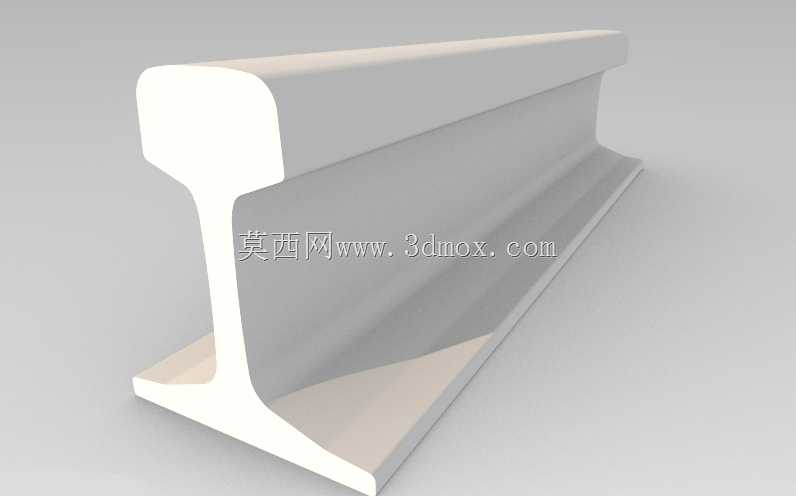

UIC54铁路钢轨截面结构三维造型

　　轨道系统设计中，钢轨并非简单的长条型钢，而是直接决定轮轨接触关系、承载路径和维护边界的基础构件。UIC54截面常用于干线铁路、站场线路以及部分工业专线，其造型重点在于轨头踏面、轨腰过渡和轨底支承之间的协调。建模时若只按外轮廓拉伸，后续用于装配、干涉检查或有限元分析时很容易暴露问题，因此需要从实际铺设状态反推结构表达。

　　从功能上看，轨头承担车轮的垂向压力与横向导向力，踏面和侧面圆角必须保持连续光顺，避免在轮对横移、通过曲线或产生冲角时出现应力突变。轨头宽度、顶部圆弧和侧部斜率直接影响接触斑位置，设计中通常会把这些曲面作为连续特征处理，而不是用多段直线生硬拼接。轨腰负责把上部荷载传递到轨底，同时提供抗弯截面高度，其厚度变化不能只追求减重，还要兼顾轧制可行性、螺栓连接空间以及探伤作业时的几何可达性。轨底则承担与垫板、扣件、轨枕之间的贴合任务，底面平直度和两翼宽度决定压力扩散范围，也关系到扣件夹持是否稳定。

　　实际应用场景里，这类截面模型常被放入轨道总成中，与扣件、铁垫板、轨枕、道砟或无砟轨道板共同检查装配关系。若用于车辆动力学或线路设备校核，还需要把钢轨顶面作为轮对运行基准，控制轨头中心线、轨底坡以及相邻轨件的接缝位置。钢轨在曲线段、道岔区、桥梁端部和伸缩调节器附近的受力状态差异较大，截面模型保留清晰的基准面和对称面，后续做轨距加宽、超高设置或焊接接头分析时会更方便。

　　建模思路上，先依据标准截面建立半侧轮廓再镜像，能够保证轨头与轨底关于纵向中心面的对称性；随后对踏面圆弧、下颚过渡、轨腰圆弧和轨底上翘位置逐一约束，使相邻曲线保持相切。完成草图后沿线路方向拉伸，即可得到基础轨条。若项目只需要截面级装配，可保留等直段；若要模拟焊接接头、打磨廓形或磨耗后形态，则可在拉伸实体上增加轨头局部修形特征。需要注意的是，轨头与轨腰交接处、轨腰与轨底交接处的圆角不能省略，这些位置对应真实轧制圆角，对疲劳裂纹萌生和应力集中影响明显。

　　外形尺寸与安装边界方面，UIC54属于每米质量约54kg级别的钢轨截面，建模时应重点控制轨头宽度、轨底总宽、钢轨高度以及轨腰厚度的相互比例。轨底两翼需要留出扣件压舌或弹条的压紧区域，底面以下要考虑垫板、绝缘件、调高垫板和轨枕承轨面的层叠空间。若线路采用弹条扣件，轨脚外侧与扣件挡肩之间要保留装配和调整间隙；若用于有砟轨道，还需在轨枕两端预留捣固作业空间，不能让相邻设备侵入轨底外侧。轨头侧面与轮缘背侧之间的关系也应在总成中复核，尤其是曲线段和道岔转辙区，横向边界直接影响车辆通过安全性。

　　从结构设计角度看，钢轨模型的价值不只在外观，而在于它提供了可复用的线路基准。轨头顶面可作为轨道几何测量基准，轨头侧面可用于核对轨距，轨底中心线可用于铺设定位，端面则可作为焊接或缩短配切的参考。把这些基准在三维环境中明确表达后，后续布置扣件、沟槽、绝缘接头、接地端子或沿线传感器时，就不需要反复猜测截面位置。对于做轨道施工工装、钢轨打磨设备、巡检小车或轮对试验台的工程师来说，准确的UIC54截面还能帮助校核滚轮夹持位置、探头扫查面以及走行轮跨距，避免设备上线后出现贴合不良或边界干涉。

　　在细节处理上，轨底不宜做成完全尖锐的边缘，应保留合理的倒角或圆角，以反映真实产品并降低网格划分难度。轨头踏面如果需要配合车轮型面分析，可单独提取曲面或曲线，而不要把整个轨条作为单一不可编辑实体。对于长线路装配，使用配置或衍生零件控制不同长度更稳妥，这样既能保持截面统一，又能适应桥梁段、隧道段、缓冲区等不同下料长度。若模型还会用于工程图输出，应在截面草图中保留关键尺寸和约束名称，使型材标注、接头详图和材料表能够保持一致。

　　总体而言，UIC54钢轨的三维造型应服务于轨道工程的真实需求：既要准确表达轨头、轨腰、轨底的力学过渡，也要照顾扣件安装、车辆走行、焊接接头和维护作业的边界条件。把这些关系在模型中梳理清楚，后续无论用于轨道总成设计、设备选型校核，还是轮轨关系分析，都能减少返工并提高结构判断的可靠性。
