十字轴式万向联轴器铰接结构

　　该铰接结构对应传动系统中常见的十字轴式万向联轴器，主要用于两根轴线不共线或工作中存在相对偏摆的轴间转矩传递。在车辆底盘、工程机械工作装置、冶金辊道、农业机械传动轴以及工业设备的浮动连接部位，这类构件能够补偿安装误差、基础变形和运行中的角度变化，避免轴系因强制对中而产生附加弯矩。

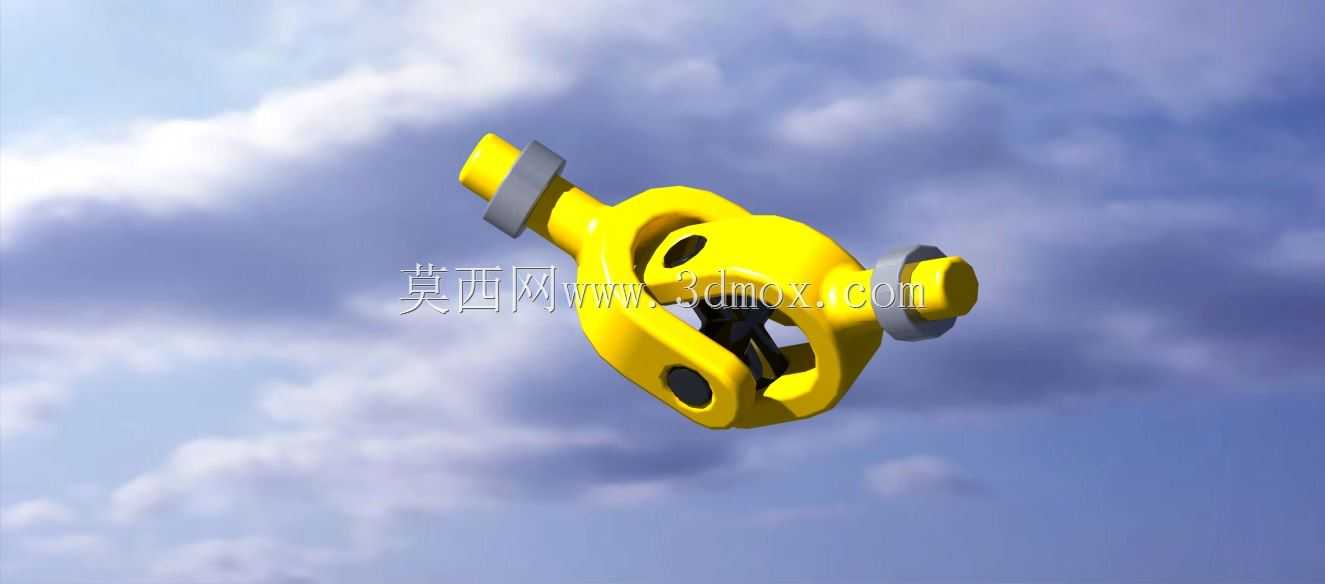

　　模型呈现的是单万向节的核心组成关系：两个叉形接头分别位于十字轴的垂直轴颈方向，内部通过轴承、密封件和轴向限位结构形成可转动副。工作时，主动侧叉头带动十字轴空间回转，十字轴再将运动传递给从动侧叉头，从而在两轴存在夹角的情况下维持连续传动。由于单万向节在夹角传动时会产生瞬时转速波动，实际布置中常成对使用，并通过中间轴和相位对中保证主、从动端转速均衡；该模型可用于理解单节铰接的运动约束，也可作为双联布置方案的基础单元。

　　从结构功能看，叉耳部分承担主要转矩载荷，其开口宽度、耳板厚度和根部圆角直接影响抗弯与抗扭能力。十字轴轴颈承受交变接触应力和弯曲应力，轴颈中心距决定回转半径，也关系到轴承选型和周边避让空间。轴承通常采用滚针或轴套形式，以减小铰接处摩擦并承受径向载荷；端部需要设置油封、挡圈或盖板，防止润滑脂流失与粉尘进入。对于重载场景，还需校核轴颈接触强度、叉耳孔挤压强度以及螺栓或销轴连接的预紧可靠性。

　　设计时不能只关注主体外形。输入端和输出端的连接形式决定了安装边界：若采用轴孔配合，需要明确孔径、键槽、锁紧方式和轴向定位面；若采用法兰连接，则要控制螺栓分布圆、法兰厚度及结合面摩擦传扭能力。模型中两端带六角锁紧特征的连接段提示了装配时的防松需求，实际工程中可根据振动、冲击和维护频率选用开槽螺母、开口销、锁紧垫片或螺纹胶。

　　外形尺寸方面，万向节外径、总长和最大摆角是选型的关键边界。外径过大会与护罩、车架梁或相邻管线干涉；总长不足则无法覆盖所需轴间距；摆角范围既要满足设备跳动和转向要求，也要避免超过轴承允许的极限倾角。进行三维布置时，应在全行程范围内扫描叉头外轮廓，检查其与十字轴、密封端盖以及外部构件的最小间隙，尤其要关注最大夹角位置的耳板边缘和锁紧件突出量。

　　建模思路上，该类零件适合先建立十字轴中心基准，再以两个互相垂直的铰接轴线定义叉头方向。叉体可通过拉伸、旋转和布尔切除形成耳板与轴孔，轴承与密封件按装配关系分层建立，便于后续生成爆炸视图或进行运动仿真。配合时应保留四个轴颈的旋转自由度，同时限制不必要的轴向窜动，这样才能在数字样机中真实反映夹角变化、转矩传递和干涉情况。

　　在维护层面，万向节属于需要定期润滑和检查的传动部件。注油通道应通向十字轴轴颈和轴承区域，密封罩要能随摆角变形而不被撕裂。若用于户外或多尘环境，外护罩和防尘结构的设计会直接影响使用寿命。该模型把铰接关系、锁紧方式和叉体空间形态集中呈现，适合用于传动方案评审、装配教学、运动校核以及相近规格万向联轴器的改型参考。
