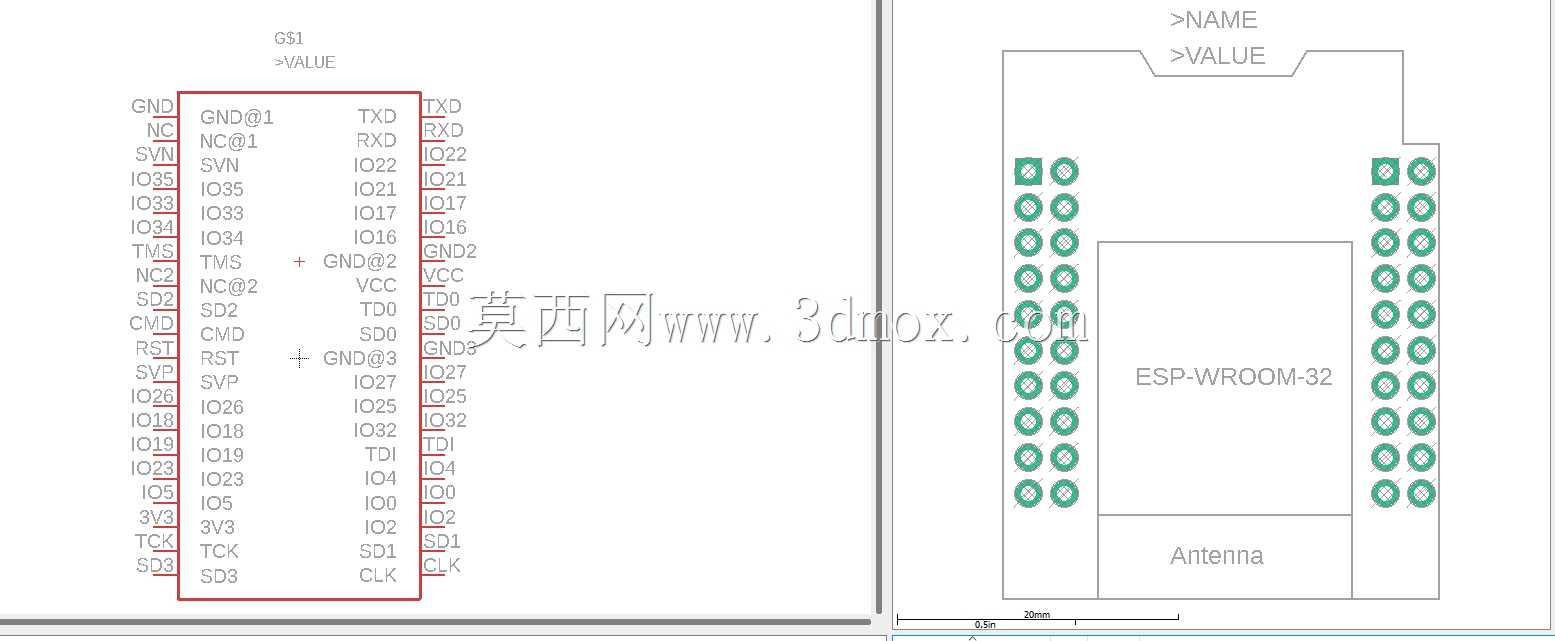

MH-ET ESP32 D1迷你鹰开发板结构设计

　　在嵌入式物联网项目的硬件选型与结构适配阶段，开发板的三维模型直接决定了外壳设计、安装布局以及整机装配的可行性。MH-ET ESP32 D1迷你鹰作为一款紧凑型WiFi蓝牙开发板，其引脚布局与板载元件的空间关系，是结构工程师在进行设备小型化设计时必须精确掌握的核心边界条件。该开发板采用ESP-WROOM-32模组作为核心处理单元，板载天线区域位于模组一端，在三维建模时需要严格保留天线净空区，避免金属外壳或周边元件对无线信号造成屏蔽衰减。从实际工程应用来看，这类迷你开发板广泛部署在智能家居传感节点、工业数据采集终端、环境监测设备以及小型机器人控制板中。由于设备内部空间往往极为局促，结构设计不能仅参考二维引脚图，

　　必须通过三维模型核对排针高度、电容电阻的实际凸起高度以及USB接口的插拔空间。在设计思路上，该板型延续了D1系列的迷你化布局逻辑，将两侧排针作为主要机械支撑与电气连接接口，同时在板边预留了固定孔位的建模参考。三维建模过程中，需要重点还原GPIO引脚的排列顺序与物理间距，确保自制的底座、扩展板或外壳铜柱能够精准对位。引脚定义涵盖了电源、地、模拟输入、数字IO以及串口、SPI等复用功能，这意味着它在实际设备中既可以作为主控制器直接驱动传感器，也能作为通信模组挂载到更大的主控系统中。外形尺寸方面，该板属于典型的邮票孔加排针混合封装形态，长宽尺寸控制在极小范围内，适合对体积有严格限制的可穿戴设备或便携式检测仪器。安装边界上，

　　除了板卡本身的投影轮廓，还必须考虑上下层的堆叠空间：下方排针穿过底板后的焊接余量、上方插接杜邦线或传感器模块的高度余量，都需要在装配体中进行干涉检查。很多初次使用该板的结构设计容易忽略天线下方的禁布区，导致外壳筋位遮挡信号，或者在排针附近布置过高元件造成插拔困难。从设备用途角度看，它承担着数据采集、逻辑控制与无线传输的多重任务，板载的多个GND引脚在建模时应明确区分，方便结构接地与电磁屏蔽设计。在工业现场场景中，这类控制板往往需要安装在DIN导轨外壳内，此时三维模型可用于验证导轨卡扣与PCB之间的安全距离，确认接线端子不会与外壳侧壁发生碰撞。对于三维建模从业者而言，还原该开发板不仅是绘制一个长方体板件，

　　更要精确表达每一个接口的位置公差、元件的高度差以及安装孔的相对坐标。设计时还需注意模组金属屏蔽罩的外形，它是板上最高的部件之一，直接决定了外壳内部的净高尺寸。在进行整机布局时，通常将天线区域朝向设备外壳的非金属窗口方向，三维模型能够直观模拟这一朝向并评估信号路径。此外，该板的供电引脚位置影响着电池仓与电源管理板的排布，合理的布局可以缩短电源线走线长度，减少压降干扰。在小型自动化设备里，它常被固定在主控板的侧边，通过排针与母座对接，这种叠层设计对三维模型的对位精度要求极高，任何0.1毫米级别的偏差都可能导致装配应力，长期使用后引发焊点开裂。通过完整的三维结构数据，工程师可以在开模或打样前完成虚拟装配，检查螺丝柱是否与背面元件冲突，散热空间是否满足模组满载运行要求。该开发板的紧凑设计也意味着它几乎没有多余的板边空间，外壳的定位筋只能接触PCB的工艺边区域，不能压到表面贴装元件。在涉及振动的应用场景中，三维模型还可用于分析排针连接的支撑强度，判断是否需要增加额外的固定柱来提升抗振能力。总体而言，精确的开发板三维模型是连接电子设计与结构设计的桥梁，它让硬件选型不再停留在电气参数层面，而是深入到空间装配、可制造性与长期可靠性的工程细节中。
