真空正压压力检测开关结构设计

　　这款压力检测元件的核心功能，是在气路系统中完成真空负压与正压区间的通断信号输出，常见于小型真空吸附工位、医疗气路监护、包装机负压检测、制动系统真空助力回路这类需要压力阈值触发的场景。现场使用时，带外螺纹的侧向气嘴直接对接PU管或金属气路接头，介质压力直接作用在内部弹性隔膜上，当压力达到预设阈值，隔膜产生的形变推动冲压成型的动触点，与另外两组静触点完成接触或断开，最终通过两侧带安装孔的接片向外输出开关量信号，无需额外信号调理电路，可直接接入PLC的数字量输入端口，也能驱动小功率继电器完成联锁控制。

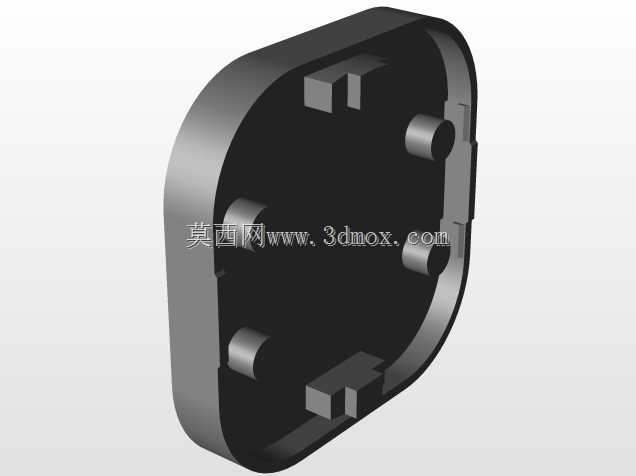

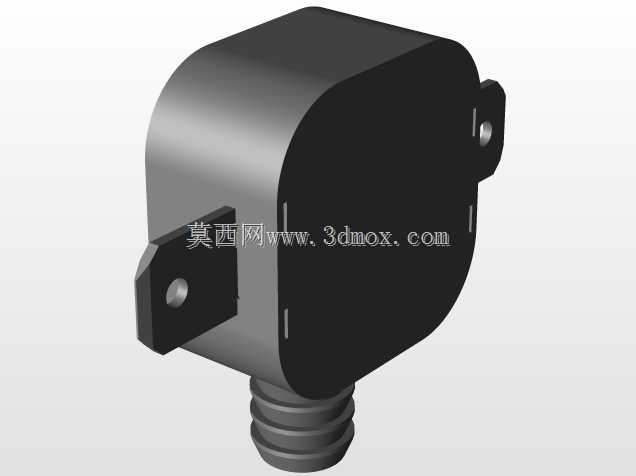

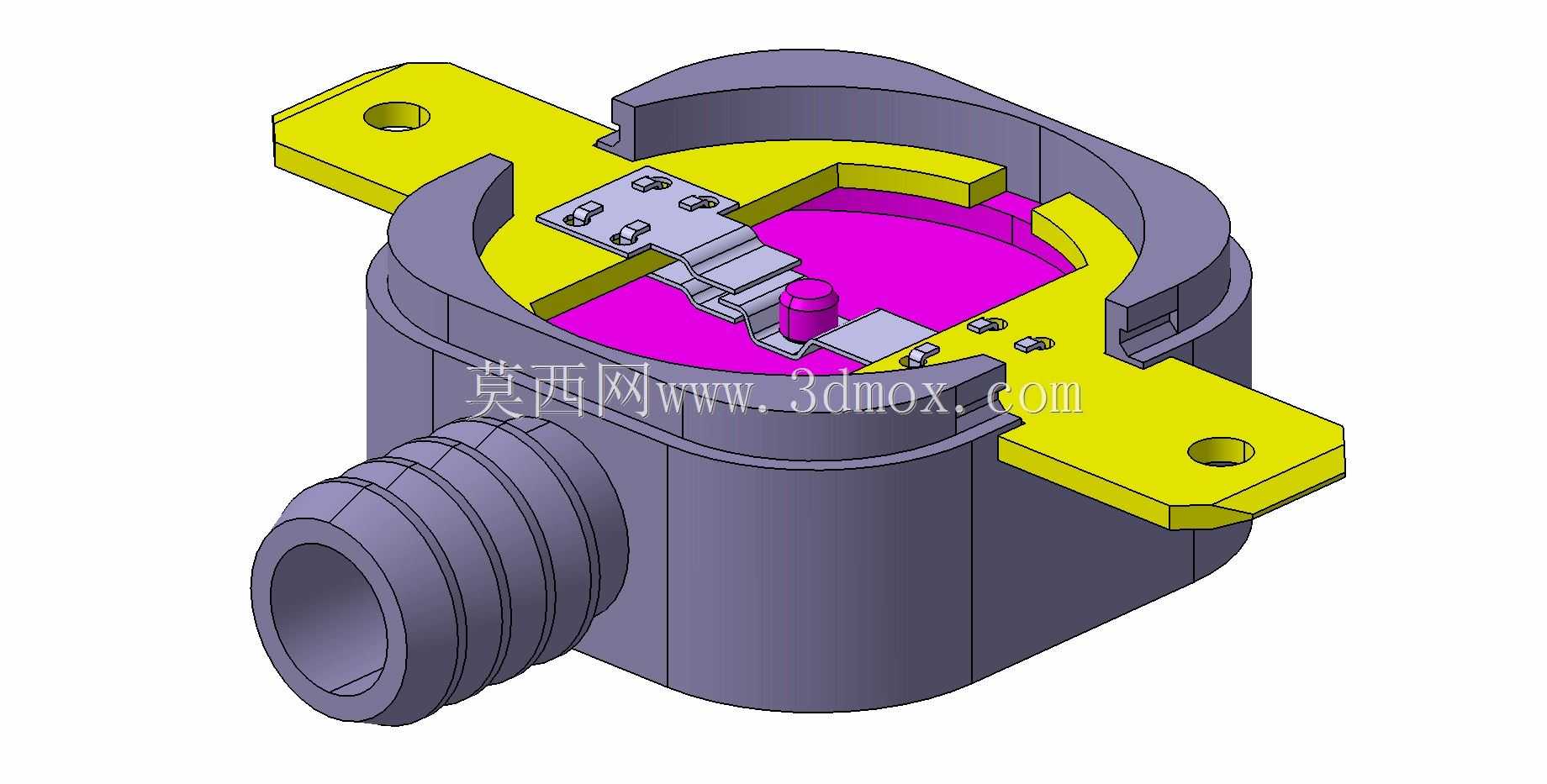

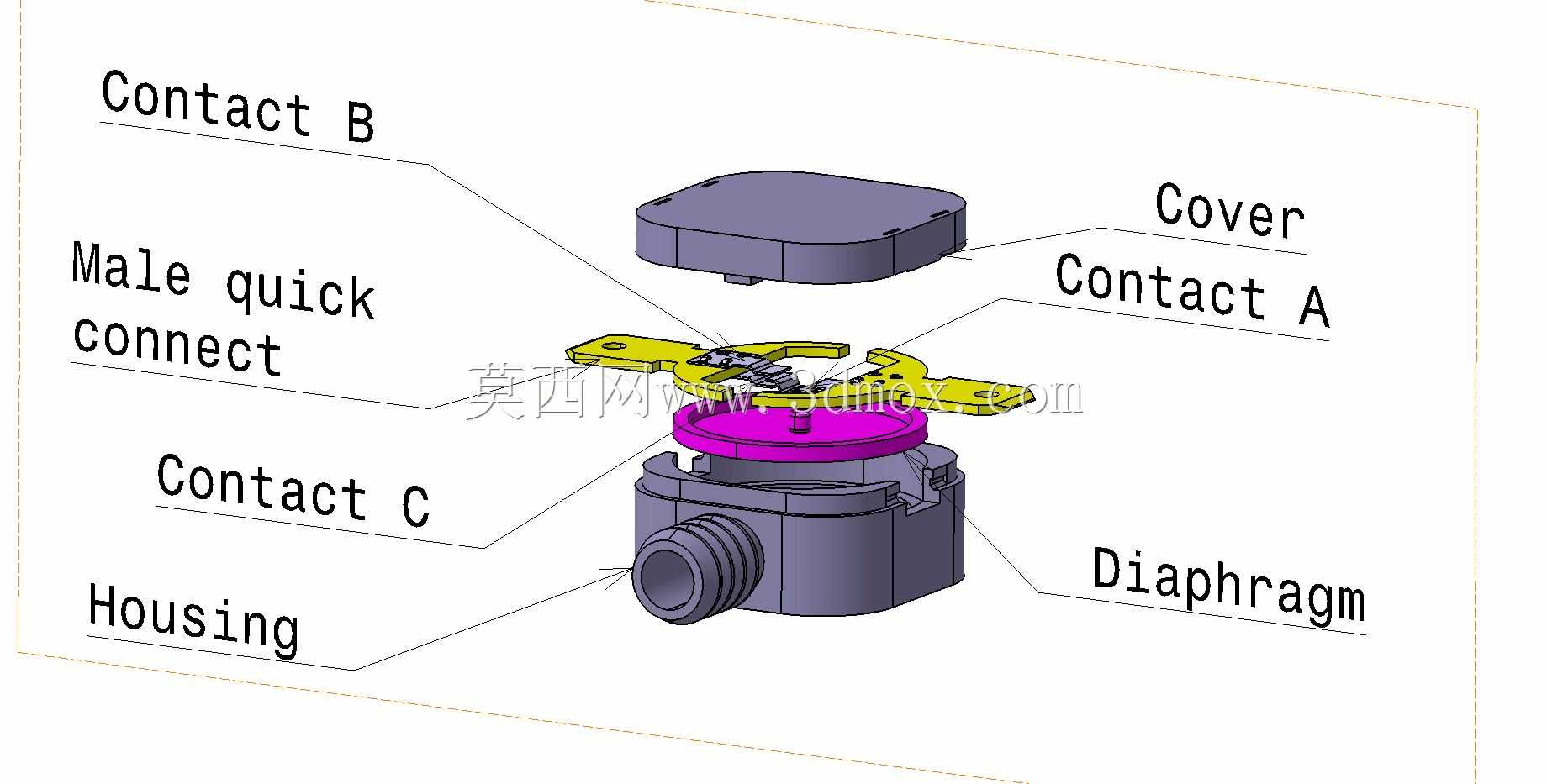

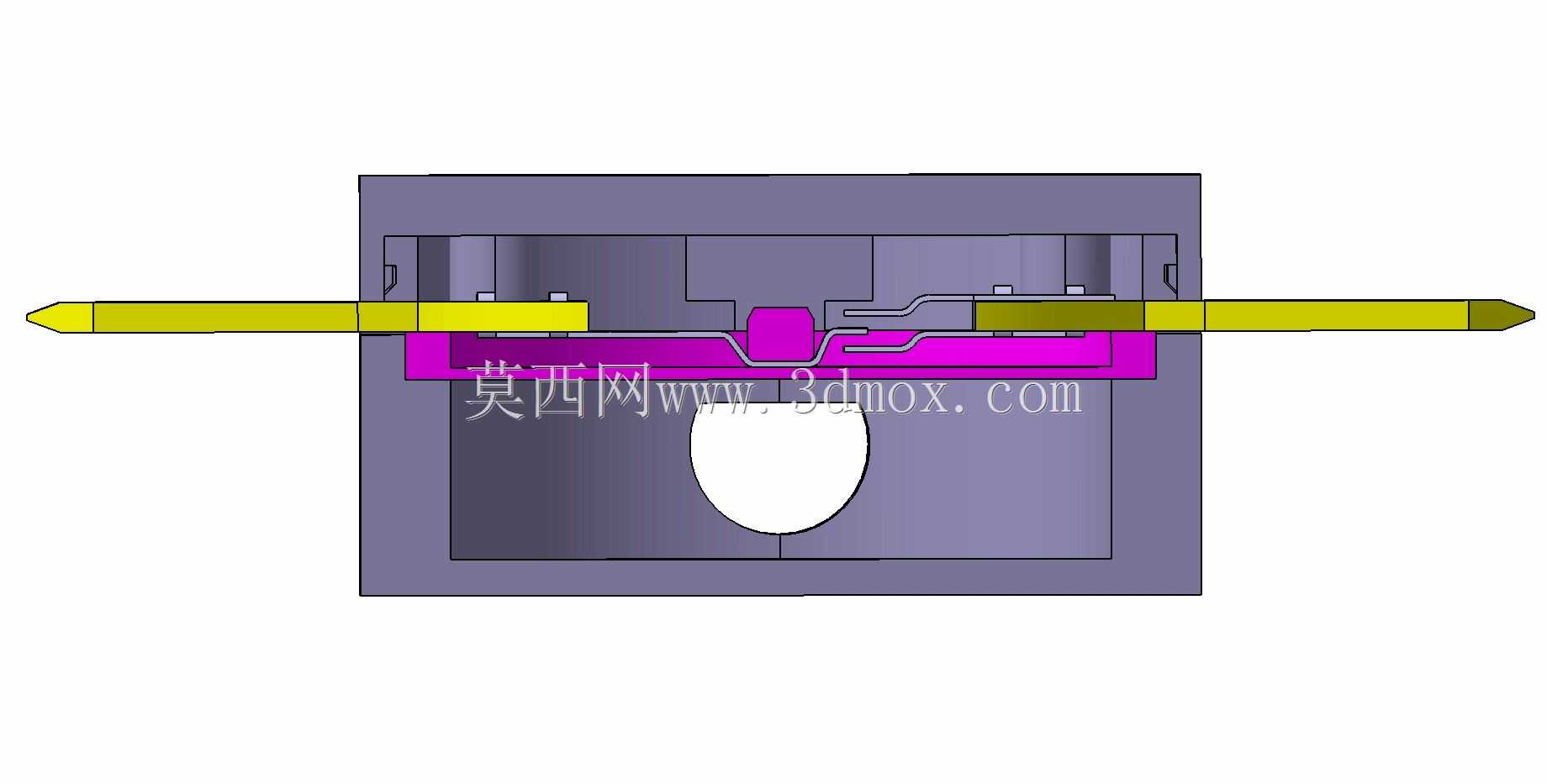

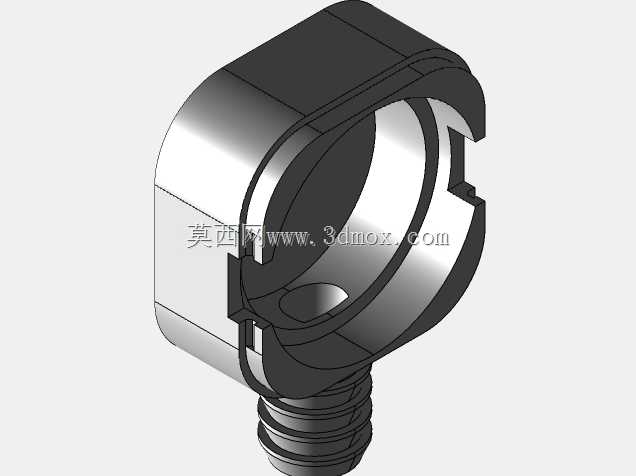

　　从结构拆分来看，整套元件没有复杂的精密机加件，外壳与上盖采用注塑工艺成型，外壳侧壁预留了气嘴安装位，顶部开口的内腔用来容纳隔膜与触点组件，两侧延伸出的带孔凸耳既是安装固定位，也作为导电接片的引出通道，注塑件的分型面选在壳体最大轮廓处，侧壁做了均匀的拔模斜度，既方便模具开模，也能保证批量生产时的成型一致性。三个导电触点全部采用冲压工艺加工，触点A、触点B为静触点，直接嵌装在壳体内腔的定位槽内，触点C为随隔膜动作的动触点，冲压时直接弯折出弹性悬臂结构，依靠自身金属弹力提供触点接触压力，省去了额外的弹簧零件，既压缩了整体轴向尺寸，也减少了装配工序。隔膜采用柔性弹性体材料注塑成型，边缘压合在外壳与上盖的配合面之间，受压区域设计成带圆弧过渡的薄型膜片，中心位置的凸台直接与动触点接触，将隔膜的面位移转化为触点的线位移，膜片边缘的密封筋在壳体压合后形成静密封，可避免气路介质泄漏到触点腔体内。

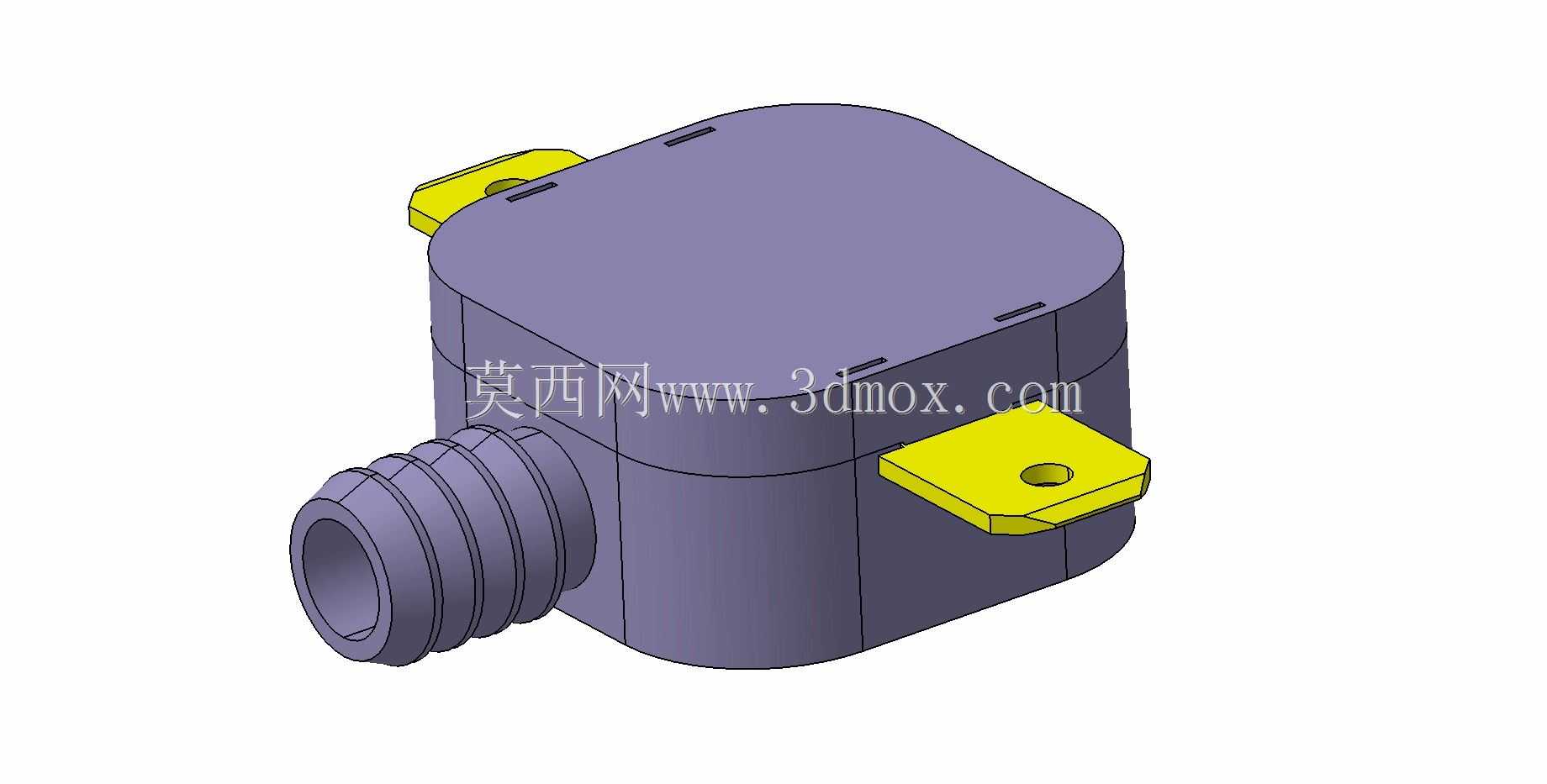

　　设计过程中最先锁定的是安装边界条件，两侧安装凸耳的中心距、凸耳上的通孔直径需要适配行业通用的安装孔位，保证可以直接替换同规格的市面常规压力开关；侧向气嘴的螺纹规格选用常用的管螺纹标准，无需额外转换接头即可对接常规气路元件。整体外形采用近似方形的圆角壳体，最大外轮廓尺寸控制在极小范围内，可直接嵌入设备面板或集成到阀岛组件中，不会占用过多安装空间。触点的行程设计需要匹配隔膜的压力-位移曲线，既要保证压力达到阈值时触点可靠吸合，不会出现临界压力下的触点抖动，也要避免行程过大导致隔膜长期处于过度形变状态，缩短元件使用寿命。静触点与动触点的接触位置做了局部凸起设计，可减小接触电阻，同时抵消冲压件的平面度误差，保证长期通断的可靠性。

　　在气路适配性上，这款开关可同时覆盖真空负压与低压正压的检测需求，隔膜的受力方向会随介质压力类型变化，对应动触点的动作方向也会发生改变，因此在触点排布时特意预留了双向动作的行程间隙，无论是负压吸附时的真空度达标信号，还是正压充压时的过压保护信号，都能通过同一组触点的通断逻辑实现，无需针对负压、正压场景单独开发两套结构。壳体内部的触点腔没有多余的冗余空间，隔膜动作时不会与壳体内壁发生剐蹭，同时内腔的排气槽设计在非密封区域，可保证隔膜背压侧与大气连通，避免背压腔憋气导致动作压力偏移。

　　从装配工艺角度考量，整套元件的零件全部采用自定位结构，注塑壳体的内腔定位槽可直接放入三个冲压触点，隔膜放置后扣合上盖即可完成所有内部零件的轴向与径向定位，不需要额外的螺丝或卡扣进行二次固定，适合自动化产线批量装配。两侧的导电接片与触点采用一体化冲压成型，接片表面做了镀覆处理，既可以提升导电性能，也能避免长期使用后氧化导致的接触不良。上盖与外壳的配合面设计了止口结构，压合后可承受一定的侧向力，不会因为气路插拔接头的外力导致壳体开裂。
