克拉普格伦克弯折式传感连接壳体

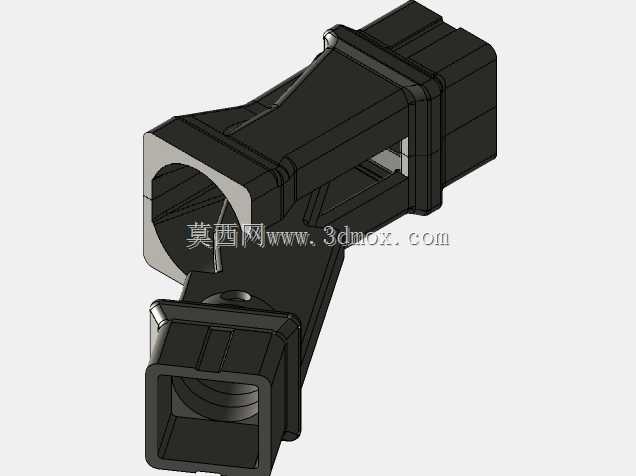

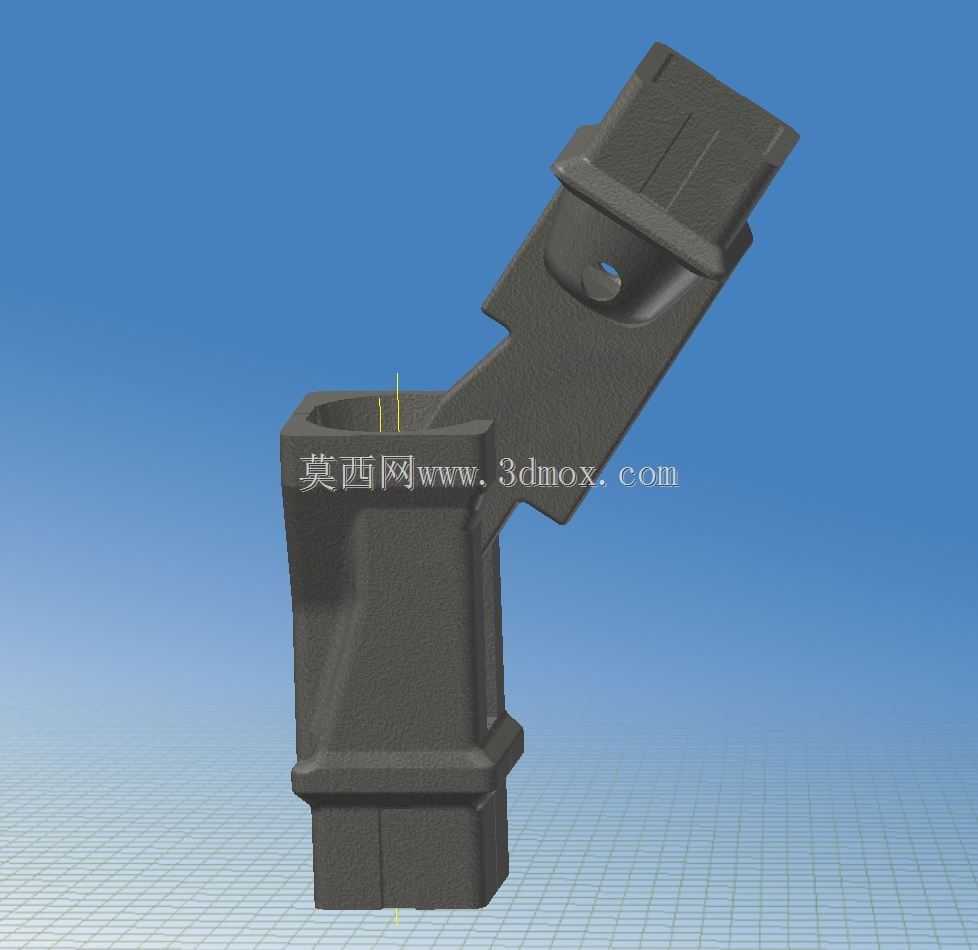

　　该零件属于传感检测回路中的外置连接壳体，主要承担传感器端头与外部线束之间的物理防护、对位插接及点位固定作用，常见于工业设备状态监测、工位位置反馈、流体管路参数采集等场景。在这类应用里，传感器往往不能直接暴露在油污、切屑、频繁磕碰的环境中，同时线束接插端还要承受设备往复运动带来的拉扯与振动，因此壳体既需要形成稳定的容纳腔，也要通过自身弯折形态避让周边管路、支架或运动构件，避免装配后与相邻部件发生干涉。从结构上看，零件下部为近似方柱形的插接腔体，腔壁四周做了局部加厚与台阶过渡，用于和传感器本体或对接插座形成轴向限位；中部为90度左右的弯折段，将插接方向由竖直转为斜向延伸，这种走向不是单纯的造型变化，

　　而是为了在紧凑安装空间内改变线束出线角度，减少线束弯折半径，降低长期往复振动中线芯疲劳断裂的概率。上部为带安装孔的扁平固定翼，翼面与弯折段一体延伸，孔位可穿过螺钉或卡销，将整个连接件锁定在设备壁板、支架或传感器安装面上。固定翼表面还设置了局部凹槽与加强筋，一方面减轻材料堆积导致的成型缩痕，另一方面提高翼面在拧紧力矩下的抗翘曲能力。腔体开口边缘保留了连续的止口边，能够与对接件的贴合面形成一圈封闭接触区，即使不额外增加密封圈，也可在普通工业环境中阻挡大部分粉尘和飞溅液体直接进入接插区域。建模时需要重点控制几处边界尺寸：下部插接腔的内腔截面决定了适配传感器或插头的最大外形，腔壁厚度要兼顾强度与成型工艺，过薄会在插拔受力时开裂，

　　过厚则容易产生内部缩孔；弯折段的内侧圆角不能过小，否则无论是塑料注塑还是金属压铸，都会在转角处形成应力集中，外侧圆角则关系到与周边零件的最小安全间隙；上部安装孔的中心距、孔边到翼端的距离，直接影响安装后螺钉操作空间和固定翼的悬臂强度。实际选型校核中，应先确认传感器对接端的插入深度，再核对弯折段转向后是否与附近管线、罩壳发生空间冲突，最后检查安装孔所在平面与设备基准面的贴合状态。若贴合面存在悬空，拧紧后壳体可能产生微变形，长期使用会导致内部接插端子接触不良。该壳体没有复杂的运动副，属于典型的功能支撑件，但它对传感系统可靠性的影响并不小：接插件一旦松动，检测信号会出现间歇性丢失；固定翼若断裂，整个传感器端头可能在设备振动中移位；

　　弯折角度不合理，则会给装配和后期维护带来额外困难。因此在结构设计阶段，通常会把它与传感器本体、对接插头、线束弯曲半径以及安装支架一起放入装配体中进行干涉检查，而不是孤立地看单个零件外形。对于需要频繁更换传感器的工位，壳体下部腔体的导向斜面也很关键，它能在盲装或视线受限的情况下引导插头快速对位，减少端子顶偏、插歪的风险。上部固定翼的孔位周边可根据实际工况增加沉台，使螺钉头沉入翼面以下，避免突出部位勾挂线束或被操作人员误碰。整体来看，该零件通过下部插接腔、中部弯折通道和上部安装翼的组合，实现了防护、转向、固定三重作用，适合在空间受限、走线方向需要改变且存在持续振动的检测点位使用。
