差压真空正压多用途压力开关结构

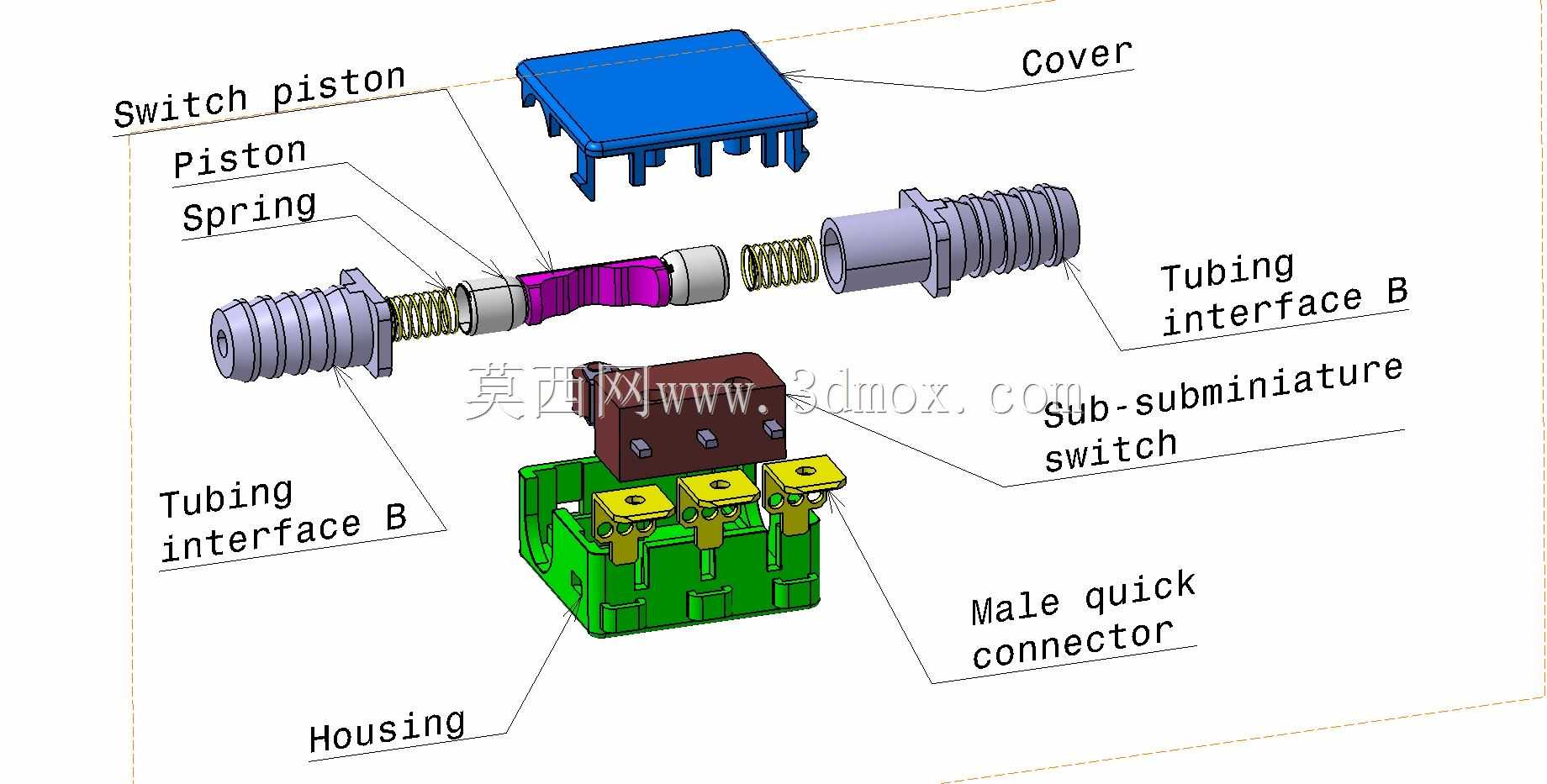

　　该模型展示的是一种集成差压、真空和正压检测功能的机械式压力开关结构，主体由注塑外壳、上盖、两组管接接口、开关活塞、活塞、冲压公接头、弹簧及亚微型开关组成。外壳与上盖形成封闭腔体，内部通过活塞和弹簧将气路压力变化转换为机械位移，再由微动开关输出电信号，适用于需要对气压状态进行阈值判断和联锁控制的场合。

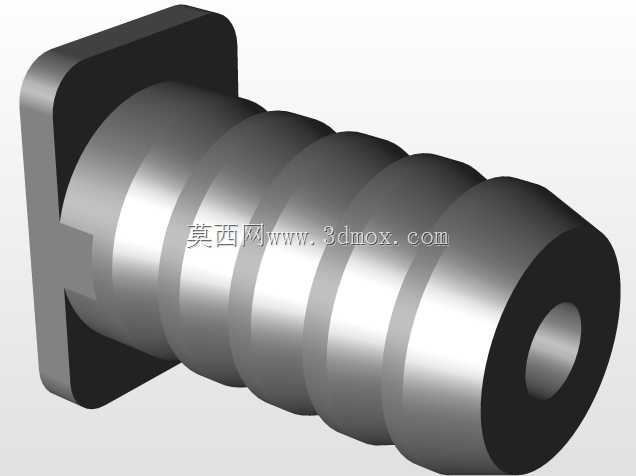

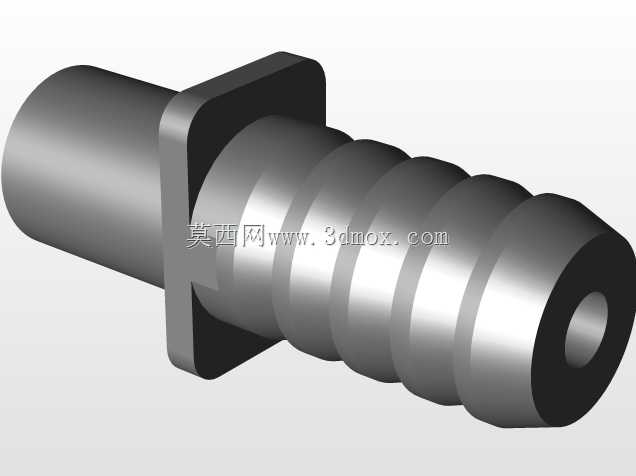

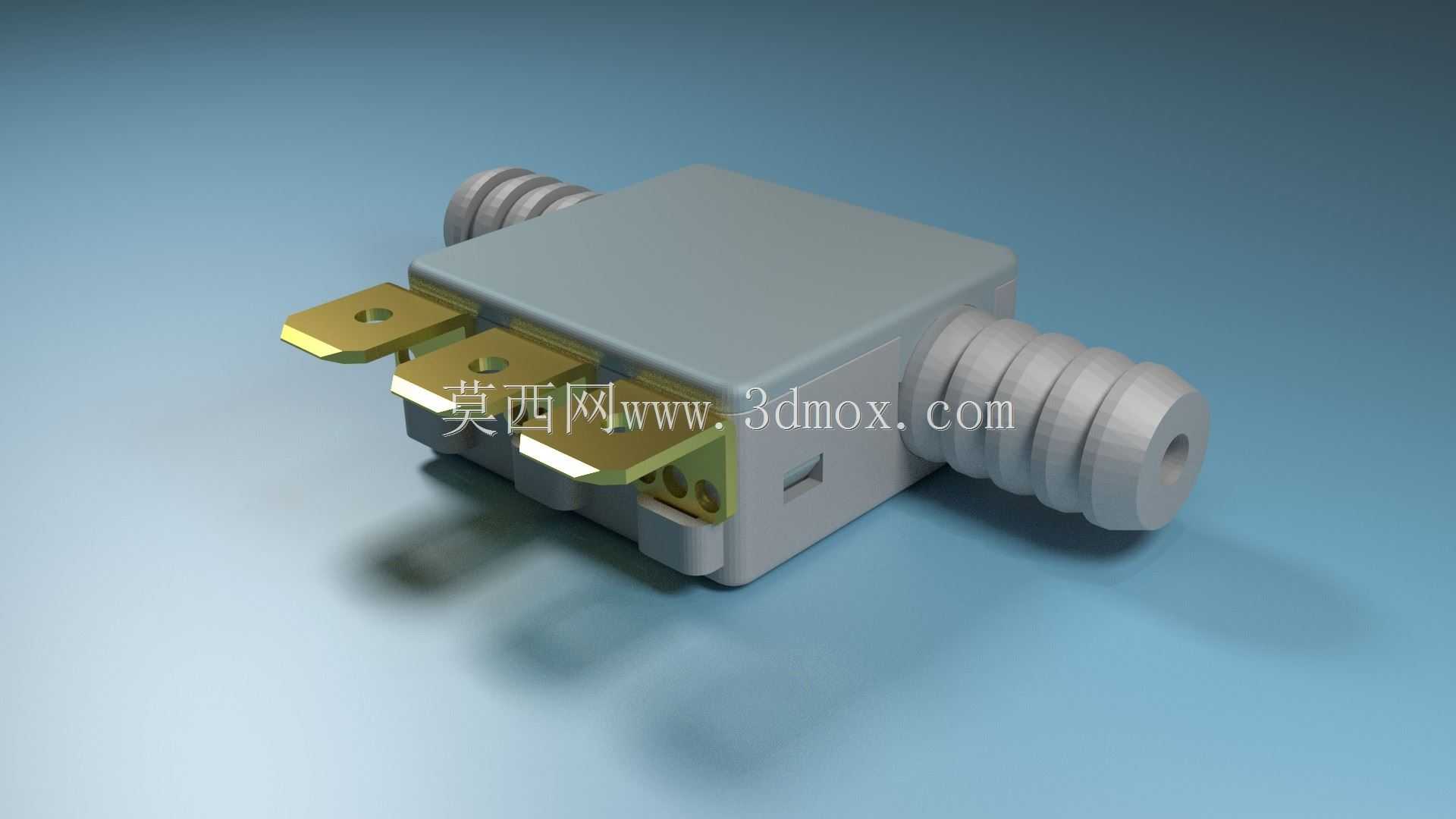

　　从实际使用看，这类器件常见于气动控制柜、真空吸附系统、过滤器堵塞监测、医疗气路、小型空压机、燃烧设备及工业自动化管路。两侧带外螺纹和环槽的管接头用于接入被测气路，可分别引入两路压力形成差压比较，也可在单端通气、另一端通大气的情况下实现正压或真空检测。前端三个冲压公接头为电气接线端，对应微动开关的公共端、常开端和常闭端，便于直接接入PLC、继电器或报警回路，完成压力到达、压力不足、真空建立或滤芯堵塞等状态反馈。

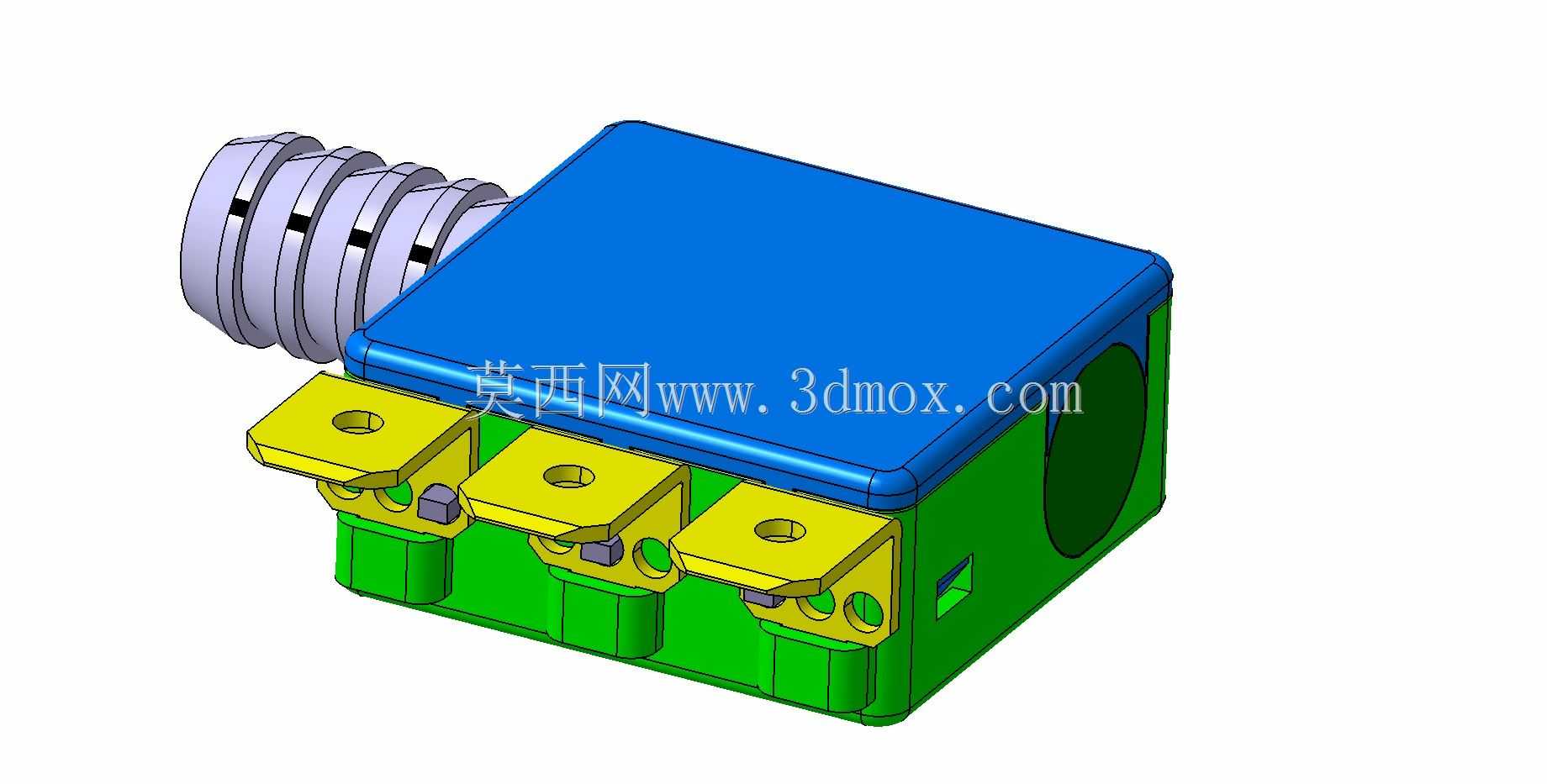

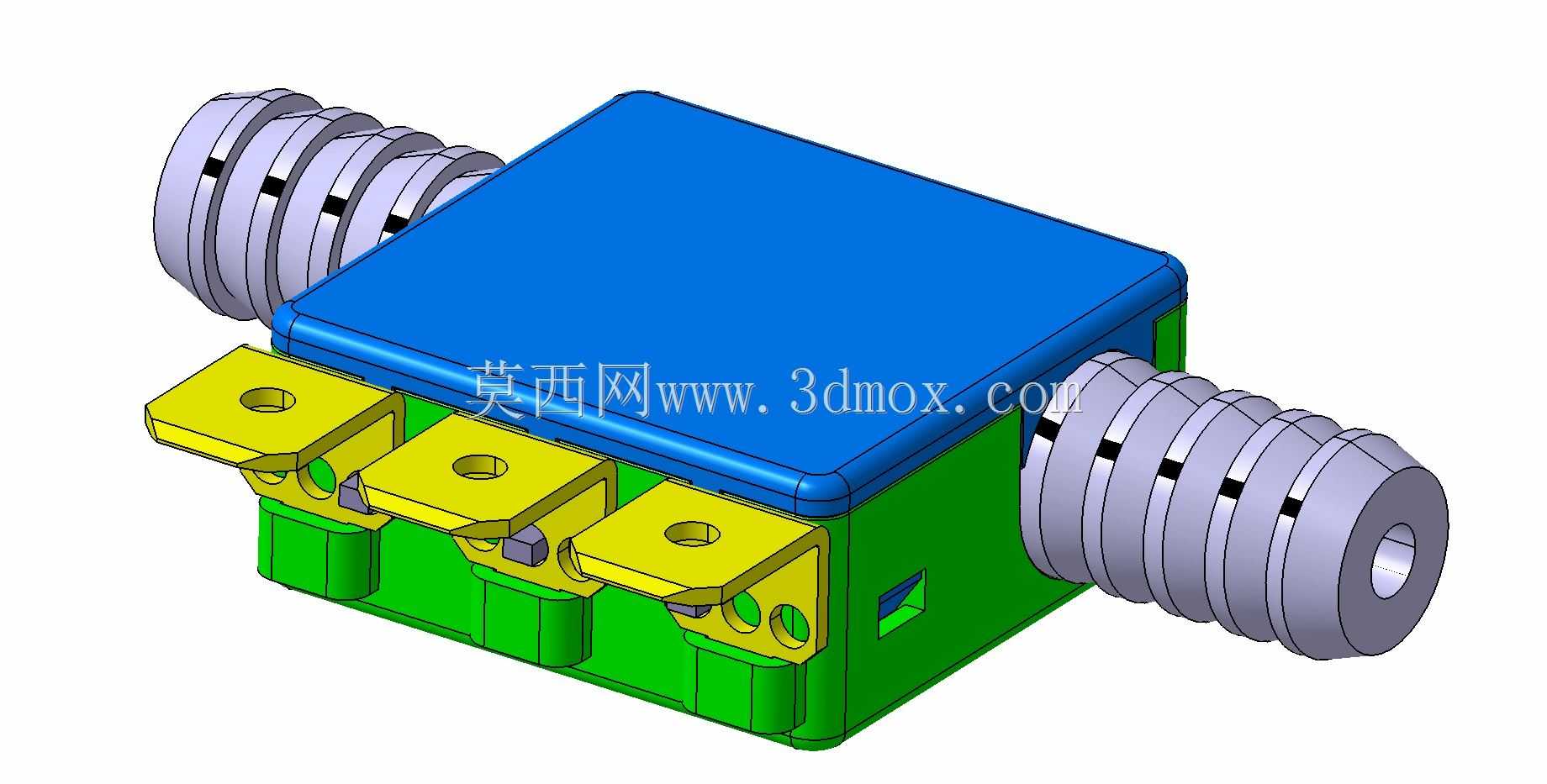

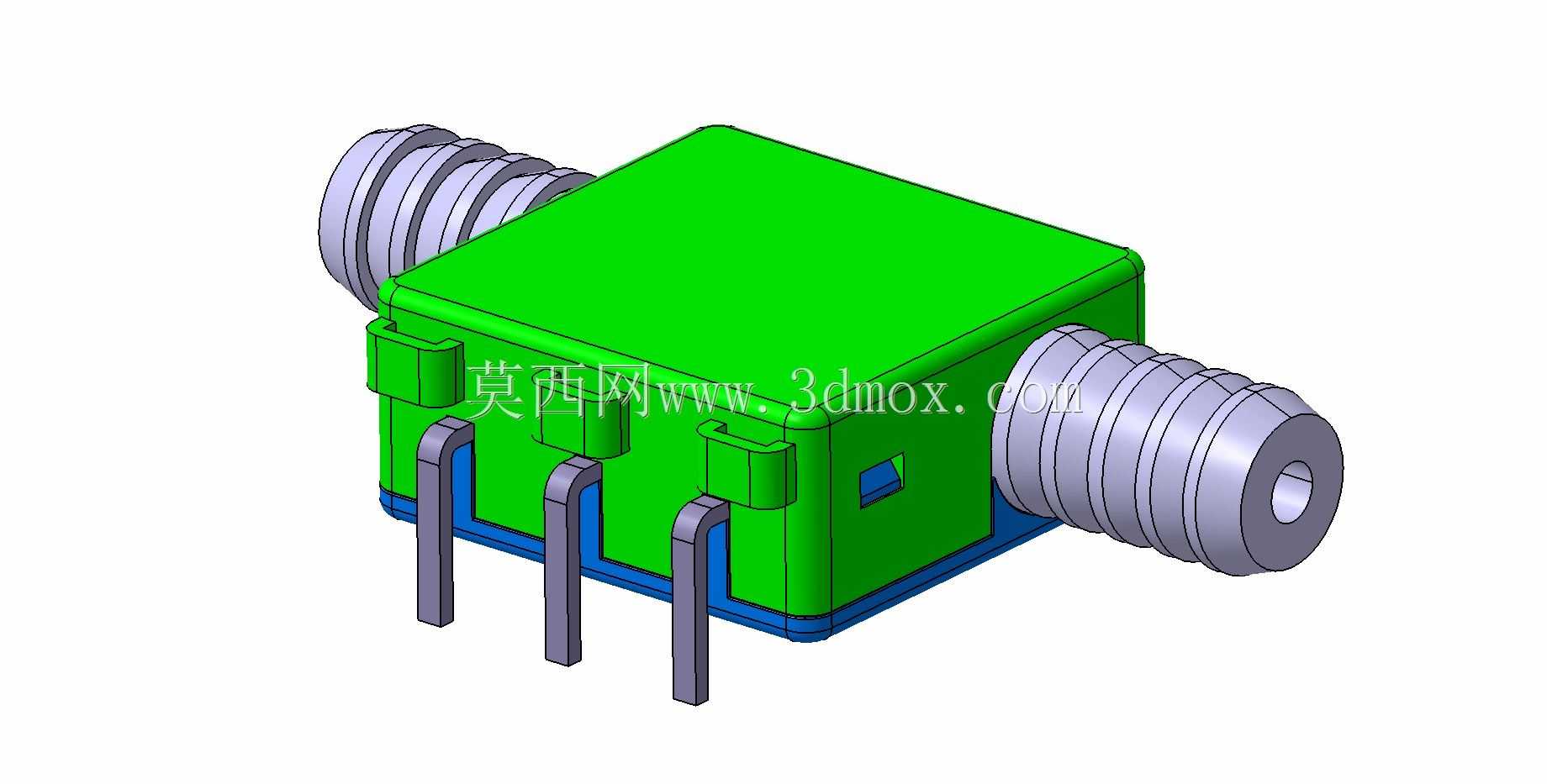

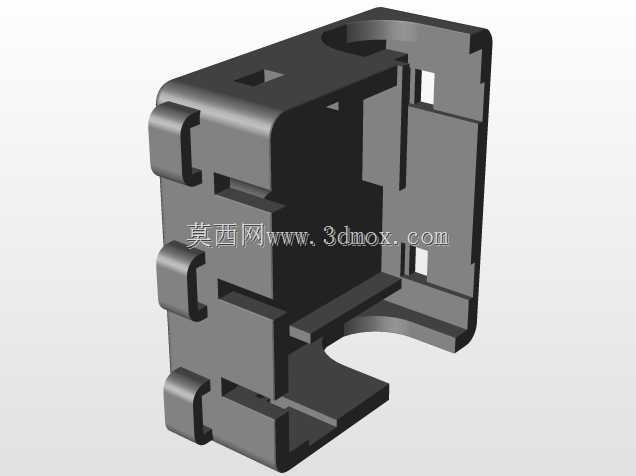

　　结构设计上，注塑件承担绝缘、定位和腔体密封功能，外形接近方形盒体，顶部为平整蓝色盖板，底部和侧面布置活塞腔与接口。绿色壳体内部预留活塞导向、弹簧限位和开关安装空间，使压力作用面、复位弹簧和触发触点沿较短传动链布置，有利于减小迟滞并提高重复精度。黄色冲压公接头从壳体一侧伸出，开孔方向一致，接线时可采用螺钉压接；金属接头与塑料本体之间通过嵌装或定位结构固定，避免长期受力后松动。

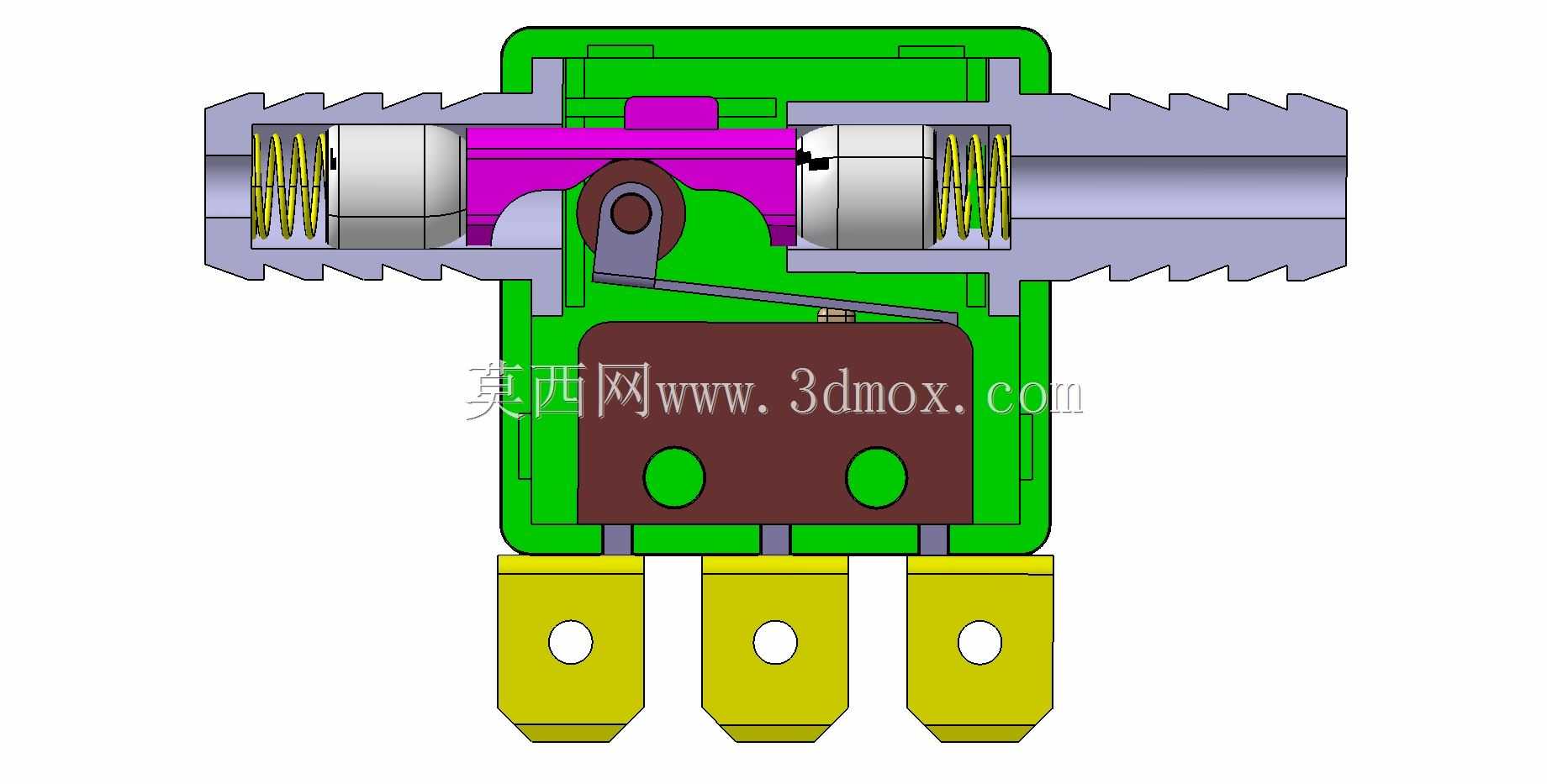

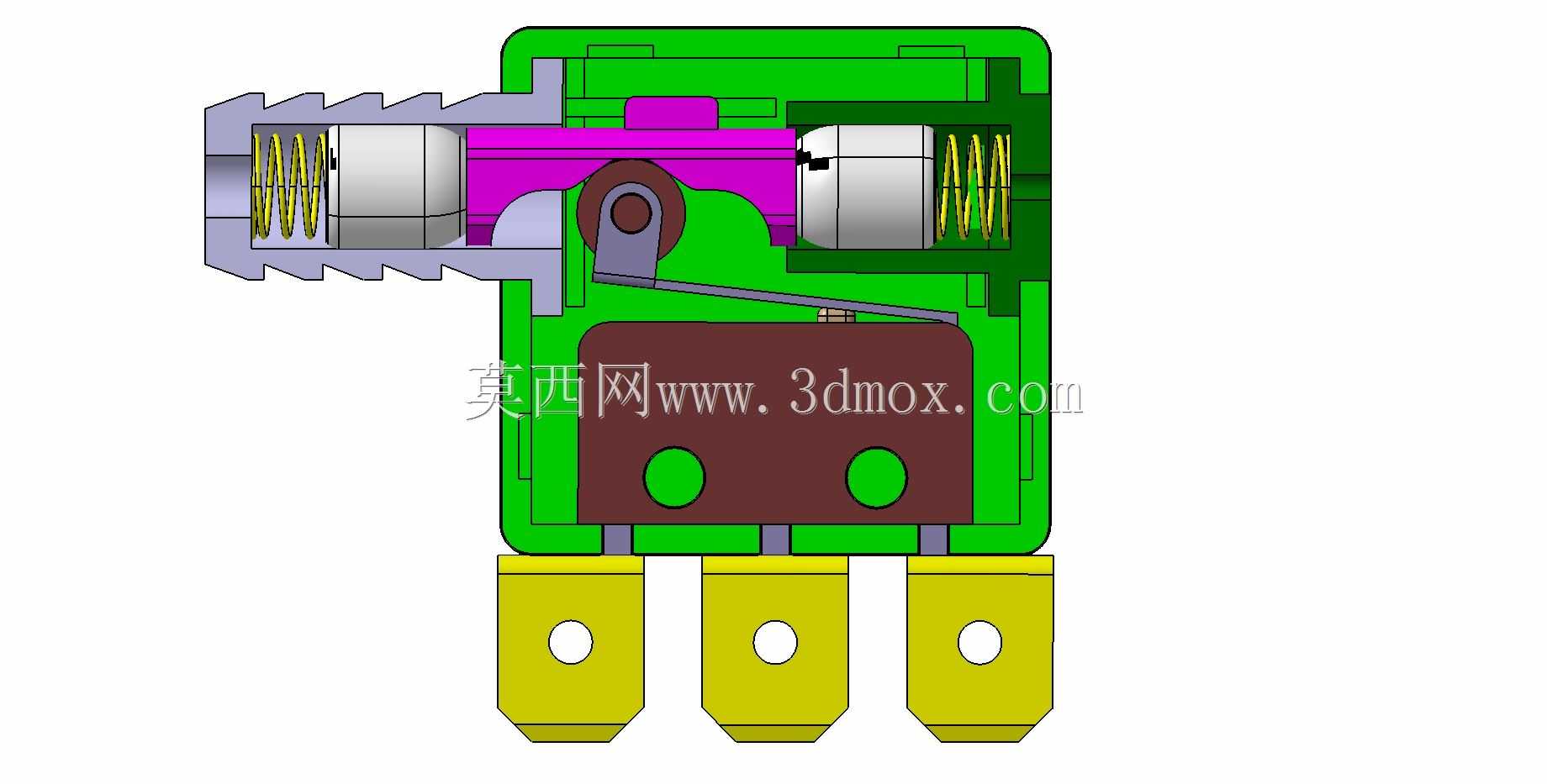

　　活塞组件是功能核心。被测压力作用在活塞有效面积上，当气压力克服弹簧预紧力时，活塞产生轴向位移并推动微动开关动作；压力回落时，弹簧推动活塞复位，触点恢复原态。通过更换弹簧刚度或调整限位位置，可以改变动作压力区间。差压应用时，两侧活塞或膜片感受不同压力，合力方向决定开关状态；真空应用时，负压使活塞向相反方向移动，同样可触发开关。模型中可见多个活塞和弹簧，说明内部可能支持多路或多阈值结构，能够在一个紧凑壳体内完成较复杂的压力逻辑检测。

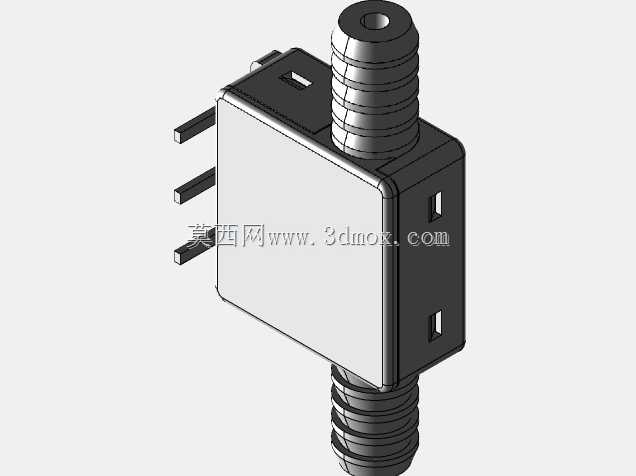

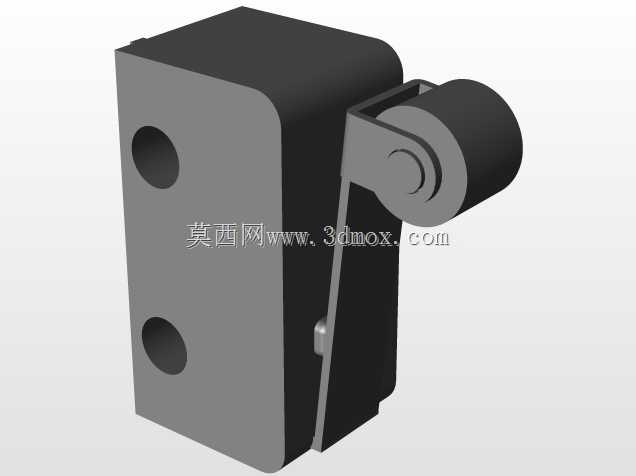

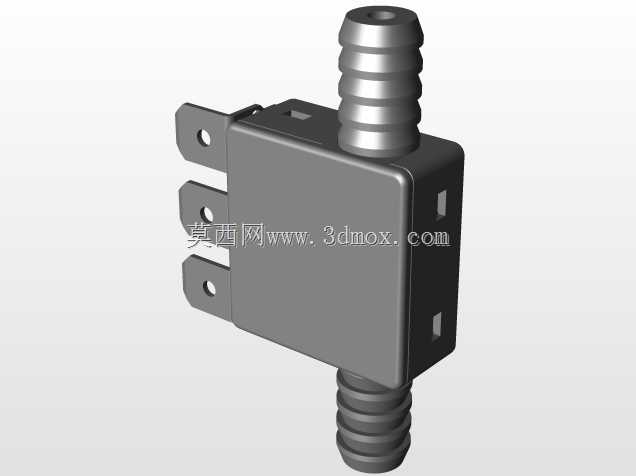

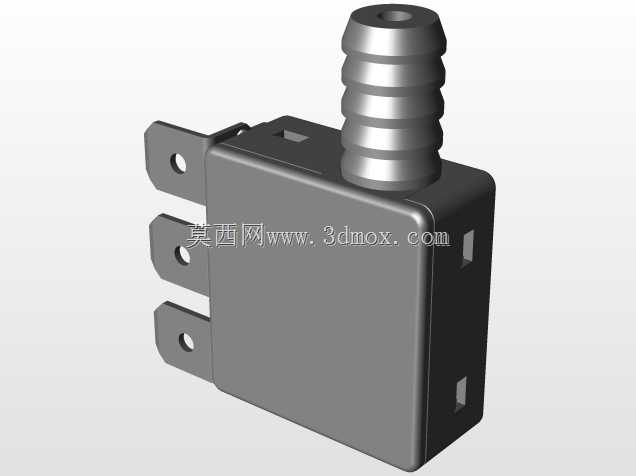

　　外形与安装边界方面，器件整体呈方块状，两端螺纹接头沿同一轴线外伸，接线端子位于前侧，安装时需要在管路方向预留接头旋入空间，并在端子侧保留接线和维护距离。壳体底部可设置螺钉孔或导轨卡槽，模型中虽未完全展示安装板，但从外壳形态可判断其适合面板、支架或DIN导轨附近的紧凑安装。选型时应重点核对接口螺纹规格、活塞有效面积、弹簧设定范围、触点容量以及气路介质兼容性；该类开关标注可配合125V AC 3A樱桃开关使用，说明其触点适合小功率信号和低负载控制，若驱动较大负载应增加中间继电器。

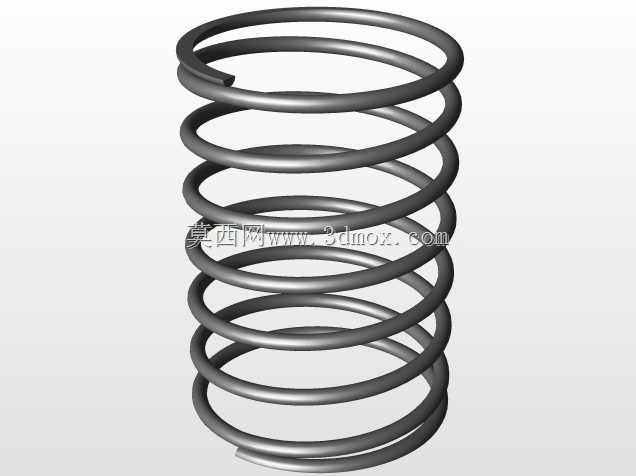

　　三维建模时，外壳、上盖和管接头需要重点处理拔模斜度、壁厚均匀性、密封面和加强筋；活塞与腔体之间应保留合理滑动间隙，并考虑密封圈沟槽尺寸。冲压公接头属于钣金或冲压件，建模时需体现材料厚度、折弯圆角和接线孔位置；弹簧按实际节距、中径和有效圈数建立，以便检查压缩并圈和装配干涉。螺纹接头不必逐牙完全还原，但应给出准确外径、长度和扳手空间，保证设备布局阶段管路连接可执行。

　　在系统集成中，这类压力开关不用于连续压力测量，而是提供经济可靠的开关量信号。它结构简单、抗干扰能力强、不依赖复杂电路，适合在粉尘、振动或电磁环境较复杂的设备中作为安全联锁和状态检测元件。结构工程师在布置时应避免接口承受额外弯矩，电气接线端应与高温、运动部件保持距离，并根据防护要求考虑壳体密封和走线固定。
