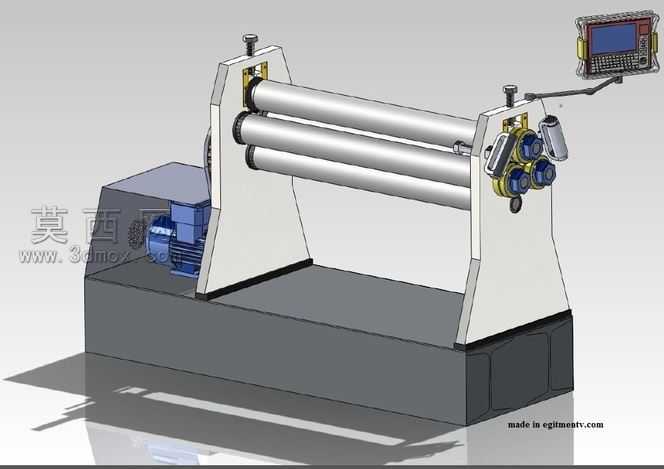

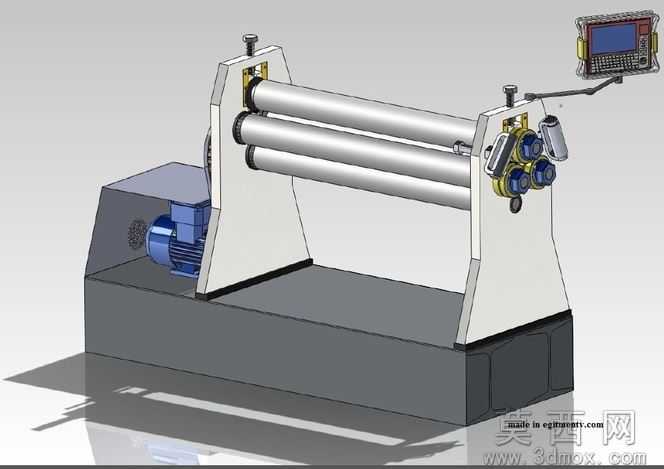

三辊对称式卷板滚压设备三维结构

本模型为三辊式滚压卷板设备的三维数字化设计成果，整体建模过程严格遵循机械设计的实际装配逻辑，在主流三维建模环境中完成全参数化的零件绘制与虚拟装配。模型整体采用卧式对称布局，底部为一体化铸造质感的厚重基座，建模时通过拉伸、拔模、圆角等特征还原基座的承重结构，表面赋予哑光深灰铸铁材质，搭配底部深色防滑垫特征，还原工业设备的稳重质感。两侧立式机架采用钢板焊接式结构建模，通过薄壁拉伸、筋板特征强化结构强度表现，表面赋予米白色机床烤漆材质，边缘做倒角处理避免锐边，符合真实工业设备的安全设计规范。三根平行排布的工作辊采用圆柱体特征建模，表面赋予抛光镀铬金属材质，添加细微的表面粗糙度纹理与金属反光效果，还原轧辊的高硬度、低摩擦的工作表面特性；辊轴两端通过轴承座结构与两侧机架连接，建模时还原了轴承端盖、调节螺栓等细节，上辊端部设置手动调节手轮特征，用于调整辊间距适配不同厚度板材的滚压需求。设备左侧集成驱动电机与减速传动结构，电机外壳赋予蓝色工业漆材质，散热筋、接线盒等细节均做精细化建模，传动端通过联轴器与下辊连接，还原动力传输的结构逻辑。设备右侧延伸出可弯折的操作臂，末端搭载触控式人机操作终端，终端屏幕赋予玻璃材质，按键区域做分色处理，还原现代工业设备的数控操作模块设计。整体装配过程中严格校验各运动部件的干涉情况，确保辊系转动、调节机构动作的空间合理性，渲染阶段采用工作室均匀布光，突出金属部件的反光质感与结构层次，清晰展现设备的整体布局与各部件的装配关系，完整还原了小型三辊滚压机的结构组成与工作原理，可作为机械结构教学、钣金设备方案展示的数字化参考载体。
