中厚板轧制裁切一体工业设备结构

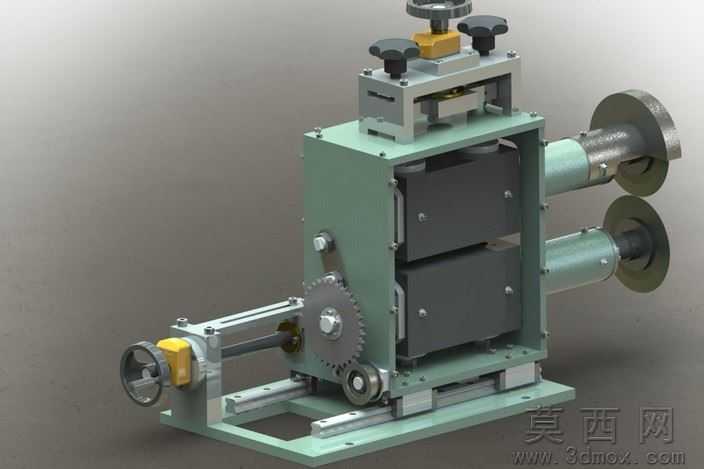

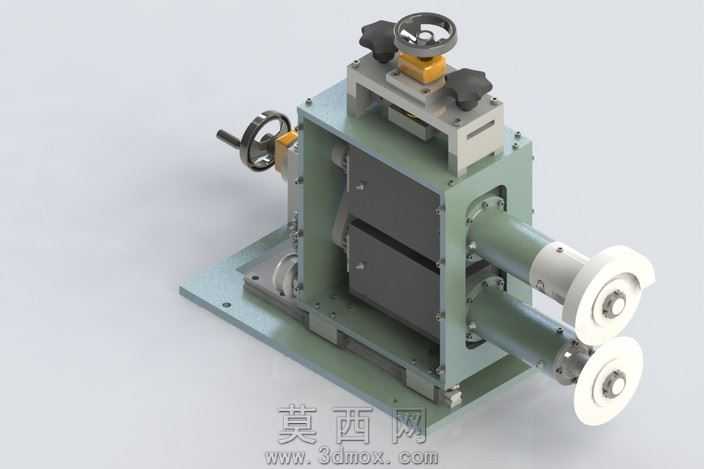

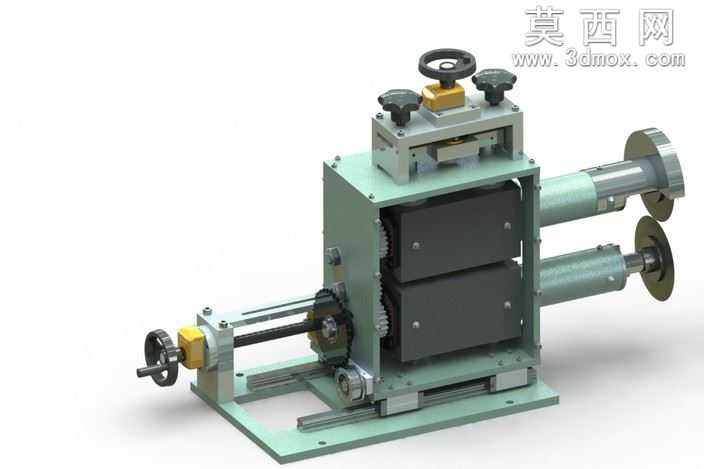

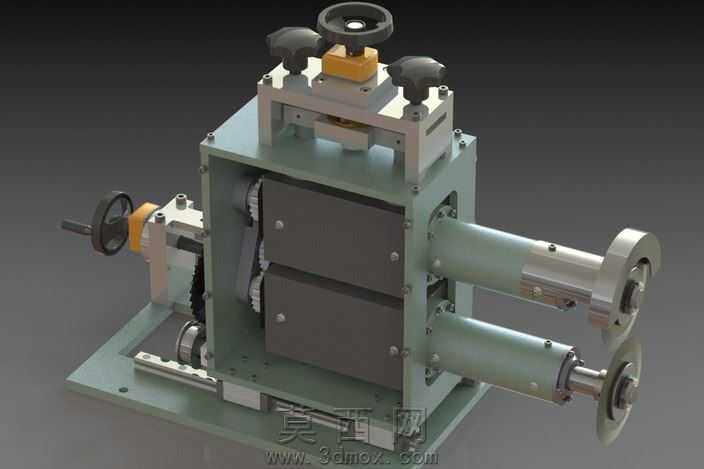

本模型采用三维参数化建模方式完成整体装配设计，完整还原了中厚板轧制裁切设备的核心功能结构，建模过程中严格遵循机械设计的装配约束逻辑，各运动部件间保留了符合实际工况的运动间隙与配合关系。模型主体机架采用钢板焊接式框架结构设计，建模时对机架的安装基准面、轴承孔位等关键装配特征做了精准还原，赋予机架哑光金属漆材质，表面做了细微的喷砂质感处理，还原工业设备机架的真实外观质感。核心轧制单元采用双辊对压结构，上下轧辊分别通过独立的齿轮传动组实现同步反向转动，建模时还原了齿轮的渐开线齿形参数，齿轮部件赋予调质钢材质，表面做了发黑处理的质感表现，轧辊表面赋予高硬度镀铬材质，还原轧制工作面的耐磨特性。设备顶部设置了辊缝调节机构，通过手轮带动丝杠结构实现上轧辊的升降调节，手轮、丝杠、调节滑块等部件分别赋予胶木、调质钢、铸铁等对应材质，调节机构的导轨配合面做了磨削质感的细节表现。设备侧部设置了板材导向与裁切进给单元，导向辊组采用悬臂式安装结构，进给丝杠通过端侧手轮实现裁切工位的位置调节，各转动副处均还原了轴承安装位、端盖密封等细节结构。整体渲染采用工业产品展示常用的三点布光方案，主光模拟车间顶光效果突出设备的结构轮廓，辅光弱化阴影死角，补光勾勒金属部件的边缘高光，各部件材质的粗糙度、金属度参数均按照真实工业零件的表面特性调整，机架的焊缝、紧固件的六角头、油杯等细节特征均做了建模还原，完整呈现了设备从进料导向、辊压轧制到定尺裁切的全流程结构逻辑，可用于金属轧制加工设备的结构演示、教学培训以及方案选型参考。
